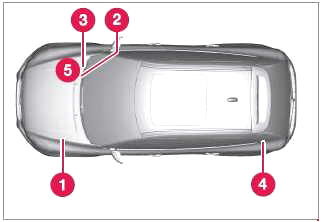

- Compartimento do motor
-

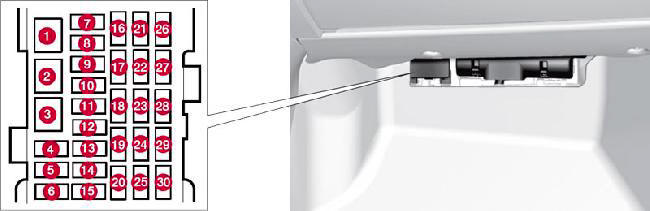

Sob o porta-luvas (2008-2010) (2011-2017)
-
Sob o porta-luvas (2011-2017)
- �rea de carga
- Zona fria do compartimento do motor (somente Start / Stop)

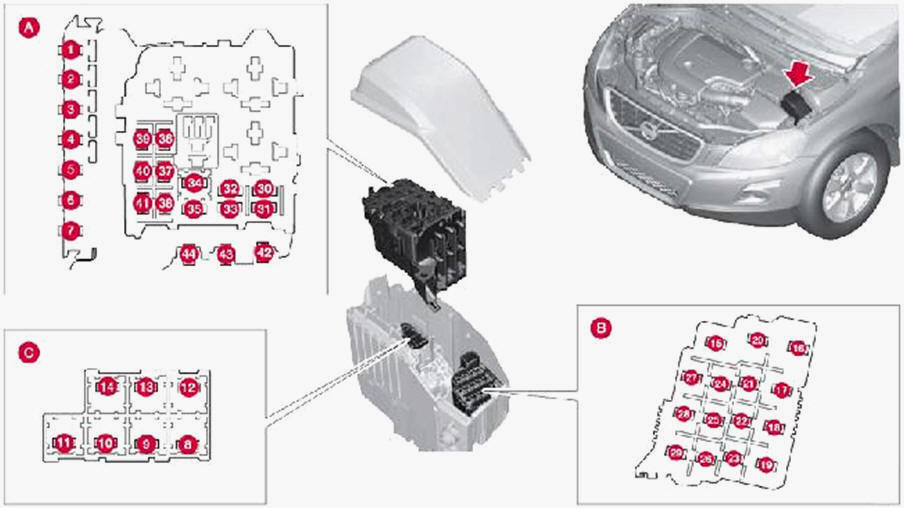

Fus�veis - no compartimento do motor
| No. | Fun��o | UMA |
|
1 |
Fus�vel prim�rio para o m�dulo eletr�nico central (CEM) sob o porta-luvas | 50 |
|
2 |
Fus�vel prim�rio para o m�dulo eletr�nico central (CEM) sob o porta-luvas | 50 |
|
3 |
Fus�vel prim�rio para unidade el�trica central na �rea de carga | 60 |
|
4 |
Fus�vel prim�rio para rel� / caixa de fus�veis sob o porta-luvas | 60 |
|
5 |
2008-2010: Fus�vel prim�rio para rel� / caixa de fus�veis sob o porta-luvas | 50 |
|
2011-2017: Fus�vel
prim�rio para rel� / caixa de fus�veis sob o porta-luvas |
60 |
|
|
6 |
N�o usado |
- |
|
7 |
Aquecedor el�trico adicional | 100 |
|
8 |
2008-2011: N�o
utilizado 2012-2013: arruelas de far�is |
20 |
|
2011, 2014-2017: P�ra-brisas
aquecido, lado esquerdo |
40 |
|
|
9 |
Limpa p�ra-brisas | 30 |
|
10 |
Aquecedor de estacionamento | 25 |
|
11 |
Ventilador | 40 |
|
12 |
2008-2013: N�o
utilizado 2011, 2014-2017: P�ra-brisas aquecido, lado direito |
40 |
|
13 |
Bomba de ABS | 40 |
|
14 |
V�lvulas de ABS | 20 |
|
15 |
2008-2013: N�o
utilizado 2011, 2014-2017: arruelas de far�is |
20 |
|
16 |
Nivelamento dos far�is *; Far�is de xen�nio ativos - ABL | 10 |
|
17 |
Fus�vel prim�rio para o m�dulo eletr�nico central (CEM) sob o porta-luvas | 20 |
|
18 |
2008-2010: Radar,
m�dulo de controle do ACC 2011-2017: ABS |
5 |
|
19 |
For�a de dire��o ajust�vel | 5 |
|
20 |
M�dulo de controle do motor; M�dulo de controle de transmiss�o; Sacos de ar | 10 |
|
21 |
Bicos de lavagem aquecidos | 10 |
|
22 |
N�o usado | - |
| 23 | Controle dos far�is | 5 |
|
24 |
2008-2010: Lavadoras
de far�is 2011-2017: N�o usado |
15 |
| 25 |
2008-2010: tomada
de 12 V, banco dianteiro e traseiro 2011-2017: N�o utilizado |
15 |
|
26 |
2008-2010: Tecto
de abrir, Consola do tejadilho / ECC 2011-2017: N�o utilizado |
5 |
| 27 |
2008-2013: Rel�,
caixa do compartimento do motor 2014-2017: Bobinas de rel� |
5 |
| 28 | L�mpadas auxiliares | 20 |
|
29 |
chifre | 15 |
| 30 | Bobina de rel� no rel� principal para sistema de gerenciamento do motor (4 cilindros); M�dulo de controle do motor (4 cilindros) | 5 |
| Bobina de rel� no rel� principal para sistema de gerenciamento do motor (diesel de 5 cilindros); M�dulo de controle do motor (diesel de 5 cilindros) | 10 | |
|
31 |
M�dulo de controle de transmiss�o | 15 |
|
32 |
Compressor A / C Suporta bomba de refrigera��o |
15 |
|
33 |
Bobina de rel� no rel�
para embraiagem de solen�ide A / C Bobina de rel� no rel� para bomba de refrigera��o Bomba de rel� na unidade el�trica central na zona fria do compartimento do motor |
5 |
|
34 |
2008-2016: rel�
de partida 2017: n�o usado |
30 |
|
35 |
M�dulo de controle de
brilho, bobinas de igni��o |
10 |
|
M�dulo de controle do
motor, bobinas de igni��o, capacitor |
20 | |
|
36 |
Diesel: m�dulo
de controle do motor |
15 |
|
2014-2017: M�dulo
de controle do motor (4 cilindros) |
20 | |
|
Gasolina: m�dulo
de controle do motor |
10 |
|
|
37 |
2015: V�lvulas
(1,6 l de gasolina); sensor de fluxo de ar em massa (1,6 l, 4
cilindros, 2,0 l); Termostato (4 cilindros 2.0 l de
gasolina); V�lvula EVAP (4 cilindros 2.0 l de gasolina); V�lvula
de arrefecimento para sistema de climatiza��o (4 cilindros 2.0 l
diesel); Bomba de refrigera��o para EGR (4 cilindros 2.0 l
diesel) 2016-2017: sensor de fluxo de massa de ar (4 cilindros); Termostato (gasolina de 4 cilindros); V�lvula EVAP (gasolina de 4 cilindros); Bomba de refrigera��o para EGR (diesel de 4 cilindros) |
10 |
|
2008-2010: Sistema
de inje��o, sensor de fluxo de ar em massa 2011: Sistema de inje��o (gasolina de 4, 5, 6 cilindros), sensor de fluxo de ar em massa (gasolina de 5, 6 cilindros), ECM (6 cilindros) sensor de fluxo, v�lvulas (diesel de 5 cilindros) 2012: Sensor de fluxo de ar em massa (5, 6 cilindros), V�lvulas de controle (5 cilindros a diesel), Injetores (gasolina de 5, 6 cilindros), M�dulo de controle do motor ( 6-cyl.) 2013-2014: Sensor de fluxo de ar em massa (5 cilindros a diesel, 6 cilindros); V�lvulas de controle (diesel de 5 cilindros); Injetores (gasolina de 5, 6 cilindros); M�dulo de controle do motor (gasolina de 5 cilindros, 6 cilindros) 2015-2016: Sensor de fluxo de ar em massa (5 cilindros a diesel, 6 cilindros); V�lvulas de controle (diesel de 5 cilindros); Injetores (gasolina de 5, 6 cilindros); M�dulo de controle do motor (gasolina de 5, 6 cilindros) 2017:Medidor de fluxo de ar em massa (diesel de 5 cilindros); V�lvulas de controle (diesel de 5 cilindros) |
15 | |
|
38 |
2008-2011: V�lvulas
de motor 2012: Compressor A / C (5, 6 cilindros), V�lvulas de motor, M�dulo de controle do motor (6 cil�ndricas) Solen�ides (6 cilindros sem turbo), Motores de atuador, coletor de admiss�o (6 (sem turbo), sensor de fluxo de ar em massa (4 cilindros 2.0 l de gasolina), sensor de n�vel de �leo (diesel de 5 cilindros) 2013-2014: embreagem solen�ide A / C (5, 6 cilindros); V�lvulas, m�dulo de controle do motor (6 cilindros) Solen�ides (6 cilindros sem turbo); Motores atuadores, coletor de admiss�o (6 cilindros sem turbo); Sensor de fluxo de ar em massa (4 cilindros 2.0 l gasolina, 5 cilindros gasolina); Sensor de n�vel de �leo (diesel de 5 cilindros) 2015: Embreagem solen�ide A / C (5, 6 cilindros); V�lvulas (1,6 l, motor B4204T7, 5, 6 cilindros); M�dulo de controle do motor (6 cilindros);Solen�ides (6 cilindros sem turbo); Motores atuadores, coletor de admiss�o (6 cilindros sem turbo); Sensor de fluxo de ar em massa (motor B4204T7, gasolina de 5 cilindros); Sensor de n�vel de �leo (diesel de 5 cilindros) 2016: Embreagem solen�ide A / C (5, 6 cilindros); V�lvulas (5, 6 cilindros); M�dulo de controle do motor (6 cilindros); Sensor de fluxo de ar em massa (gasolina de 5 cilindros); Sensor de n�vel de �leo 2017: Embraiagem solen�ide A / C (5 cilindros a diesel); V�lvulas (diesel de 5 cilindros); Sensor de n�vel de �leo |
10 |
|
2015: V�lvulas
(4 cilindros 2.0 lB); Bomba de �leo (4 cilindros 2.0 l petrolB); Lambdasond,
centro (4 cilindros 2.0 l petrolB); Lambda-sond, traseira (4
cilindros 2.0 l diesel) 2016-2017: V�lvulas (4 cilindros); Bomba de �leo (gasolina de 4 cilindros); Lambda-sond, centro (gasolina de 4 cilindros); Lambdasond, traseira (diesel de 4 cilindros) |
15 | |
|
39 |
2017: Lambda-sond,
frente (4 cilindros); Lambda-sond, traseira (gasolina de 4
cilindros) Lambda-sonds (diesel de 5 cilindros); M�dulo de
controle, tampa do rolo do radiador (diesel de 5 cilindros) 2016: Lambda-sond, frente (4 cilindros); V�lvula EVAP Lambda-sond, traseira (4 cilindros a gasolina) (gasolina de 5, 6 cilindros); Lambda-sonds (5, 6-cilindros); Tampa do rolo do radiador do m�dulo de controle (diesel 5 cil�ndrico) 2015: Lambda-sond, dianteiro (4-cyl. 2.0 l); Lambda-sond, traseira (4 cilindros 2.0 l de gasolina); V�lvula EVAP (gasolina de 5, 6 cilindros);Lambdasonds (gasolina de 5 cilindros) 2012-2014: v�lvula EVAP (gasolina de 5, 6 cilindros); Lambda-sonds (gasolina de 5, 6 cilindros) 2008-2011: EVAP, Lambda-sond, Injec��o (gasolina) |
15 |
|
2008-2009: Lambda
sond (diesel) 2010-2011: Lambda-sond (gasolina de 4 cilindros, diesel de 5 cilindros) 2012-2014: Lambda-sonds (gasolina de 4 cilindros), Lambda-sond (diesel) , M�dulo de controle, tampa do rolete do radiador (manual de 5 cilindros 2.0 l diesel) 2015: Lambda-sonds (1.6 l gasolina, motor B4204T7); Lambdasond (diesel de 5 cilindros); M�dulo de controle, tampa do rolete do radiador (1,6 l de diesel, 5 cilindros a diesel) |
10 |
|
|
40 |
2015-2017: Bobinas
de igni��o (gasolina de 4 cilindros) 2008-2009: Aquecedor de filtro diesel, aquecedor de ventila��o do c�rter (diesel) |
15 |
|
2010-2017: Aquecedor
de filtro diesel, aquecedor de ventila��o do c�rter (diesel de 5
cilindros) 2011-2012: Bomba de v�cuo, v�lvula do c�rter (5 cilindros turbo, 2.0 GTDI) |
20 | |
|
2010-2016: Aquecedor
de ventila��o do c�rter (gasolina de 5 cilindros) 2015-2016: Bomba de refrigerante (gasolina de 5 cilindros); Aquecedor de ventila��o do c�rter (gasolina de 5 cilindros); Caixa de velocidades autom�tica da bomba de �leo (arranque / paragem a gasolina de 5 cilindros) |
10 |
|
|
2016: M�dulo
de controle, tampa do rolete do radiador (gasolina de 5
cilindros) |
5 |
|
|
41 |
2008-2010: N�o
utilizado 2015-2017: Embraiagem Solen�ide A / C (4 cilindros); M�dulo de controle de brilho (4 cilindros a diesel); Bomba de �leo (diesel de 4 cilindros) |
7,5 |
|
2011: Aquecedor
de ventila��o do c�rter (diesel de 5 cilindros) 2013-2016: m�dulo de controle, tampa do rolo do radiador (gasolina de 5 cilindros) |
5 |
|
| 2012-2017: aquecedor de ventila��o do c�rter (5 cilindros a diesel); Caixa de velocidades autom�tica da bomba de �leo (5-cil. Diesel Start / Stop) | 10 | |
|
2015: embreagem
solen�ide A / C (4 cilindros 2.0 l diesel); M�dulo de controle
de brilho (4 cilindros 2.0 l diesel); Bomba de �leo (4 cilindros
2.0 l diesel) |
15 |
|
|
42 |
2015-2017: Bomba de refrigerante (gasolina de 4 cilindros) | 50 |
| Velas de incandesc�ncia (diesel) | 70 | |
|
43 |
2008-2010: N�o
utilizado 2011-2017: Ventilador de refrigera��o (gasolina) |
60 |
| 2011-2017: Ventilador de refrigera��o (diesel; gasolina - dependendo da variante de ventila��o) | 80 | |
|
44 |
2008-2010: ventilador
de refrigera��o |
80 |
|
2011-2017: dire��o
hidr�ulica |
100 |

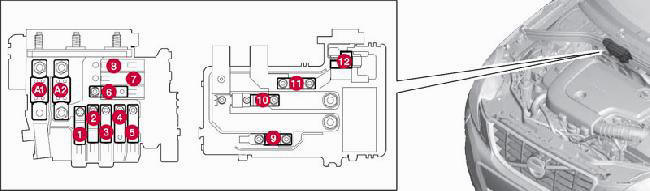

Fus�veis - na zona fria do compartimento do motor (2012-2017)
| No. | Fun��o | UMA |
| A1 | Fus�vel principal para unidade el�trica central no compartimento do motor | 175 |
| A2 | Fus�vel principal para o m�dulo eletr�nico central (CEM) sob o porta-luvas, caixa de rel� / fus�vel sob o porta-luvas, unidade el�trica central na �rea de carga | 175 |
| 1 | Aquecedor el�trico adicional | 100 |
| 2 | Fus�vel prim�rio para o m�dulo eletr�nico central (CEM) sob o porta-luvas | 50 |
| 3 | Fus�vel prim�rio para rel� / caixa de fus�veis sob o porta-luvas | 60 |
| 4 | P�ra-brisas aquecido | 60 |
| 5 | Fus�vel prim�rio para unidade el�trica central na �rea de carga | 60 |
| 6 | Ventilador | 40 |
| 7 |
N�o usado |
- |
| 8 | N�o usado | - |
| 9 | Iniciar rel� | 30 |
| 10 | 2012-2015: diodo interno |
50 |
| 11 | Bateria de apoio | 70 |
| 12 | 2016-2017: M�dulo eletr�nico central (CEM) - bateria de suporte de voltagem de refer�ncia | 5 |
|
2012-2015: M�dulo
eletr�nico central (CEM) - bateria de suporte de tens�o de
refer�ncia; Bateria de suporte de ponto de carregamento |
15 |

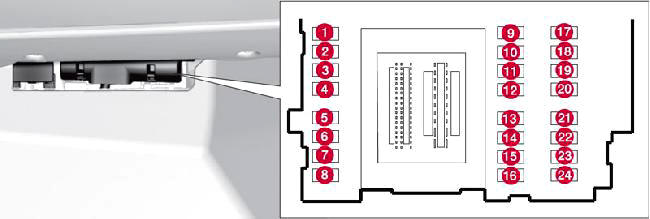

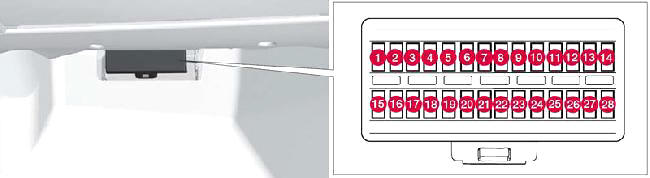

Sob o porta-luvas (2008-2010)
| NO. | Fun��o | AMP |
| 1 | Sensor de chuva | 5 |
| 2 | Sistema SRS | 10 |
| 3 | Freios ABS | 5 |
| 4 | Pedal do acelerador, aquecedor de ar (PTC), bancos aquecidos | 7,5 |
| 5 | N�o usado | - |
| 6 | Display ICM, CD e R�dio, sistema RSE | 15 |
| 7 | M�dulo de volante | 7,5 |
| 8 |
N�o usado |
- |
| 9 | Feixe principal | 15 |
| 10 | Teto solar | 20 |
| 11 | L�mpadas de revers�o | 7,5 |
| 12 |
N�o usado |
- |
| 13 | Nevoeiro, frente | 15 |
| 14 | Lavadoras de P�ra-Brisas | 15 |
| 15 | Controle de cruzeiro adaptativo, ACC | 10 |
| 16 |
N�o usado |
- |
| 17 | Ilumina��o do tejadilho, porta do condutor do painel de controlo / banco do passageiro | 7,5 |
| 18 | Exibi��o de informa��es | 5 |
| 19 | Assento do motorista | 5 |
| 20 | Limpa p�ra-brisas traseiro | 15 |
| 21 | Receptor de chave de controle remoto, sensores de alarme | 5 |
| 22 | Bomba de combustivel | 20 |
| 23 | Fechadura de dire��o el�trica | 20 |
| 24 | N�o usado | - |
| 25 | Bloqueio, tanque / porta traseira | 10 |
| 26 | Sirene de alarme, ECC | 5 |
| 27 | Bot�o Iniciar / Parar | 5 |
| 28 | Interruptor da luz de freio | 5 |
Sob o porta-luvas No.1 (2012-2017)
| N�o. | Fun��o | UMA |
| 1 | Fus�vel prim�rio para m�dulo de controle de �udio; Fus�vel prim�rio para fus�veis 16-20: Infotainment | 40 |
| 2 | 2015-2017: lavadores de p�ra - brisas; Arruela da janela traseira | 25 |
| 3 | N�o usado | - |
| 4 | N�o usado | - |
| 5 | N�o usado | - |
| 6 | N�o usado | - |
| 7 | Tomada de 12 V, �rea de carga | 15 |
| 8 | Painel de controle, porta do motorista | 20 |
| 9 | Painel de controle, porta do passageiro dianteiro | 20 |
| 10 | Painel de controle, porta do passageiro traseiro, direita | 20 |
| 11 | Painel de controle, porta do passageiro traseiro, esquerda | 20 |
| 12 | Sistema sem chave | 20 |
| 13 | Assento do poder, lado do motorista | 20 |
| 14 | Assento do poder, lado do passageiro | 20 |
| 15 |
2011-2012: encosto
de cabe�a dobr�vel |
15 |
| 16 | 2012-2017: M�dulo de Controle do Infotainment ou Tela | 5 |
| 17 | Unidade de controle de �udio (amplificador); TELEVIS�O; R�dio digital | 10 |
| 18 | M�dulo de controle de �udio ou m�dulo de controle Sensus | 15 |
| 19 | Telem�tica; Bluetooth | 5 |
| 20 | N�o usado | - |
| 21 | Telhado panor�mico com sol cego; Telhado de ilumina��o interior; Sensor de clima | 5 |
| 22 |
2011: isqueiro,
entretenimento do banco traseiro (RSE) 2012-2017: soquete de 12 V, console de t�nel |
15 |
| 23 |
2011: Aquecimento
do banco (lado do passageiro) 2012-2017: Aquecimento do banco traseiro direito |
15 |
| 24 |
2011: Aquecimento
do assento (lado do motorista) 2012-2017: Aquecimento do banco traseiro esquerdo |
15 |
| 25 | N�o usado | - |
| 26 |
2011: Aquecimento
dos bancos, lado direito do passageiro traseiro 2012-2017: Aquecimento dos bancos, lado do passageiro dianteiro |
15 |
| 27 |
2011: Aquecimento
dos bancos, lado esquerdo do passageiro traseiro 2012-2017: Aquecimento dos bancos, lado do condutor dianteiro |
15 |
| 28 | Assist�ncia Parkinq; C�mera Parkinq; �NIBUS | 5 |
| 29 | 2011-2012: m�dulo de controle AWD | 10 |
|
2013-2017: m�dulo
de controle AWD |
15 |
|
| 30 | Chassi ativo Quatro-C | 10 |

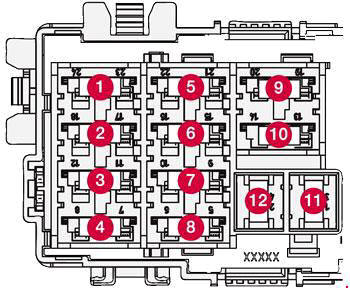

Sob o porta-luvas No.2 (2012-2017)
| NUM. | Fun��o | AMP |
| 1 | Limpador da janela traseira | 15 |
| 2 | N�o usado | - |
| 3 | Ilumina��o interior; Painel de controle da porta do motorista, vidros el�tricos; Assentos de pot�ncia | 7,5 |
| 4 | Painel de instrumentos combinado | 5 |
| 5 | Controle de cruzeiro adaptativo, ACC; sistema de aviso de colis�o | 10 |
| 6 | Ilumina��o interior; Sensor de chuva | 7,5 |
| 7 | M�dulo de volante | 7,5 |
| 8 | Sistema de fecho central, tampa do dep�sito de combust�vel | 10 |
| 9 |
2011-2013: Arruelas 2014-2017: Volante aquecido |
15 |
| 10 |
2011-2013: Lavador
de p�ra - brisas 2014-2017: P�ra-brisas aquecido |
15 |
| 11 | Desbloqueio, porta traseira | 10 |
| 12 |
2011: Fechadura
traseira 2013-2017: apoio de cabe�a dobr�vel |
10 |
| 13 | Bomba de combustivel | 20 |
| 14 | Detector de movimento para alarme; Painel clim�tico | 5 |
| 15 | Bloqueio de dire��o | 15 |
| 16 | Sirene; Conector de liga��o de dados OBDII | 5 |
| 17 | N�o usado | - |
| 18 | Airbags | 10 |
| 19 | Sistema de aviso de colis�o | 5 |
| 20 | Sensor do pedal do acelerador; Escurecimento do espelho retrovisor interior; Aquecimento de assento, aquecedor el�trico adicional traseiro | 7,5 |
| 21 | M�dulo de controle de informa��o e lazer (Performance); �udio (Performance) | 15 |
| 22 | Luz de freio | 5 |
| 23 | Telhado panorama com cortinas de sol | 20 |
| 24 | Imobilizador |

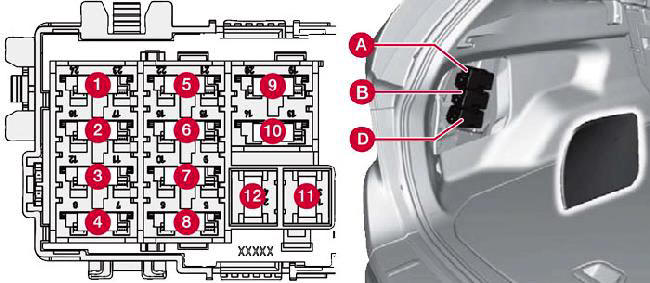

Fus�veis - na �rea de carga
M�dulo A (2008-2017)
| N�o. | Fun��o | UMA |
| 1 | 2008-2010: Painel de controle, porta do motorista | 25 |
|
2011-2017: freio
de estacionamento el�trico, esquerda |
30 |
|
| 2 | 2008-2010: painel de controle, porta do passageiro | 25 |
|
2011-2017: freio
de estacionamento el�trico, direita |
30 |
|
| 3 | 2008-2010: painel de controle, porta traseira, esquerda | 25 |
|
2011-2017: Desembaciador
do vidro traseiro |
30 |
|
| 4 | 2008-2010: painel de controle, porta traseira, direita | 25 |
|
2011-2017: tomada
de reboque 2 |
15 |
|
| 5 | 2011-2017: Porta traseira movida a energia |
20 |
| 6 | 2008-2010: tomada de 12V, �rea de carga | 15 |
| 7 | 2008-2010: Desembaciador do vidro traseiro | 30 |
| 8 |
N�o usado |
- |
| 9 | 2008-2010: tomada de reboque 2 | 15 |
| 10 | 2008-2010: lado do condutor do banco de pot�ncia | 25 |
| 11 | Soquete de reboque 1 | 40 |
| 12 | 2008-2010: POT (abertura autom�tica da porta da bagageira) | 30 |
M�dulo B
| N�o. | Fun��o | UMA |
| 1 | Assist�ncia de estacionamento, estacionamento c�mera | 5 |
| 2 | M�dulo de controle de quatro C | 15 |
| 3 | Aquecimento do assento, frente do lado do motorista | 15 |
| 4 | Aquecimento do banco, frente do lado do passageiro | 15 |
| 5 | Assento aquecimento traseiro direito | 15 |
| 6 | M�dulo de controle AWD | 10 |
| 7 | Aquecimento do banco traseiro esquerdo | 15 |
| 8 | N�o usado |
- |
| 9 | Lado do passageiro do assento do poder | 25 |
| 10 | Drive sem chave | 20 |
| 11 |
Freio de estacionamento
el�trico, esquerda |
30 |
| 12 | Freio de estacionamento el�trico, direito | 30 |
M�dulo D
| N�o. | Fun��o | UMA |
| 1 | Exibir RTI | 10 |
| 2 | N�o usado |
- |
| 3 | Alto-falante | 25 |
| 4 | R�dio DAB | 5 |
| 5 | Amplificador de �udio | 25 |
| 6 | Sistema de �udio | 15 |
| 7 | Telefone, bluetooth | 5 |
| 8 | N�o usado | - |
| 9 | N�o usado | - |
| 10 | N�o usado | - |
| 11 | N�o usado | - |
| 12 | N�o usado | - |
