Capitulo 133



Aplicativo Toyota

Motor 3VZ-FE



Camry 3.0L V6 1992-93

Intervalo de Troca da Correia Dentada

A Montadora recomenda a troca da Correia dentada a cada 80,000Km

Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

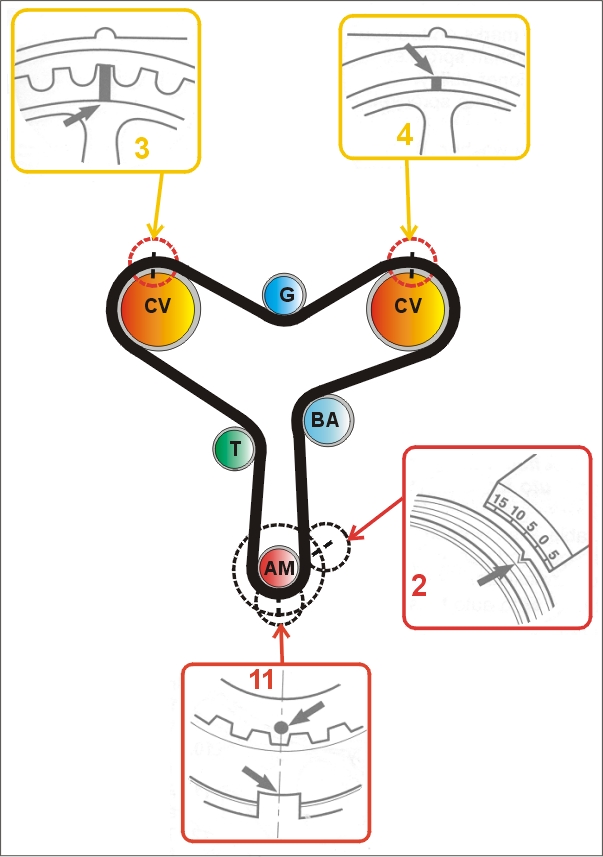

Diagrama.


Remoção

1-De espaço no protetor frontal do veiculo e remova suspenda o motor:

a-Reservatório do lavador do Parabrisa.

b-Reservatório do Radiador.

c-Remover roda e pneu dianteiro direito.

d-Caixa de roda dianteira

e Correia dos acessórios

f -Protetor da caixa de rodas

g -Parafuso da polia da árvore de manivelas fig.2.

h -Protetor superior da correia dentada fig.1.

j -Calço direito do motor.

l -Bomba da direção hidraulica.

3-Gire o motor no sentido horário e ensira o cilindro 1 no ponto morto superior e alinhe as marcas de ponto nas engrenagens fig. 2, 3 & 4.

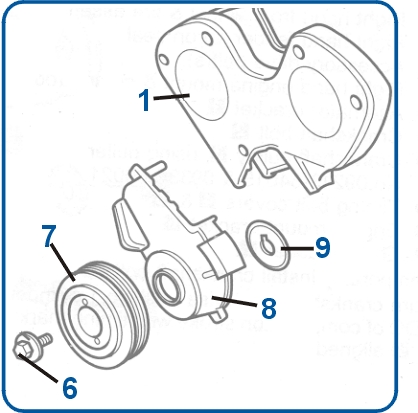

6-Remova:

a -Parafuso da polia da arvore de manivelas fig.6.

b -Polia da arvore de manivelas fig.7

c -Protetor inferior da correia dentada fig.8.

d-Arruela guia fig.9.


e-Correia dentada.

Nota: - Se usar a correia velha, confira as marcas de montagem e instalação da correia e a direção de rotação marque com um giz o sentido de rotação da correia

Instalação

Nota: Assegure-se que o motor esteja frio para instalar a correia.

1-Confira se a polia tensora estão em perfeito estado de conservação e funcionamento se necessário as substitua.

2-Inspecione o auto-tensor, contra vazamentos de óleo e mal funcionamento do pistão fig 5.


3-Ensira o motor nas marcas de ponto fig.3,4 & 11


4-Instale a arruela guia fig. 9

5-Instale o protetor inferior da correia dentada fig.8 e a polia e parafuso da arvore de manivelas fig.7 e 8 e aperte o parafuso no torque de 222 Nm.


6-Gire no sentido horário do motor até as marcas  fig 2,3 & 4.


7-Instale a correia dentada no sentido antihorário e mantenha a correia tensionada no lado oposto ao tensionador.

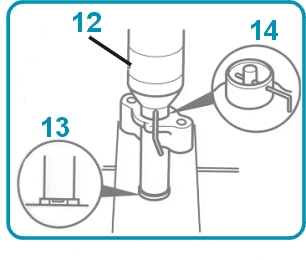

8-Presione o pistão do auto tensor e coloque Allen de 1.5 mm de tranca nos orificios demontrados na fig.12 & 14.


9-Instale o auto tensor e seus parafusos no torque de 27 Nm fig.5 & 15.


10-Remova a Allen  da tranca do auto tensor fig 14

11- Gire o motor por duas voltas  no sentido horário e ensira o cilindro 1 no ponto morto superior e alinhe as marcas de ponto nas engrenagens fig. 2, 3 & 4.

12-Instale os componentes restantes na ordem inversa que foram retirados.
