Capitulo 126





Aplicativo MAZDA

Motor B6 DOHC

323 1.6L

ANO: 1986-89

Intervalo de Troca da Correia Dentada

Mazda recomenda a troca a cada 60.000 milhas (132.000Km) ou 60 meses.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

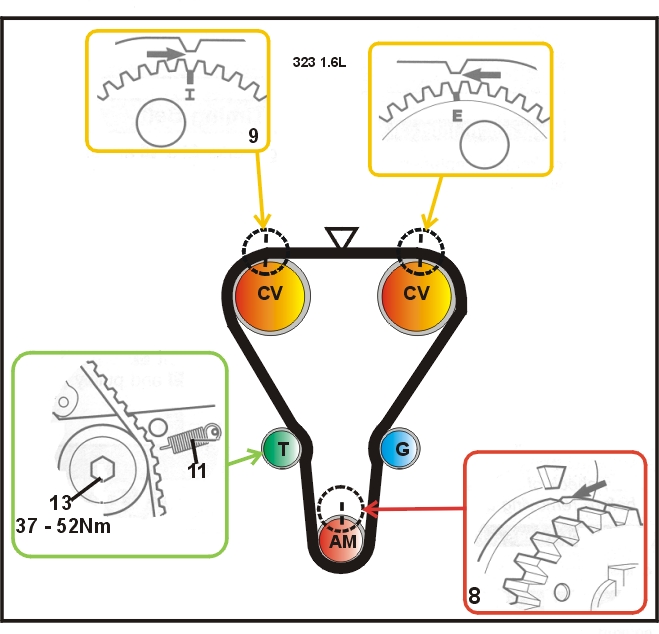

DIAGRAMA




Remoção

1)-Levante e apóie a frente do veículo.

2)- Apóie o motor e remova:

a)- Roda dianteira direita.

b)- Protetor de água direito.

c)- Montagem direita do motor.

d)- Correias de acessórios adicionais.

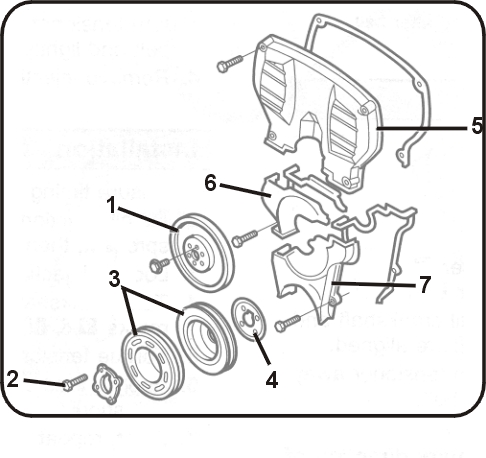

e)- Polia da bomba d’água (fig.1).


f)- Parafusos da polia da árvore de manivelas (fig.2) e placa de segurança.

g)- Polia da árvore de manivelas (fig.3).

h)- Arruela guia da correia de sincronismo (fig.4).

i)- Protetores da correia de sincronismo (fig.5, 6 e 7).

3)- Gire a árvore de manivelas à direita até que as marcas de sincronismo da engrenagem da árvore de manivelas e comando de válvulas estejam alinhadas (fig. 8 e 9).


4)- Solte o parafuso tencionador (fig. 10) e desconecte a mola (fig. 11).


5)- Empurre o tencionador para longe da correia e aperte ligeiramente o parafuso.

6)- Remova a correia de sincronismo.

Nota: Se for usar a correia antiga, marque a direção de rotação com giz.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 8 e 9).


2)- Solte o parafuso tencionador (fig. 10) e instale a mola tencionadora.


3)- Empurre o tencionador para a esquerda com a mola estendida e aperte ligeiramente o parafuso.

4)- Instale a correia de sincronismo nas engrenagens e polias na direção anti-horária começando pela engrenagem da árvore de manivelas.

Nota: Se for usar a correia antiga, observe a direção de rotação marcada.

5)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

6)- Solte o parafuso tencionador (fig. 10) e deixe o tencionador operar.

7)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 8 e 9).


8)- Aplique um torque de 36-51Nm no parafuso tencionador (fig. 10).


9)- Aplique uma carga de 22lbs na correia de sincronismo na Ñ , a deformação da correia deve ser de 10,7-12,3Nm.

10)- Se não, repita os procedimentos de tencionamento 5 a 9.

11)- Instale os componentes na ordem inversa de que foram removidos.

Nota: Confirme que a arruela guia da correia de sincronismo (fig. 4) está instalada com a face convexa virada para a correia.


12)- Aplique um torque de 15-19Nm nos parafusos da polia da árvore de manivelas (fig. 2).
