Capitulo 124





Aplicativo MAZDA

Motor FS

626 2.0L DOHC

MX-6 2.0L DOHC

ANO: 1993-97

Intervalo de Troca da Correia Dentada

Mazda recomenda a troca a cada 60.000 milhas (132.000Km) ou 60 meses.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

DIAGRAMA




Remoção

1)- Levante e apóie a frente do veículo.

2)- Remova:

a)- Roda dianteira direita.

b)- Protetor de água direito.

c)- Correia de acessórios adicional.

d)- Protetor da polia da direção hidráulica.

e)- Bomba da direção hidráulica (deixe as mangueiras conectadas).

f)- Polia da bomba d’água.

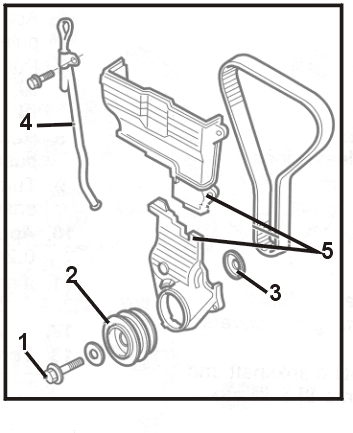

g)- Parafuso da polia da árvore de manivelas (fig.1).


h)- Polia da árvore de manivelas (fig.2).

i)- Arruela guia da correia (fig.3).

j)- Protetor do cabeçote.

k)- Tubo (fig.4).

l)- Protetores da correia de sincronismo (fig.5).

3)- Apóie o motor.

4)- Remova a montagem direita do motor.

5)- Instale temporariamente o parafuso da polia da árvore de manivelas

(fig. 1).

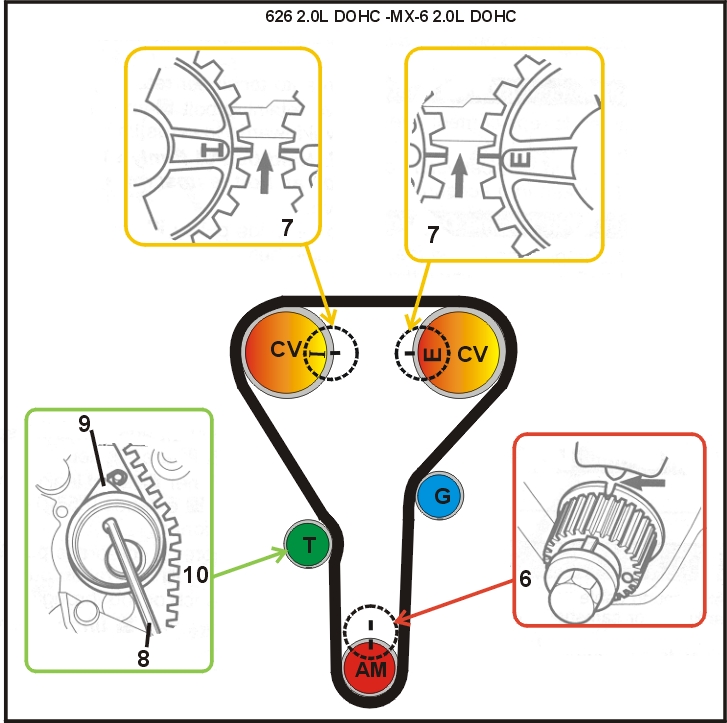

6)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 6 e 7).


Nota: As marcas de sincronismo na traseira das engrenagens devem alinhar com a face superior do cabeçote.

7)- Segure a polia tencionadora (fig. 10) com uma chave Allen (fig. 8) e desconecte a mola tencionadora (fig. 9) do pino.


8)- Gire a polia tencionadora (fig. 10) à esquerda para aliviar a tensão na correia.

9)- Remova a correia de sincronismo.

Nota: Se for usar a correia antiga, marque a direção de rotação com giz.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 6 e 7).


2)- Instale a correia de sincronismo na direção anti-horária, começando pela engrenagem da árvore de manivelas, mantendo a correia tencionada entre as engrenagens.

Nota: Se for usar a correia antiga, observe a direção de rotação marcada.

3)- Gire a polia tencionadora à direta com uma chave Allen (fig. 8) e conecte a mola tencionadora (fig. 9) no pino, confirme que a correia esteja tencionada.


4)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão.

5)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 6 e 7).


6)- Remova o parafuso da polia da árvore de manivelas (fig. 1).


7)- Instale os componentes na ordem inversa de que foram removidos.

8)- Aplique um torque de 140-170Nm no parafuso da polia da árvore de manivelas (fig. 1).
