Capitulo 122





Aplicativo MAZDA

Motor K8 DOHC

MX-3 1.8L V6

Precidia 1.8L V6 (Canada)

ANO: 1992-94

Intervalo de Troca da Correia Dentada

Mazda recomenda a troca a cada 60.000 milhas (132.000Km) ou 60 meses.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

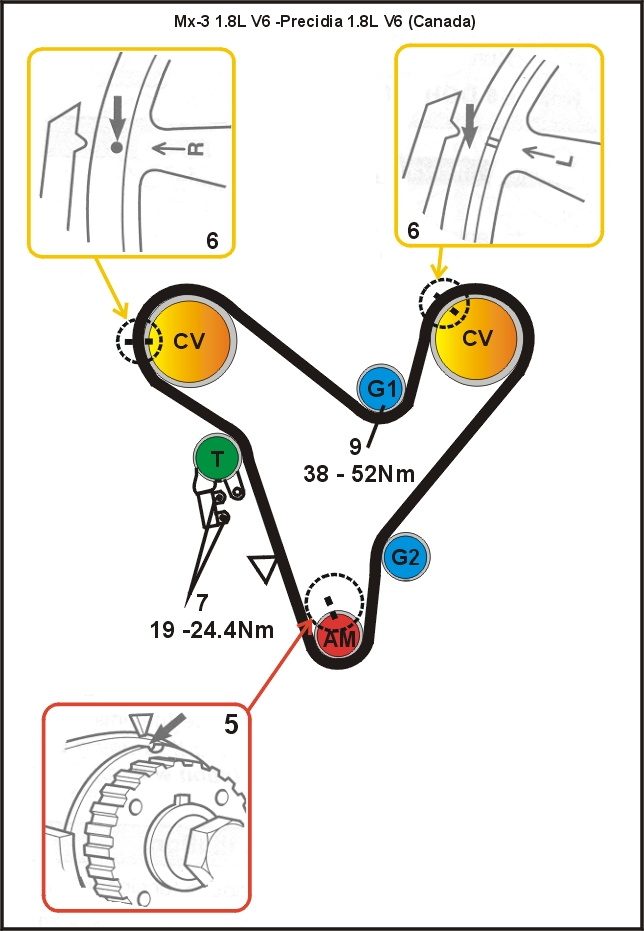

Diagrama


Remoção

1)- Levante e apóie a frente do veículo.

2)- Use um macaco para apoiar o motor e remova:

a)- Roda dianteira direita.

b)- Protetor da água direito.

c)- Correias de acessórios adicionais.

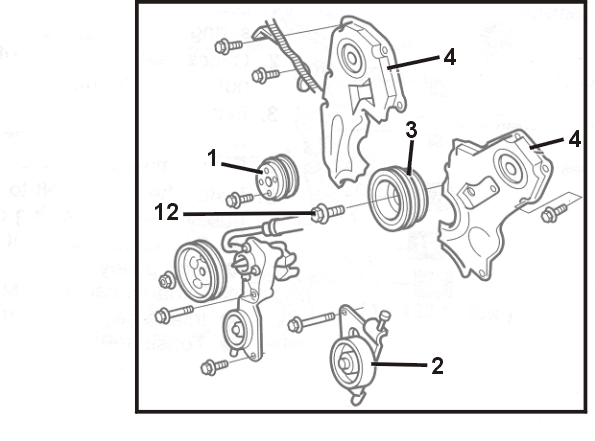

d)- Polia da bomba d’água (fig.1).


e)- Polia e delimitador (fig.2).

f)- Bomba da direção hidráulica (deixe os cabos conectados).

g)- Polia da árvore de manivelas (fig.3).

h)- Tubo de verificação de óleo.

i)- Delimitador do motor.

j)- Delimitador da montagem direita do motor.

k)- Protetores direito e esquerdo da correia de sincronismo (fig.4).

3)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 5 e 6).


4)- Remova:

a)- Parafusos do auto-tencionador (fig.7) e tencionador.


b)- Parafuso da polia tencionadora (fig.8).


c)- Parafuso da polia guia (fig.9) e polia G1.

d)- Correia de sincronismo.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 5 e 6).


2)- Cheque se não há danos ou vazamentos no auto-tencionador.

3)- Usando uma prensa, empurre a barra para dentro do auto-tencionador, alinhe os buracos e insira um pino 1.6mm para reter (fig. 10).


4)- Instale o auto-tencionador e aperte ligeiramente o parafuso superior.

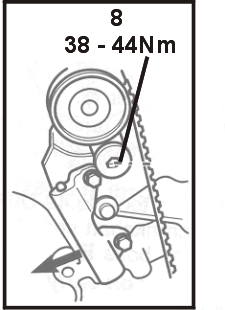

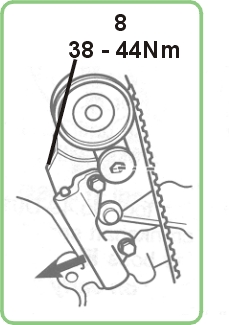

5)- Instale a polia tencionadora e aplique um torque de 38-44Nm no parafuso (fig. 8).


6)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a)- Engrenagem da árvore de manivelas.

b)- Polia guia G2.

c)- Engrenagem esquerda do comando de válvulas CA1.

d)- Polia tencionadora.

e)- Engrenagem direita do comando de válvulas CA2.

7)- Instale a polia guia G1 enquanto aplica uma pressão de 38-51Nm na correia de sincronismo (fig. 9).

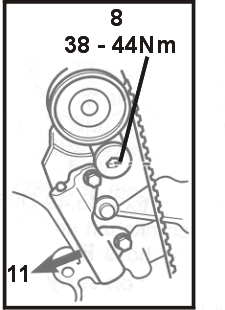

8)- Empurre o auto-tencionador na direção da (fig. 11) e aplique um torque de 19-25Nm no parafuso (fig. 7).


9)- Remova o pino retentor (fig. 10) do auto-tencionador.


10)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 5 e 6).


11)- Aplique uma carga de 22lbs na Ñ a deformação da correia deve ser de 6.6-8,5mm.

12)- Se não, repita os procedimentos 5 a 11.

13)- Instale os componentes na ordem inversa de que foram removidos.

14)- Aplique um torque de 150-170Nm no parafuso da árvore de manivelas (fig. 12).
