Capitulo 121





Aplicativo MAZDA

Motor B6 DOHC

MX-3 1.6L

Precidia 1.6L (canadá)

ANO: 1994-95

Intervalo de Troca da Correia Dentada

Mazda recomenda a troca a cada 60.000 milhas (132.000Km) ou 60 meses.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

? - Chave da árvore de manivelas N° 49-D011-102.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

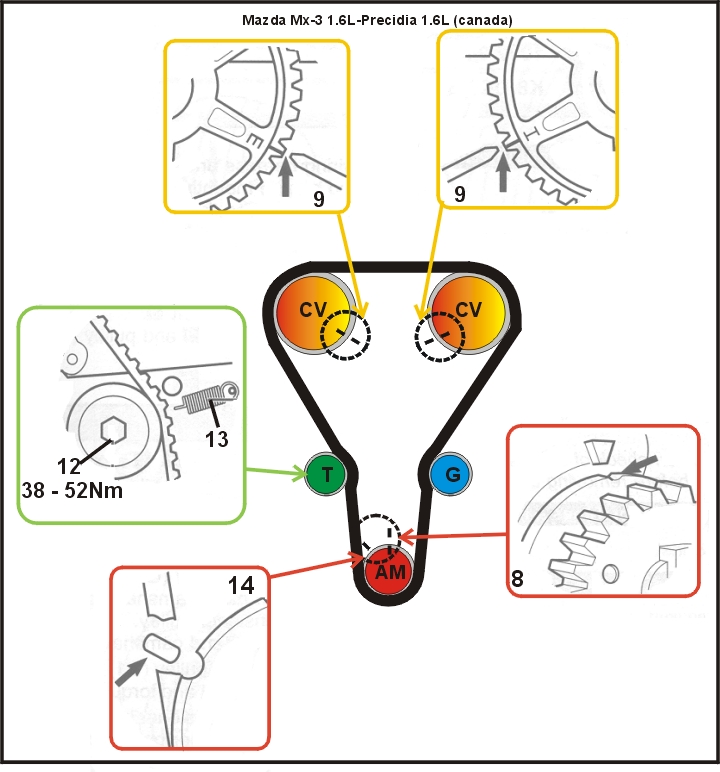

Diagrama


Remoção

1)- Levante e apóie a frente do veículo.

2)- Remova:

a)- Roda dianteira direita.

b)- Protetor da água direito.

c)- Correias de acessórios adicionais.

d)- Polia da bomba d’água.

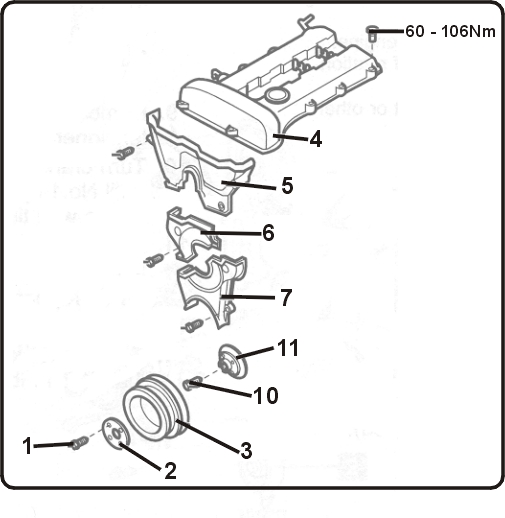

e)- Parafusos da polia da árvore de manivelas (fig.1 e 2) e placa de segurança.


f)- Polia da árvore de manivelas (fig.3).

g)- Cabos de velas.

h)- Protetor do cabeçote (fig.4).

i)- Protetores da correia de sincronismo (fig.5, 6 e 7).

3)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 8 e 9).


4)- Usando a chave da árvore de manivelas N° 49-D011-102, desrosqueie e remova o parafuso da engrenagem da árvore de manivelas (fig. 10).


5)- Remova o calço da polia (fig. 11).

6)- Solte o parafuso tencionador (fig. 12), mova o tencionador para longe da correia e aperte ligeiramente o parafuso.


7)- Remova a correia de sincronismo.

Nota: Se for usar a correia antiga, marque a direção de rotação com giz.

Instalação

1)- Desconecte a mola do tencionador (fig. 13) e confirme se o comprimento da mola é de 63,5mm. Se não, troque a mola.


2)- Confirme que a polia tencionadora opera suavemente e instale a mola tencionadora.

3)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 8 e 9).


4)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a)- Engrenagem da árvore de manivelas.

b)- Polia guia.

c)- Engrenagem de saída do comando de válvulas.

d)- Engrenagem de entrada do comando de válvulas.

e)- Polia tencionadora.

5)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

6)- Solte o parafuso tencionador (fig. 12) e deixe o tencionador operar, aperte ligeiramente o parafuso.


7)- Instale o calço da polia (fig. 11) e o parafuso da engrenagem da árvore de manivelas (fig. 10).


8)- Usando o parafuso da engrenagem da árvore de manivelas (fig. 10), gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 8 e 9).


9)- Gire a árvore de manivelas mais 1 5/6 voltas, até que as marcas de sincronismo da engrenagem da árvore de manivelas estejam alinhadas com a marca de tensão (aprox. 60° BTC) (fig. 14).


10)- Solte o parafuso tencionador (fig. 12) e deixe o tencionador operar.


11)- Aplique um torque de 38-51Nm no parafuso tencionador (fig. 12).

12)- Gire lentamente a árvore de manivelas duas voltas completas e então mais 1/6 de volta para trazer a árvore de manivelas no cilindro N°1 no ponto morto superior.

13)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 8 e 9).


14)- Aplique uma carga de 22lbs no meio entre as engrenagens do comando de válvulas na Ñ , a deformação da correia deve ser de 10-12,3mm. Se não, repita os procedimentos de tencionamento 6 a 13.

15)- Aplique um torque de 150-170Nm no parafuso da engrenagem da árvore de manivelas (fig. 10).


16)- Instale os componentes na ordem inversa de que foram removidos.
