Capitulo 118





Aplicativo MAZDA

Motor KL

Millenia 2.5L V6

ANO: 1995-97

Intervalo de Troca da Correia Dentada

Mazda recomenda a troca a cada 60.000 milhas (132.000Km) ou 60 meses.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

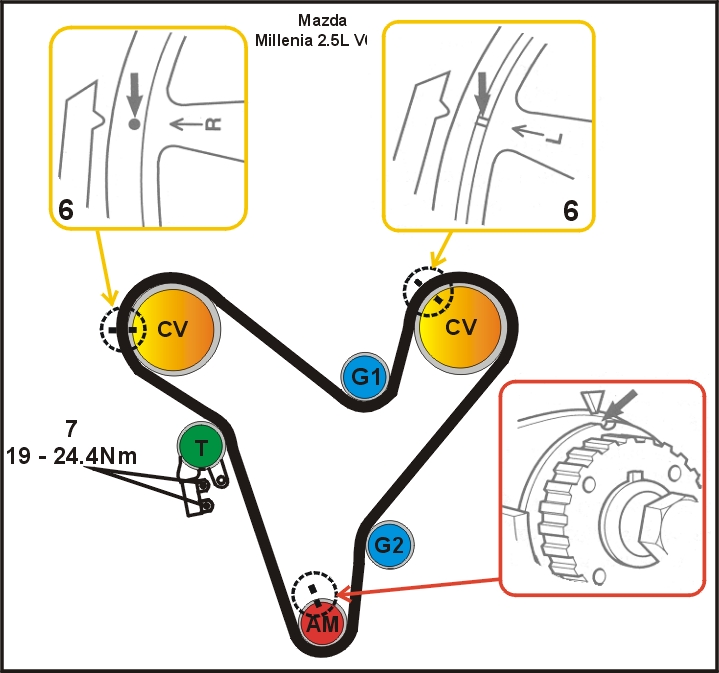

DIAGRAMA




Remoção

1)- Levante e apóie a frente do veículo.

2)- Remova:

a)- Roda dianteira direita.

b)- Protetor da água direito.

c)- Correias de acessórios adicionais

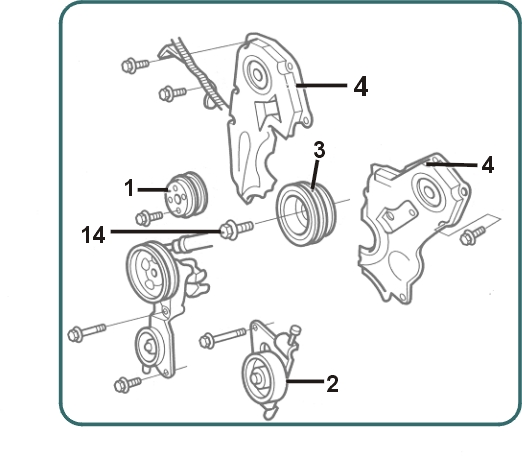

d)- Polia da bomba d’água (fig.1).


e)- Delimitador e polia das correias de acessórios adicionais (fig.2).

f)- Bomba da direção hidráulica (deixe as mangueiras conectadas).

g)- Parafuso da polia da árvore de manivelas (fig.14).

h)- Polia da árvore de manivelas (fig.3).

Nota: Remova a polia da árvore de manivelas cuidadosamente o rotor do sensor de posição está na traseira da polia e pode ser danificado.

i)- Tubo.

j)- Sensor de posição da árvore de manivelas.

k)- Protetores da correia de sincronismo (fig.4).

3)- Apóie o motor.

4)- Remova a montagem direita do motor.

5)- Instale temporariamente o parafuso da polia da árvore de manivelas

(fig. 14).

6)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão.

7)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 5 e 6).


8)- Remova:

a)- Parafusos retentores do auto-tencionador (fig.7).


b)- Parafuso da polia guia e polia (fig.9).

c)- Parafuso da polia tencionadora e polia (fig.8).


d)- Parafuso da polia guia e polia (fig.15).

Nota: Se for usar a correia antiga, marque a direção de rotação com giz.

Instalação

1)- Cheque a polia tencionadora para operar suavemente.

2)- Instale a polia tencionadora e aplique um torque de 38-42Nm nos parafusos retentores (fig. 8).


3)- Cheque as polias guias para operarem suavemente.

4)- Instale a polia guia e aplique um torque de 38-42 nos parafusos retentores (fig. 15).

5)- Cheque se não há danos ou vazamentos no auto-tencionador.

6)- Cheque se o comprimento da barra é de 15.4-17mm (fig. 10).


7)- Usando uma prensa, pressione lentamente a barra para dentro do auto-tencionador (fig. 11).


8)- Insira uma chave Allen 1,7mm ou uma barra através da barra e do segundo buraco no corpo (fig. 12), para reter a barra na posição retraída.

9)- Instale o auto-tencionador e aperte ligeiramente os parafusos retentores (fig. 7).


10)- Confirme que todas as marcas de sincronismo estejam alinhadas

(fig. 5 e 6).


11)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a)- Engrenagem da árvore de manivelas.

b)- Polia guia (G2).

c)- Engrenagem esquerda do comando de válvulas (CA1).

d)- Polia tencionadora (T).

e)- Engrenagem direita do comando de válvulas (CA2).

Nota: Se for usar a correia antiga, observe a direção de rotação

12)- Confirme que a correia de sincronismo tencione entre as engrenagens da árvore de manivelas e comando de válvulas.

13)- Pressione firmemente a correia entre as engrenagens do comando de válvulas e instale a polia guia (G1).

14)- Aplique um torque de 38-42Nm no parafuso retentor da polia guia (fig. 9).

15)- Empurre o auto-tencionador firmemente na direção da (fig. 13).


16)- Aplique um torque de 19-24Nm nos parafusos retentores (fig. 7).


17)- Remova a chave Allen ou barra que retém a barra do auto-tencionador (fig. 12) e deixe o tencionador operar.


18)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão.

19)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 5 e 6).


20)- Aplique uma carga de 22lbs na Ñ e a deformação na correia deve ser de 6,6-8,5mm.

21)- Se a deformação estiver incorreta, troque o auto-tencionador.

22)- Remova o parafuso da polia da árvore de manivelas (fig. 14).


23)- Instale os componentes na ordem inversa de que foram removidos.

24)- Aplique um torque de 151-160Nm no parafuso da polia da árvore

de manivelas (fig. 14).
