Capitulo 116





Aplicativo MAZDA

Motor 2.3L

B3000 Pickup

ANO: 1994-97

Intervalo de Troca da Correia Dentada

Mazda recomenda a troca a cada 60.000 milhas (132.000Km). Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

- Ferramenta ajustadora do tencionador: N° 49-UN10-067

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

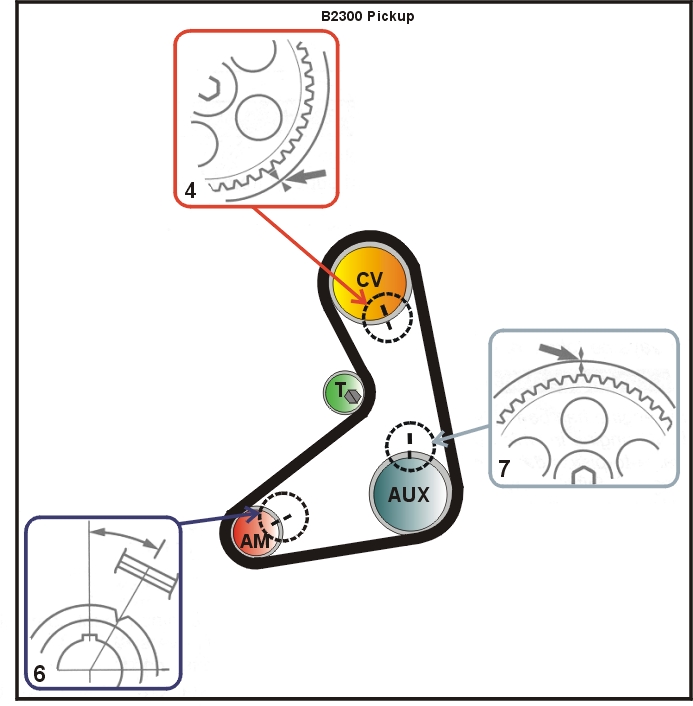

DIAGRAMA




Remoção

1)- Remova:

a)- Correias de acessórios adicionais.

b)- Ventoinha.

c)- Polia da bomba d’água.

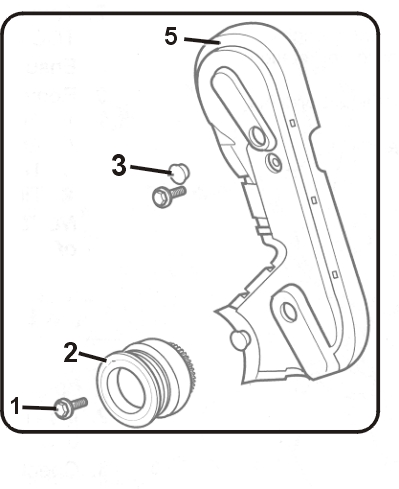

d)- Parafusos da polia da árvore de manivelas (fig.1).


e)- Polia da árvore de manivelas (fig.2)

2)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão.

3)- Remova o plug (fig. 3) do protetor de sincronismo, confirme que as marcas de sincronismo do comando de válvulas (fig. 4)estejam visíveis e alinhadas através do buraco no protetor da correia de sincronismo.

4)- Remova o protetor da correia de sincronismo (fig. 5).

5)- Confirme que as marcas de sincronismo da engrenagem da árvore de manivelas e intermediária (fig. 6 e 7) estejam alinhadas.

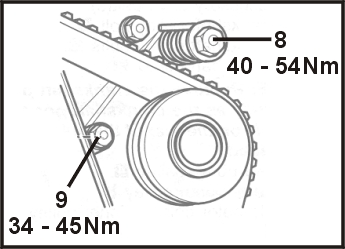

6)- Solte o parafuso da mola do tencionador (fig. 8), segure o tencionador com a chave N° 49-UN10-067, e solte o parafuso ajustador (fig. 9).


7)- Usando a chave ajustadora do tencionador N° 49-UN10-067, solte a tensão na correia, então aperte ligeiramente o parafuso ajustador (fig. 9).

8)- Remova a correia de sincronismo.

Instalação

1)- Confirme o cilindro N°1 no ponto morto superior de compressão, com as marcas de sincronismo alinhadas (fig. 6).


Nota: O eixo central da árvore de manivelas deve estar na posição vertical.

2)- Confirme que as marcas de sincronismo da engrenagem do comando de válvulas (fig. 4) e intermediaria (fig. 7) estejam alinhadas.


3)- Instale a correia de sincronismo nas engrenagens e polias começando pela engrenagem da árvore de manivelas e continue trabalhando na direção anti-horária.

4)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

5)- Solte o parafuso ajustador do tencionador (fig. 9) e deixe o tencionador operar.


6)- Gire a árvore de manivelas lentamente duas vezes à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 4, 6 e 7).


7)- Aplique um torque de 34-45Nm no parafuso (fig. 9) e depois no parafuso da mola (fig. 8) 40-54Nm.


8)- Instale os componentes na ordem inversa de que foram removidos.

9)- Aplique um torque de 125-160Nm no parafuso da polia da árvore de manivelas (fig. 1).
