Capitulo 115





Aplicativo MAZDA

Motor F2 SOHC

626 2.2L

626 2.2L Turbo

B2200 2.2L

MX-6 2.2L

MX-6 2.2L Turbo

ANO: 1986-93

Intervalo de Troca da Correia Dentada



Mazda recomenda a troca a cada 60.000 milhas (132.000Km) ou 60 meses.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor



Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

? - Nenhuma.

Precauções Especiais

- Desconecte o cabo terra da Bateria

- Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

- Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

- Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

- Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

- Observe todos torques.

DIAGRAMA




Remoção



1)- Remova:

a)- Envoltório do radiador (B2200).

b)- Ventoinha (B2200).

c)- Polia e delimitador da ventoinha (B2200).

d)- Protetor da água direito (626/MX-6).

e)- Correias de acessórios adicionais.

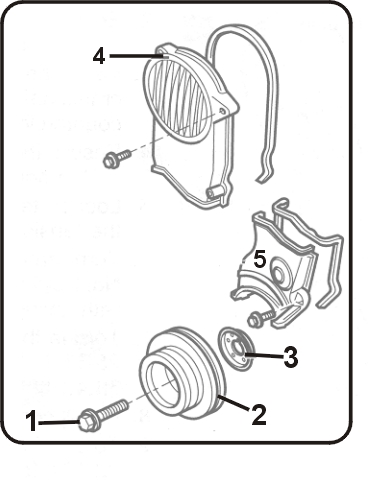

f)- Parafusos da polia da árvore de manivelas (fig.1).


g)- Polia da árvore de manivelas (fig.2)

h)- Arruela guia da correia de sincronismo (fig.3).

i)- Protetor superior da correia de sincronismo (fig.4).

j)- Protetor inferior da correia de sincronismo (fig.5)

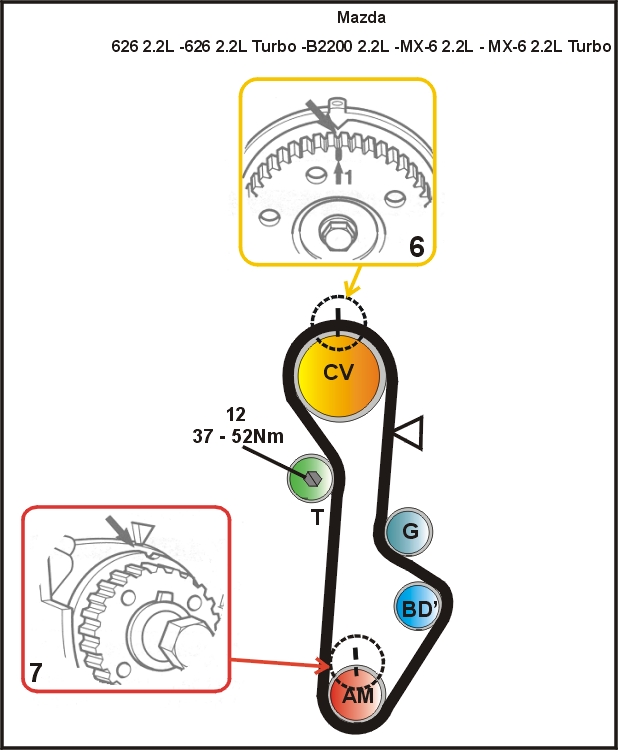

2)- Gire a árvore de manivelas até a posição, com a marca de sincronismo da engrenagem do comando de válvulas alinhada (fig. 6).


3)- Confirme que as marcas de sincronismo da engrenagem da árvore de manivelas estejam alinhadas (fig. 7).


4)- Solte o parafuso tencionador (fig. 8), empurre o tencionador para longe da correia e aperte ligeiramente o parafuso.


5)- Remova a correia de sincronismo.

Nota: Se for usar a correia antiga, marque a direção de rotação com giz.

Instalação



1)- Remova a mola do tencionador e cheque se o comprimento é de 68mm. Se não for, coloque uma mola nova.

2)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 6 e 7).


3)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a)- Engrenagem da árvore de manivelas.

b)- Polia guia.

c)- Engrenagem do comando de válvulas.

d)- Polia tencionadora.

Nota: Se for usar a correia antiga, observe a direção de rotação

4)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

5)- Solte o parafuso tencionador (fig. 8), deixe o tencionador operar e aperte ligeiramente o parafuso.


6)- Gire a árvore de manivelas duas voltas completas à direita até que as marcas de sincronismo estejam alinhadas (fig. 6 e 7).


7)- Solte o parafuso tencionador (fig. 8) e deixe o tencionador operar, aplique um torque de 37-51Nm no parafuso.


8)- Gire a árvore de manivelas mais duas voltas completas à direita até que as marcas de sincronismo estejam alinhadas (fig. 6 e 7).


9)- Aplique uma carga de 22lbs na Ñ , a correia de sincronismo deve deformar

0,31-0,35"pol (8,5-9,6mm)correia nova ou 0,35-0,39"pol (9,6-10,7mm)correia usada. Se não, repita os procedimentos de tencionamento 5 a 8.

10)- Instale os componentes na ordem inversa de que foram removidos.

Nota: Confirme que a arruela guia da correia de sincronismo (fig. 3) esteja instalada com a face convexa virada para a correia


11)- Aplique um torque de 122-160Nm nos parafusos da polia da árvore de manivelas (fig. 1).
