Capitulo 110



Aplicativo  VOLVO

Motor B6304F

Volvo 960 2.9L 24V de 1991 a 1997

Intervalo de Troca da Correia Dentada

A volvo recomenda a troca após 100 mil Km .

Devem sempre serem levadas em conta as instruções de serviço do veiculo.

Siga as especificações para evitar possíveis danos ao motor .

Este motor foi identificado como motor de precisão, no qual o caso de um dano entre o pistão e as válvulas é muito provável se a correia dentada não for instalada corretamente com as marcas de idenficação.

Aconselha-se fazer um teste de compressão em todos os cilindros antes de remover o cabeçote.

Tempo de serviço

Checagem e ajuste 1:00 Hs

Remover e Instalar 1:60 Hs

-Disconecte o cabo do terra

-Não gire a Arvore de Manivelas nem o Comando de válvulas ao remover a correria dentada .

-Remova as velas para aliviar a pressão do motor se ele tiver que ser girado

-Gire a Arvore de Manivelas para direção normal de funcionamento.

-Não gire a Arvore de Manivelas pelo Comando de Válvulas ou alguma outra polia dentada.

-Observe todos torques de reaperto.

Diagrama:


1-Removendo:

-Remova as correias Acessórias

-Remova o Protetor da água

-Remover o protetor do abafador da árvore de manivelas.

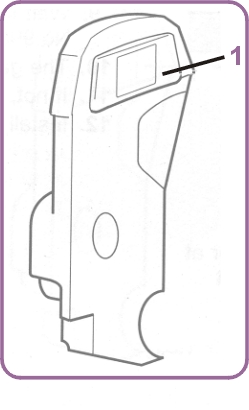

-Remova o Protetor da Correia Fig.1.


-Remova o Protetor da Bobina de Ignição

-Remova o Protetor dianteiro da transmissão

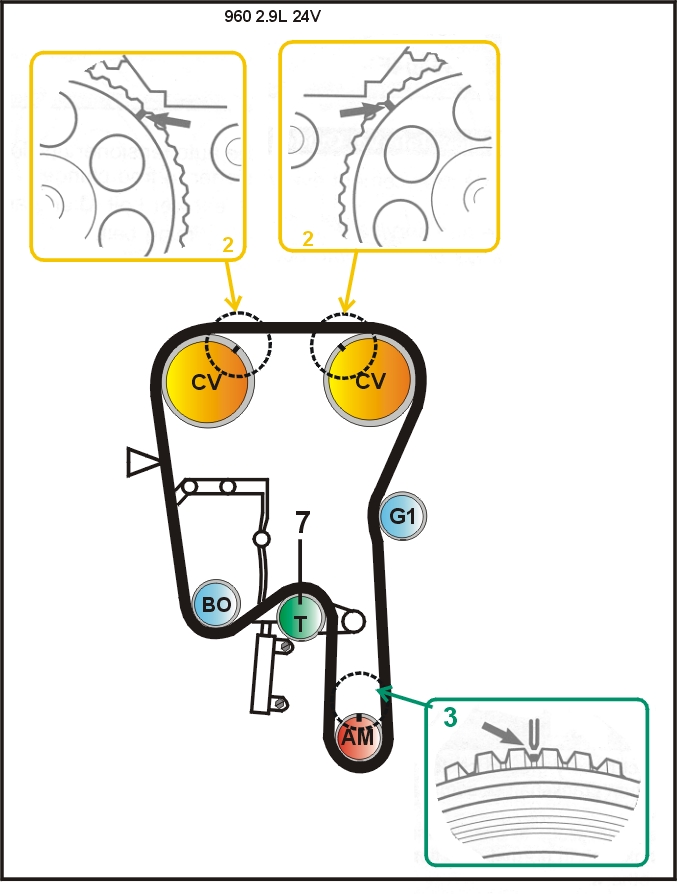

2-Gire a Arvore de Manivelas e ensira o cilindro 1 no ponto morto superior e alinhe as marcas na Arvore de manivelas fig.3.


3-Alinhe também os comandos de válvulas nas suas marcas de ponto fig.2.

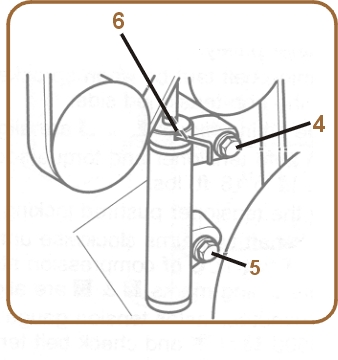

4-Remova o parafuso superior do tencionador fig.4.


5-Remova o parafuso inferior e o auto tencionador fig.5.

6-Remova a correia dentada .

Obs: Se o auto tencionador vazar ou estiver sem tenção alguma ou estiver trancado, deve ser substituido. Cheque se a pulia do tencionador esta funcionando e está bem lubrificada fig.7.

1-Comprima o pino do auto tencionador e o tranque com uma allen 2mm fig. 6.


2-Intale a nova correia no seu lugar, atenção sertifique-se que as polias dentadas, do comando de válvulas e Arvore de manivelas estejam certas em suas marcas de alinhamento corretamente figs. 2 & 3.


3-Instale a correia na seguinte ordem das polias :

1°-Engrenagem dentada da Arvore de Manivelas.

2°-Polia Guia .

3°-Engrenagem  dos Comandos de válvulas .

4°-Polia da Bomba d' água .

5°-Polia tenionadora

4-Instale a correia  começando pela engrenagem da árvore de manivelas e mantenha a coreia tensionada no lado oposto a o tensionador.

5-Confira novamente as marcas do ponto nas polias do comando de válvulas e arvores de manivelas figs.2 & 3.

6-Instale agora o auto tencionador apertando seus parafusos na tenção de 24,4 Nm. Figs 4 & 5.


7-Agora solte o pino do auto tencionador , com uma allen 2mm fig. 6.

8-Gire a Arvore de Manivelas e ensira o cilindro 1 no ponto morto superior e alinhe as marcas na Arvore de manivelas fig. 2 e 3.


9-Espere 5 minutos e confira a tenção da correia Ñ deve medir entre 3.5 a 4.6 unidades.

10-Instale o restante dos componentes na ordem inversa que foram removidos .
