CAPITULO 108



Aplicativo VOLKSWAGEM

Motor AHA

Passat 2.8L V6 30v

Intervalo de Troca da Correia Dentada

É recomendado uma revisão a cada 35 mil km ou um ano com possível troca.

A montadora recomenda a troca após 100 mil Km .

Devem sempre serem levadas em conta as instruções de serviço do veiculo.

Siga as especificações para evitar possíveis danos ao motor .

Este motor foi identificado como motor de precisão , no qual o caso de um dano entre o pistão e as válvulas é muito provável se a correia dentada não for instalada corretamente com as marcas de idenficação.

Aconselha-se fazer um teste de compressão em todos os cilindros .

Tempo de serviço

Remover e Instalar 3:40 Hs

Precauções Especias

-Disconecte o cabo do terra

-Não gire a Arvore de Manivelas nem o Comando de válvulas ao remover a correria dentada .

-Remova as velas para aliviar a pressão do motor se ele tiver que ser girado

-Gire a Arvore de Manivelas para direção normal de funcionamento.

-Não gire a Arvore de Manivelas pelo Comando de Válvulas ou alguma outra polia dentada.

-Observe todos torques de reaperto.

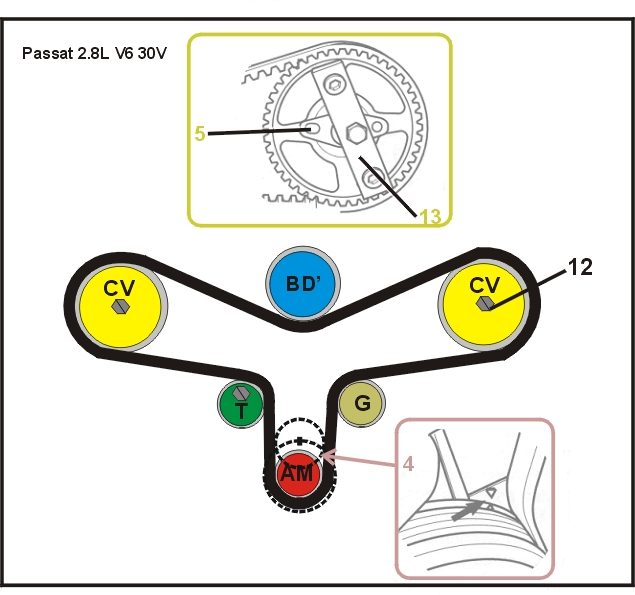

Diagrama:


Remoção

1-Removendo:

-Protetor do motor

-Ventoinha de Refrigeração

-Correia da direção hidraulica  e Acessórios

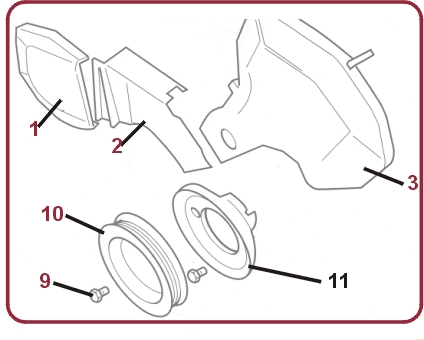

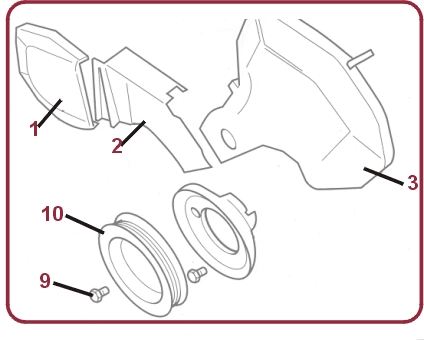

-Protetor da correia fig. 1,2 & 3.


2-Gire o motor no sentido horário até o ponto morto superior pela polia da arvore de manivelas até a mesma se alinhar com a marca de ponto mostrada na fig.4.


3-Assegure-se que buracos maiores da engrenagem do eixo de comando  fique enfrente em para um ao outro fig 5


4-Retire do bloco do motor o parafuso de tranca da arvore de manivelas retirando a bucha de encosto fig.6.


5-Use uma alen 8 mm na polia tensora como demontra o desenho fig.7 girando-a lentamente para o sentido horario, guando os furos do auto tencionador de alinharem utilize um pino como na fig.8.


6-Remova:

-Parafusos da polia da arvore de manivelas fig.9.


-Polia da arvore de manivelas fig.10.

-Protetor da ventoinha de refrigeração

-Espaçador da polia fig.11.

-Correia dentada

Instalação

1-Remova.

-Parafuso da engrenagem do Comando fig 12


-Placas protetoras  da engrenagem de comando fig 5

2-Atarraxe um parafuso M10 m cada eixo de comando para servir como apoio.

3-Use a ferramenta  3032 para empurar as engrenagem de comando. fig 13

4-Remova o parafuso M10.

5-Instale.

-Engrenagen do Comando

-Placas de proteção da engrenagem de comando.

-Parafuso da engrenagem de comando

6-Apertar o parafuso da engrenagem de comando fig 12


7-Girar a engrenagem de comando livremente sem balançar

8-Ensira na árvore de manivelas a ferramenta 3242  fig 6 e ensira corretamente.


9-Ensira que buracos maiores da engrenagem do eixo de comando  fique enfrente de um ao outro fig 5

10-Instale a correia no sentido anti-horário começando pela engrenagem da árvore de manivelas e mantenha a coreia tensionada no lado oposto a o tensionador.

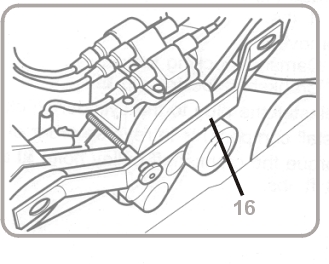

11-Instale a ferramenta  3391 fig 16 na engrenagem de comando.

12-Com uma alen 8mm gire a polia tensora no sentido horário fig.7 , remova o pino do auto tensor fig.8.

13-Remova a chave Allen e intalle a chave de torque fig 14


14-Aplique o torque na polia tensora de 14,9 Nm, no sentido anti-horário.

15-Remova a ferramenta de torque.

16-Aperte os parafusos do comando de válvulas fig.12 a 55 Nm.


Remova:

-Ferramenta do comando fig 16


-Pino da árvore de Manivelas fig 6


17-Monte as proteções na ordem inversa que foram retiradas.

18-Aperte os parafusos da polia da arvore de manivelas no torque de 24,4 Nm fig 9.
