Capitulo 102
Aplicativo Volkswagen
Motor ACC
Golf 1.8L 1993-97
Cabrio 1.8L 1993-97
GTI 1.8L 1993-97
Jetta 1.8L 1993-97
A volkswagen recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Remova:
a -Correia de acessórios.b-Polia V do tensionador

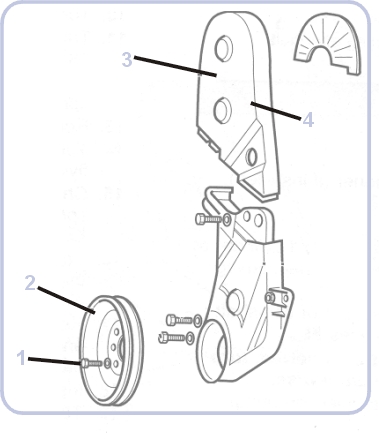

c -Parafusos da polia da arvore de manivelas fig. 1.
d -Polia da arvore de manivelas fig.2.
e -Polia da bomba d'água.
f -Protetores superior e inferior da correia dentada figs. 3 & 4.
2-Instale temporariamente a polia da arvore de manivelas.

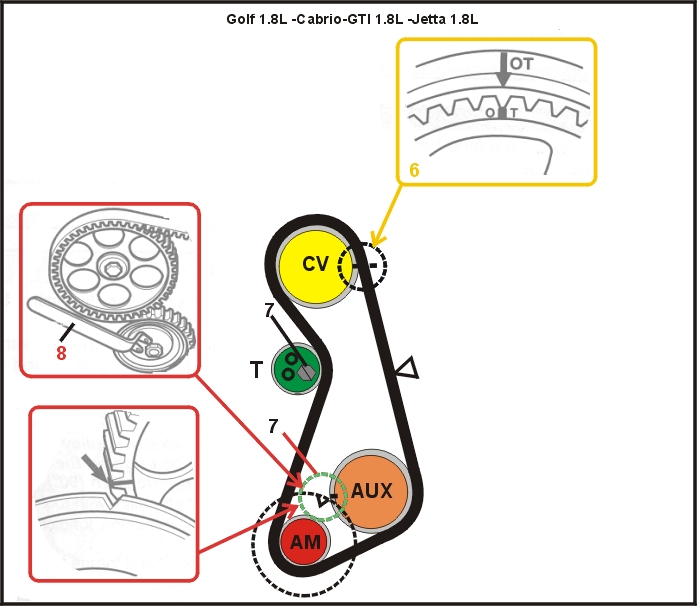

3-Gire a polia da arvore de manivelas até o alinhamento das marcas do ponto nas polia auxiliar e comando de válvulas figs. 5 & 6.
4-Remova a polia da arvore de manivelas
5-Solte o parafuso da polia tensora fig.7.
6-Gire a polia tensora no sentido anti-horário para o alivio da tenção da correia dentada.
7-Remova a correia dentada.
Nota: - Se usar a correia velha, marcar com um giz o sentido de rotação da Correia.
2-Instale a correia dentada na engrenagem das arvore de manivelas e na engrenagem auxiliar.
3
-Instale temporariamente a polia da arvore de manivelas e confira as marcas do ponto se estiverem erradas as corrija fig. 5 & 6.
4-Agora instale a correia dentada na engrenagem do comando de válvulas e mantenha a correia tensionada no lado oposto a o tensionador .
5-Gire no sentido horário a correia até 90° fig 9 para tencionar a correia dentada ,utilizando uma alicade de anéis fig 8.
6-Aperte o parafuso da polia tensora no torque de 45 Nm.
7-Gire a polia da arvore de manivelas por duas voltas insirindo o cilindro 1 no ponto morto superior após faça o alinhamento das marcas do ponto nas polia auxiliar e comando de válvulas figs. 5 & 6.
8-Cheque a tensão da correia dentada fig.9.
10-Instale o restante dos componentes na ordem inversa que foram retirados .
11-Torque do parafuso da polia da bomba d'água de 20.3 Nm.
