Capitulo 93





Aplicativo Peugeot



Motor XU9J4 DOHC

405 1.9L 89 a 92

Intervalo de Troca da Correia Dentada

A Montadora recomenda a troca da Correia dentada a cada 80,000Km

Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Precauções Especiais

a - Desconecte o cabo terra da Bateria

b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f - Observe todos torques.

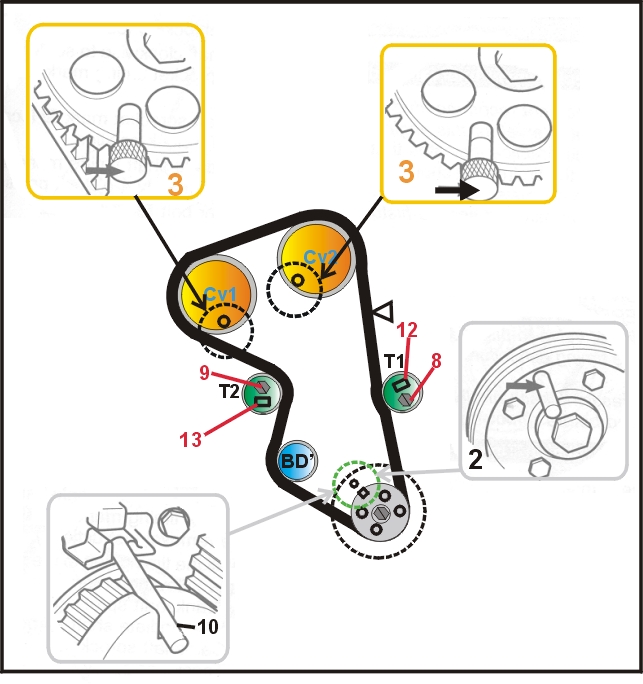

Diagrama:


Remoção

1-Remova:

a -Protetor do Cabeçote

b-Protetor direito da água

c-Correias acessórias

d-Alternador

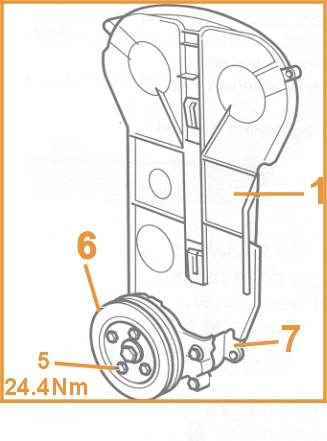

e -Protetor da correia dentada fig.1.


2-Girar a engrenagem da árvore de manivelas no sentido horário e enserir um pino (0153G) fig 2 na polia da árvore de manivelas e bloco de cilindros.


3-Instale na engrenagem do comando um pino (0153M) fig 3 na engrenagem e cabeçote.

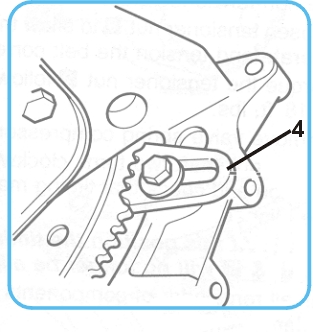

4-Instale na gremalheira um fixador ferramenta (P/N 91.71)


5-Remova:

a) -Pino (0153G)  da Polia da arvore de manivelas fig.2 .

b) -Parafuso da polia da àrvore de Manivelas Fig 5

c) -Polia da àrvore de Manivelas Fig 6

d) -Protetor Inferior  da Correia fig 7


6-Solte os parafusos do tensionador  e puxe o tensionador soltando a correia fig 8 e 9

7-Remova a Correia

Instalação

1-Confira a colocação do pino de ponto do  na Árvore de Manivelas Bloco de Cilindros fig.10


2-Instale na engrenagem do comando um pino (0153M) fig 3 na engrenagem e cabeçote.


5-Instale a correia dentada na seguinte ordem:

a) - Engrenagem de Comando CV1

b) - Engrenagem de Comando CV2

c) - Polia tensionadora T1

d) - Engrenagem da àrvore de Manivelas

e) - Engrenagem da Bomba de Água BD

f) - Polia tensionadora T2

6-Mantenha a correia tensionada na instalação.

7-Installe uma ferramenta chamada SEEM para medir o tensionamento da Correia fig 11


8-Solte o parafuso do tensionador fig 8   e 12  e  meça a tensão da correia que deve ser de 15 SEEM Units

9-Aperteo parafuso fig 8 da polia tensionadora T1 20 Nm

10-Solte o parafuso do tensionador fig 9   e 13 e  meça a tensão da correia que deve ser de 25 SEEM Unidades

11-Aperteo parafuso fig 9 da polia tensionadora T2 20 Nm

12-Remova o pino de ponto do comando de válvulas, da árvore de Manivelas fig. 3 e 10 e remova o medidor de tensão da correia fig 11.

13-Remova a ferramenta que fixa a Gremalheira.


14- Gire no sentido horário duas voltas do motor até as marca de ponto fig 10.

15-Instale o Medidor de Tensão da Correia  e checar a pressão da correia que deverá ser de 40 a 50 SEEM unidades

10-Instale os componentes restantes na ordem inversa que foram retirados

11-Instale o a polia da arvore de manivelas e aperte o parafuso fig.5 no torque de   a 24.4 Nm.
