Capitulo 92
Aplicativo Peugeot
Motor ZDJL
505 2.2L 1986-92
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
a - Desconecte o cabo terra da Bateria
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Remova:
a -Ventuinha do radiador
b -Correias dos acessórios
c -Protetor do cabeçote
d -Protetor Inferior da correia dentada.

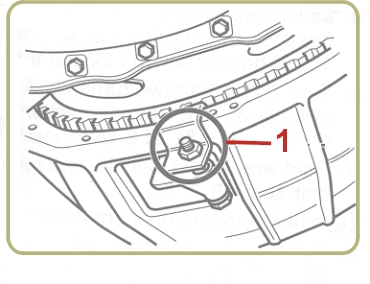

2-Instale a ferramenta fixadora no volante do motor na gremalheira. fig 1
3-Remova

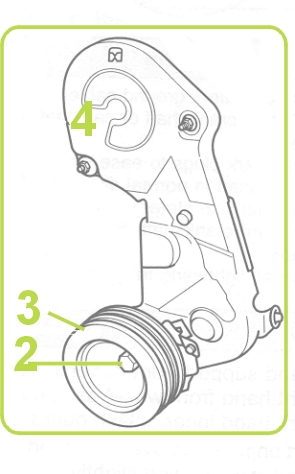

e -Parafuso da polia da arvore de manivelas fig.2.
f -Polia da arvore de manivelas fig.3.
g -Protetor da correia dentada fig.4.
4-Remova a ferramenta fixadora da gremalheira fig 1

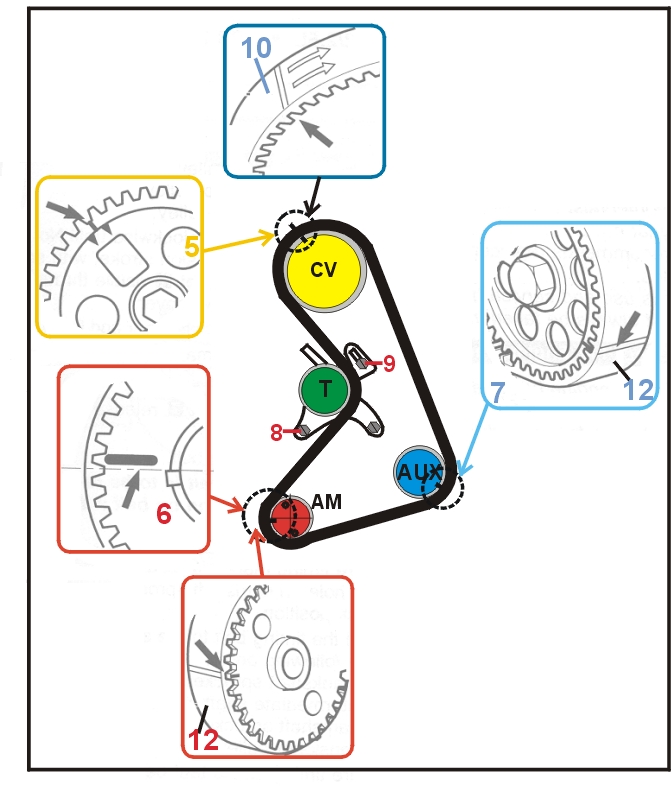

5- Gire a arvore de manivelas e confira as marcas de ponto fig.5 & 6.
6-Insira marca da polia intermediaria fig.7.
7-Solte o parafuso do tensionador fig 8 e o fixador da regulagem do tensionador fig 9
8-Puxe o tensionador e aperte o parafuso de regulagem fig 9
9-Remova a correia.
1-Instale a ferramenta 0144AZ na tampa de cilindro e gire firmemente a polia de comando.
2-Ensira as engrenagens nas marcas
fig 5,6 e 7.
3-Instale a Correia na seguinte ordem
a) - Engrenagem da Árvore de Manivelasb) - Engrenagem Intermediaria.
c) - Engrenagem do Comando.
d) - Polia Tensionadora
4-Ensira as engrenagens nas marcas fig
10,11 e 12.
5-Deixe a correia esticada no lado oposto ao tensionador
6-Solte o fixador do tensionador
fig 9 faça o tensionador operar e cheque a tensão da correia.7-Aperte os parafusos do auto tensor no torque
24 Nm fig 9 e8.
8-Remova a ferramenta 0144AZ da tampa de Cilindro.
9- Gire a árvore de manivelas por duas voltas no sentido horário e alinhe nas marcas
da engrenagens nas marcas fig 5,6 & 7.10-Instale os componentes restantes na ordem inversa que foram retirados
11- Instale o a polia da arvore de manivelas e aperte o parafuso
fig.2 no torque de 127 Nm.
