Capitulo 87





Aplicativo Mitsubishi



Motor 4G37 SOHC

Eclipse 1.8L DOHC 1990-94

Intervalo de Troca da Correia Dentada

A Montadora recomenda a troca da Correia dentada a cada 80,000Km

Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Precauções Especiais

a - Desconecte o cabo terra da Bateria

b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f - Observe todos torques.

Diagrama:




Remoção

1-Remova o suporte do motor:

a -Retire a caixa dianteira do motor

b -Correia de  acessórios.

c -Polia da bomba d'água

d-Protetor da correia superior fig 1

e -Parafuso da Polia da arvore de manivelas fig.15.

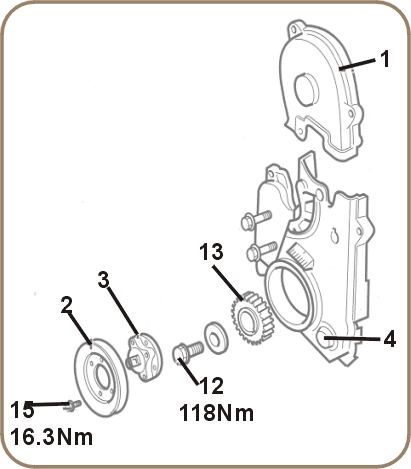

f -Polia da arvore de manivelas e adaptador fig.2 & 3.

g -Protetor das correias dentadas fig.4.

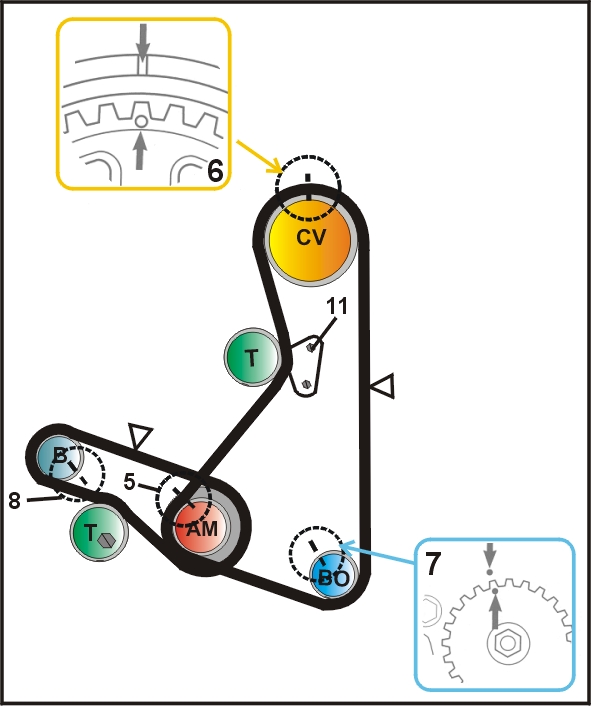

3-Gire a arvore de manivelas no sentido horário e insira  o Cilindro 1 no ponto morto superior nas marcas de ponto fig 5,6,7 & 8.


4-Solte os parafusos da polia tensora fig.11 & 10.


5-Remova a correia dentada.

Instalação

1-Ensira o motor nas marcas de ponto fig. 5,6 & 7.


2-Instale a correia dentada no sentido anti-horário começando pela engrenagem da arvore de manivelas.

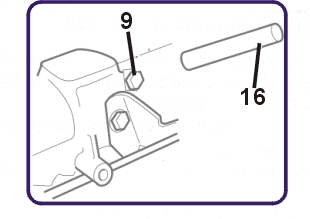

NOTA-Checar a posição da engrenagem da bomba de óleo, remover um plug fig 9  e ensira uma ferrramenta de 0,30 in fig 16 de diametro, assegure-se que a ferramenta possa ser enserida. Agora não mova a engrenagem.


3-Solte o parafuso da polia tensora fig.10.


4-Remova o pino do bloco do motor fig.16.

5- Gire no sentido horário duas voltas do motor até as marcas de ponto fig.7.

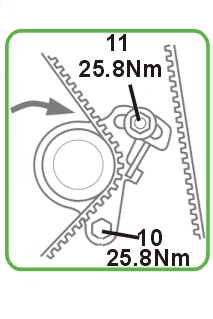

6-Aperte o parafuso da polia tensora e tencione a polia no torque de 25.8 Nm fig 10 e 11.

NOTA:Observe a correta seqüencia de torques 10 & 11 para que a correia fique corretamente tensionada.

8-Instale o plug  no bloco do motor fig.9 & 16.

9- Instale os componentes restantes na ordem inversa que foram retirados

10-Instale o a polia da arvore de manivelas e aperte o parafuso fig.15 no torque de 16.3 Nm.

Remoção da Correia Balançeadora

1-Remova a Correia de Sincronismo como descrito.

2-Ensira a Engrenagem da árvore de manivelas e a polia Balanceadora nas marcas Fig 5 & 8.

3-Remova o parafuso da árvore da manivelas flange e engrenagem fig 12 & 13.

4-Remova o parafuso do tensionador do balanceador  e polia fig 14.

5-Remova a Correia do Balanceador.

Instalação da Correia Balanceadora

1-Ensira a Engrenagem da árvore de manivelas e a polia Balanceadora nas marcas Fig 5 & 8.


2-Instale a correia do Balançeador e polia do tensionador a correia deve ser istalada primeiro pelo lado oposto do tensionador.

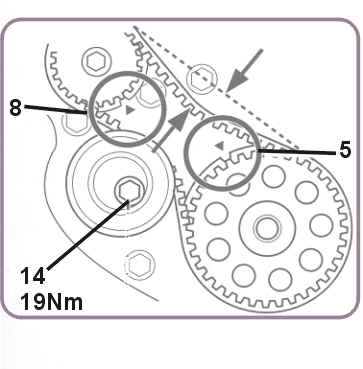

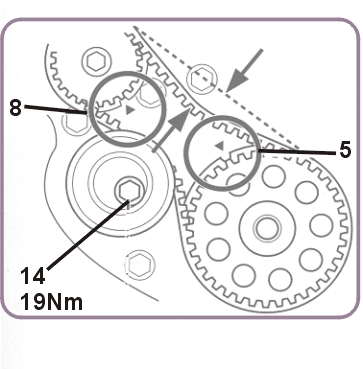

3-Empure o tensionador no sentido horário  e aperte o parafuso do tensionador com o torque de 19Nm fig 14

4-Intale o parafuso da árvore da manivelas flange e engrenagem fig 12 & 13 e de um torque de 118Nm


5-Instale a Correia de Sincronismo como descrito anteriormente..
