Capitulo 85
Aplicativo Mitsubishi
Motor 6G72 SOHC
Galant Sigma 3.0L V6 87-98
3000 GT 3.0L V6
Diamante 3.0L V6 87-98
Montero 3.0L V6 87-98
Pajero 3.0L V6 87-98
Pickup/Mighty Max 3.0L V6 87-98
Sigma 3.0L V6 87-98
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-De espaço na dianteira do motor.
2-Suspenda o motor e Remova:
a -Protetor inferior do motorb -Radiador e mangueiras.
c -Suporte da ventuinha do radiador
d -Correias do acessórios
e -Alternador
f -Compressor do ar condicionado
g -Bomba da direção hidraulica.

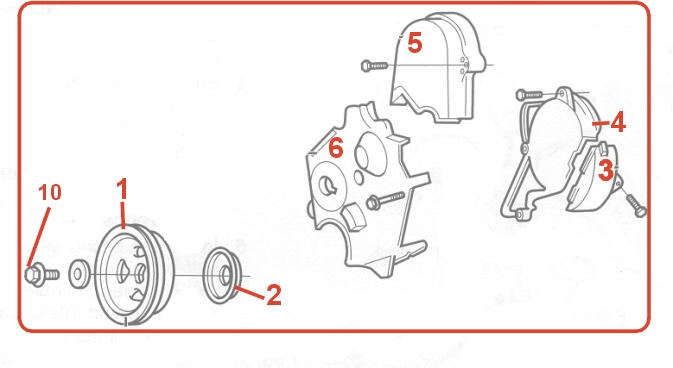

h -Parafuso da Polia da arvore de manivelas fig.10.
i -Polia da arvore de manivelas e arruela guia fig.1 & 2.
j - Capa do protetor das correias dentadas fig.3.
l -Protetor inferior das correias dentadas fig. 4,5 & 6.

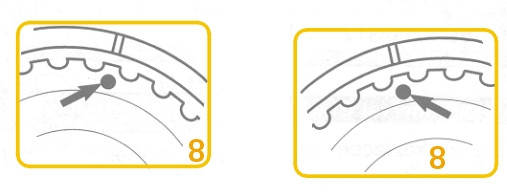

3-Gire a arvore de manivelas no sentido horário e insira o cilindro 1 no ponto morto superior e as polias nas marcas de ponto
fig 7 & 8.
4-Solte o parafuso da polia tensora e empure o tensionador soltando a correia
fig.9.5-Remova a correia dentada

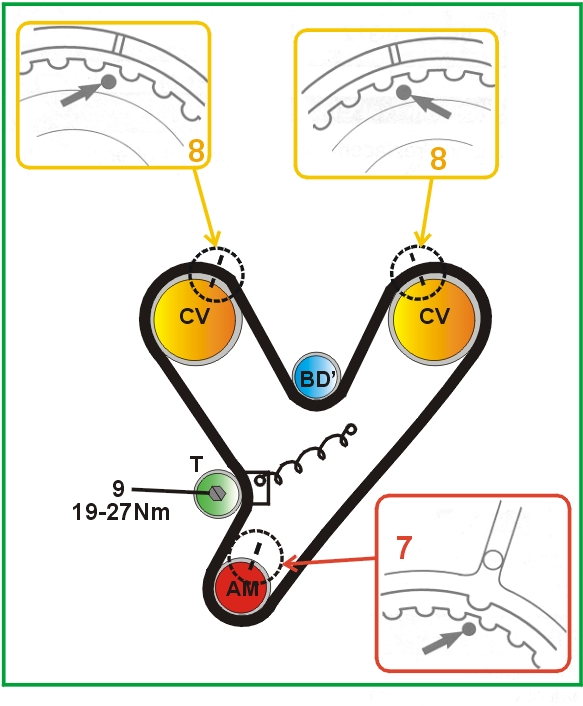

1-Ensira o motor nas marcas de ponto
fig. 8 & 7.
2-Instale a correia dentada na seguinte ordem:
a -Engrengem da arvore de manivelasb -Egrenagem do comando de valvulas
c -Polia da bomba d'água
d -Engrenagem do comando de válvulas
e -Polia tensora
3-Instale a correia dentada começando pela engrenagem da arvore de manivelas pelo lado oposto ao tensionador .
4-Solte o parafuso da polia tensora e faça o tensionador operar
fig.9.5-Gire a arvore de manivelas por duas voltas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto fig
8 & 9.6-Aperte o parafuso da polia tensora no torque de 19 a 27 Nm.
7-Instale os componentes restantes na ordem inversa que foram retirados
8-Instale o a polia da arvore de manivelas e aperte o parafuso
fig.10 no torque de 135 a 157.7 Nm.
