Capitulo 84
Aplicativo Kia
Motor FE-SOHC
Sportage 2.0L 95-97
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
a - Desconecte o cabo terra da Bateria
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.

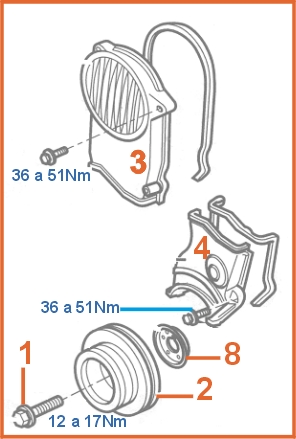

1-Remova o parafuso da polia da arvore de manivelas Fig.1.
2-Remova:
a -Correias de acessóriosb -Polia da arvore de manivelas Fig.2.
c -Protetor das correias dentadas fig.3 & 4.

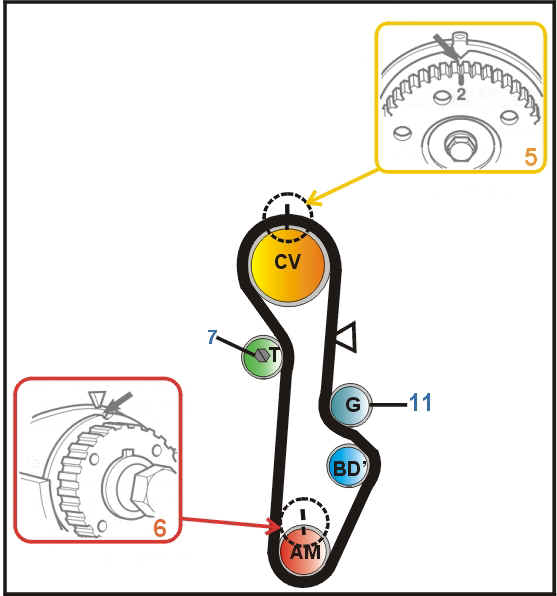

3-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto
fig 6 & 5.
4-Solte o parafuso da polia tensora empura o tensionador soltando a correia
fig.7.5-Remova o prato guia da polia
Fig.8 da engrenagem da arvore de manivelas.6-Remova da correia dentada.
1-Solte o parafuso do tensionador
fig 7 e remova a mola tensionadora fig 9 checar a tensão da mola que deve ser de 2,24 ins e gire a polia do tensionador e polia guia se estiverem pesadas ou raspando trocar as mesmas.
2-Ensira o motor nas marcas de ponto
fig. 5 & 6.
3-Instale a correia dentada no sentido anti-horário começando pela engrenagem da arvore de manivelas, mantenha a correia esticada no lado oposto a o tensionador.
4-Solte o parafuso da polia tensora
e faça o tensionador operar fig.7.5- Gire no sentido horário duas voltas do motor até as marcas de ponto e aperte o parafuso da arvore de manivelas
Fig.7 no torque de 36 a 51 Nm.6-Instale o prato guia
Fig.8 corretamente.7- Instale os componentes restantes na ordem inversa que foram retirados
8-Instale o a polia da arvore de manivelas e aperte o parafuso
fig.1 no torque de 12,2 17.6 Nm.
