Capitulo 82





Aplicativo Kia



Motor FE-DOHC

Sportage 2.0L 16V 95-97

Intervalo de Troca da Correia Dentada

A Montadora recomenda a troca da Correia dentada a cada 80,000Km

Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Precauções Especiais

a - Desconecte o cabo terra da Bateria

b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f - Observe todos torques.

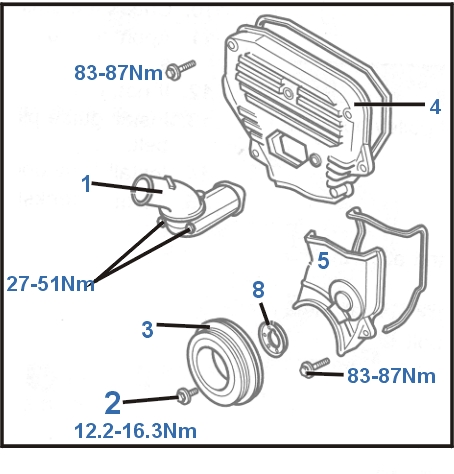

Diagrama:




Remoção

1-Drene o sistema de arrefecimento.

2-Remova:

a -Correias de acessórios

b -Suporte da ventuinha do radiador

c -Termostato alojado fig.1.


d -Parafuso polia da arvore de manivelas Fig.2.

e -Polia da arvore de manivelas Fig.3.

f -Protetor das correias dentadas fig.5 & 4.

3-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto fig 6 & 7.


4-Remova o prato guia da polia Fig.8 da engrenagem da arvore de manivelas.


5-Solte o parafuso da polia tensora fig.9.

6-Remova da correia dentada.

Instalação

1-Remova a mola do tensionador  e cheque a mola reinstale a mola do tensionador fig 11


2-Ensira o motor nas marcas de ponto fig. 7 & 6.




2-Instale a correia dentada no sentido anti-horário começando pela engrenagem da arvore de manivelas pelo lado oposto ao tensionador .

3-Solte o parafuso da polia tensora fig.9.

4- Gire no sentido horário duas voltas do motor até as marcas de ponto fig 6 e 7.

5-Gire no sentido horário e coloque o motor na marca de ponto "S" no comando de válvulas fig.10.


6-Aperte o parafuso da polia tensora Fig.9 no torque de 36 a 51 Nm.

7- Instale os componentes restantes na ordem inversa que foram retirados

8-Instale o a polia da arvore de manivelas e aperte o parafuso fig.2 no torque de 12,2 a 16.3 Nm.


9-Preencha o sistema de arrefecimento.
