Capitulo 81
Aplicativo Kia
Motor B6
Sephia 1.6L SOHC 94-96
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Crie um espaço entre o motor e o suporte da frente do veiculo.
2-Remova:
a -Correias de acessóriosb -Polia da bomba d'água.

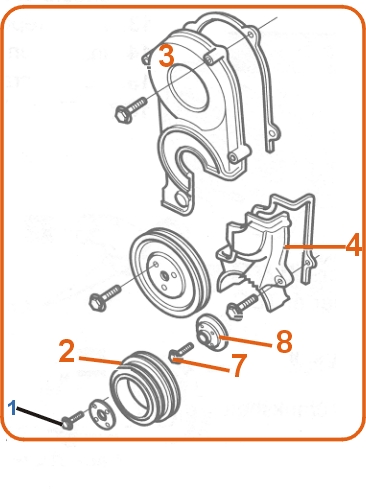

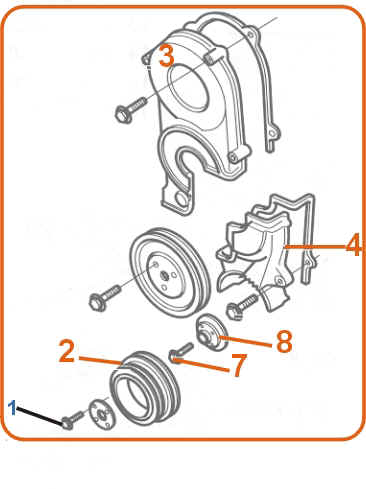

c -Parafuso polia da arvore de manivelas Fig.1.
d -Polia da arvore de manivelas Fig.2.
e -Protetor das correias dentadas fig.3 & 4.

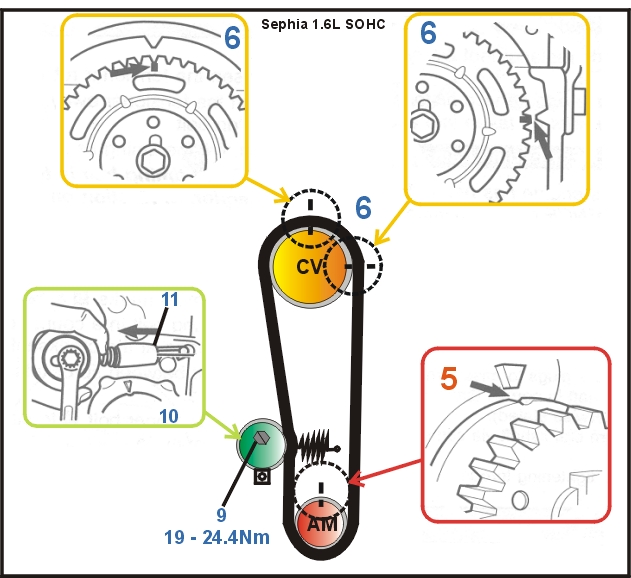

3-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto fig 6 & 5.
4-Remova :
a -Parafuso da polia chefe da arvore de manivelas Fig.7.
b -Polia chefe da arvore de manivelas Fig.8.
6-Solte o parafuso da polia tensora fig.9.
7-Empure a polia do tensionador coloque a correia estique e aperte oparafuso fig 10 e 9.
6-Remova:
a -Correia dentada.
b -Polia tensora Fig.10.
c -Mola Fig.11
1-Instale a mola fig.11 e a polia tensora Fig.10 confira a tensão da mola que deve ser de
2,52 ins.
2-Ensira o motor nas marcas de ponto
fig. 5 & 6.
3-Instale a correia dentada no sentido anti-horário começando pela engrenagem da arvore de manivelas pelo lado oposto ao tensionador .
4-Gire a arvore de manivelas por duas voltas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto
fig 5 & 6.5-Solte o parafuso da polia tensora e aplique tensão na correia
fig.9.6-Aperte o parafuso da polia tensora
Fig.9 no torque de 19 a 24.4 Nm.
7-Gire a arvore de manivelas por duas voltas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto
fig 5 & 6.8- Instale os componentes restantes na ordem inversa que foram retirados
9-Instale o a polia da arvore de manivelas e aperte o parafuso
fig.7 no torque de 140 a 166 Nm.10- Instale o a polia chefe da arvore de manivelas e aperte o parafuso
fig.1 no torque de 12,2 a 17 Nm.
