Capitulo 80
Aplicativo Isuzu
Motor Vin code W
Trooper 3.2L V6 DOHC
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Remova:
a-Filtro de arb -Correias de acessórios
c -Suporte da ventuinha do radiador
d -Ventuinha do radiador e polia da ventuinha.

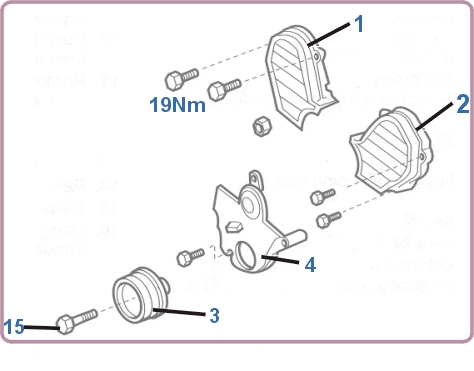

e -Termostato alojado fig.1.
f -Parafuso polia da arvore de manivelas Fig.15.
g -Polia da arvore de manivelas Fig.3.
h -Protetor do carter
j -Protetor das correias dentadas fig.1,2 & 4.
3-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto fig 5 & 6.
4-Solte o parafuso da polia do tensionador fig 9.
5-Solte o parafuso do tensionador fig.10 & 11 e remova o auto tensor fig 12.
6-Remova da correia dentada.
1-Confira o funcionamento do auto tensor e a caso de algum vazamento de óleo o substitua.
2-Impurre o cilindro do auto tensor e encaixe o pino de tranca nos orificios do cilindro e da carcaça do auto tensor
Fig 13.3-Instale o auto tensor
fig.12 e aperte os parafusos Fig 10 & 11 no torque de 21.7 Nm.
4-Ensira o motor nas marcas de ponto fig. 5 & 6.
5-Instale a correia dentada no sentido anti-horário oposto do tensionador e alinhe as engrenagens nas nas marcas da fig
7 e 8 começando pela engrenagem da arvore de manivelas.
Nota: Deve ser possivel ler a palavra ISUZU na correia em frente ao motor.
6-Solte o parafuso da polia tensora
fig.9 gire a polia no sentido antiorário. Aperte o parafuso da polia tensora Fig.9 no torque de 43 Nm.7-Remova o pino de tranca do auto tensor
fig. 139- Gire no sentido horário duas voltas do motor até as marcas de ponto
fig 5 e 6.10-Instale os componentes restantes na ordem inversa que foram retirados
11-Instale o a polia da arvore de manivelas e aperte o parafuso
fig.15 no torque de 167 Nm.
