Capitulo 77
Aplicativo ISUZU
Motor Vin code digit 8=E
Rodeo 2.6L 91-97
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Remova:
a -Correias de acessóriosb -Suporte superior da ventuinha do radiador

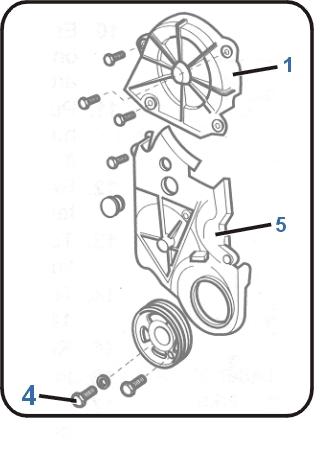

c -Protetor das correias dentadas fig.1.

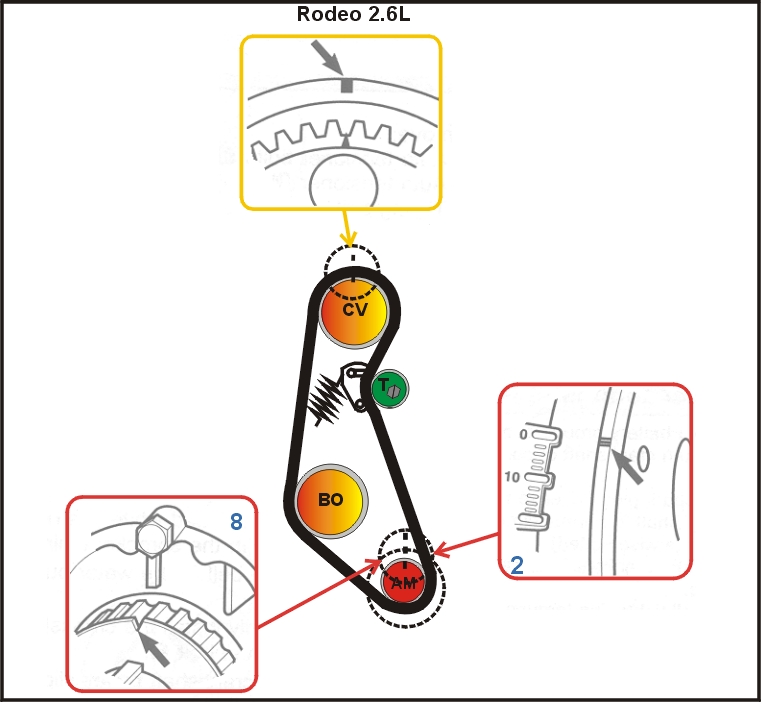

3-Gire a arvore de manivelas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto fig 2 e 3
3-Remova:
a -Correia dentada do ar conicionado
b -Bomba da direção hidraulica
c -Motor de Partida
d -Polia da Bomba d'água
4 -Parafuso da polia da arvore de manivelas fig.4
a -Polia da arvore de manivelas
b -Protetor inferior da arvore de manivelas fig.5.
5-Remova o parafuso da polia tensora fig 6 e 7
6-Checar se a polia da árvore de manivelas esteja na marca Fig 8
7- Puxar o tensionador para afrouxar a correia.
7-Remova a correia dentada.
1-Ensira as polias nas marcas de ponto fig. 3 & 8.
2-Instale a correia dentada no sentido hoário iniciando pela arvore de manivelas.
Nota: Assegure-se que a correia esteja esticada no lado oposto ao tensionador.3-Solte o parafuso da polia tensora e faça o tensionador operar
fig.7.4-Aperte levemente o parafuso
fig.7.5-Gire a arvore de manivelas no sentido antihorário por duas voltas e insira o cilindro 1 no ponto morto superior.
6-Ensira as polias nas marcas de ponto
fig. 3 & 8.
7-Sollte o parafuso da polia tensora e faça o tensionador operar
fig.7.8-Aperte o parafuso do tensionador no torque de 19 Nm
fig.7. e 12,2 Nm fig 69-Instale os componentes restantes na ordem inversa que foram retirados
10-Instale o a polia da arvore de manivelas e aperte o parafuso
fig.4 no torque de 118 Nm.
