Capitulo 76
Aplicativo Isuzu
Motor F22B6,F23A1,F23A7
Oasis 2.2L 96-98
Oasis 2.3L 96-98
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
B - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
C - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
D - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
E - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
F - Observe todos torques.
1-De espaço no suporte dianteiro do veiculo:
a -Roda dianteira esquerda e caixa de roda b -Protetor inferior do motor 2-Remova e suspenda o motor: a -Cabos do alternador b -Correias do acessórios c -Calso do motor d -Vára do óleo e a mangueira guia. e -Protetor do cabeçote. f -Protetor superior correia dentada fig.1
3-Gire a arvore de manivelas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto
fig 2

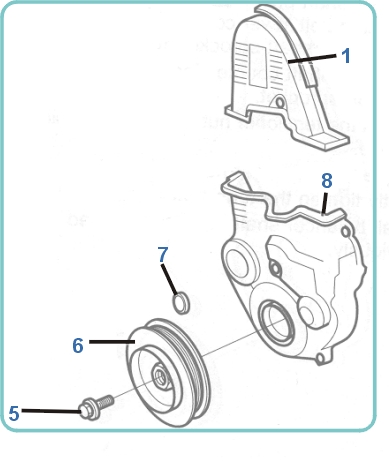

5-Remova:
a -Parafuso da polia da arvore de manivelas fig.5 b -Polia da arvore da arvore de manivelas c- Selo de borracha fig 7 d -Protetor inferior correia dentada fig.86-Confira as marcas de ponto na correia balanceadora fig.10.
1-Ensira as polias nas marcas de ponto fig. 9 & 10
2-Remova o plug do bloco do cilindro
fig.12 e ensira o parafuso de tranca ou um pino de 6 x 100mm fig.13.
3-Gire o balancin até o pino encaixar e entrar.
4-Instale:
a -Correia dentada balanceadora b -Engrenagem balanceadora da arvore de manivelas5- Solte a Chaveta do tensionador e faça o tensionador operar fig 11
6-Remova o parafuso de tranca fig.13 e aperte o plug fig. 12 no torque de 30 Nm.
7-Instale temporariamente a polia da arvore de manivelas fig.6.
8-Gire uma volta a arvore de manivelas no sentido anti-horário.
9- Aperte a chaveta fig 11 com um torque de 45 Nm.
10-Remova o parafuso do braço do tensionador.
11-Remova a polia da arvore de manivelas e instale os componentes na ordem reversa que foram retirados.
12-Aperte os parafusos da polia da arvore de manivelas no torque de 246 Nm.

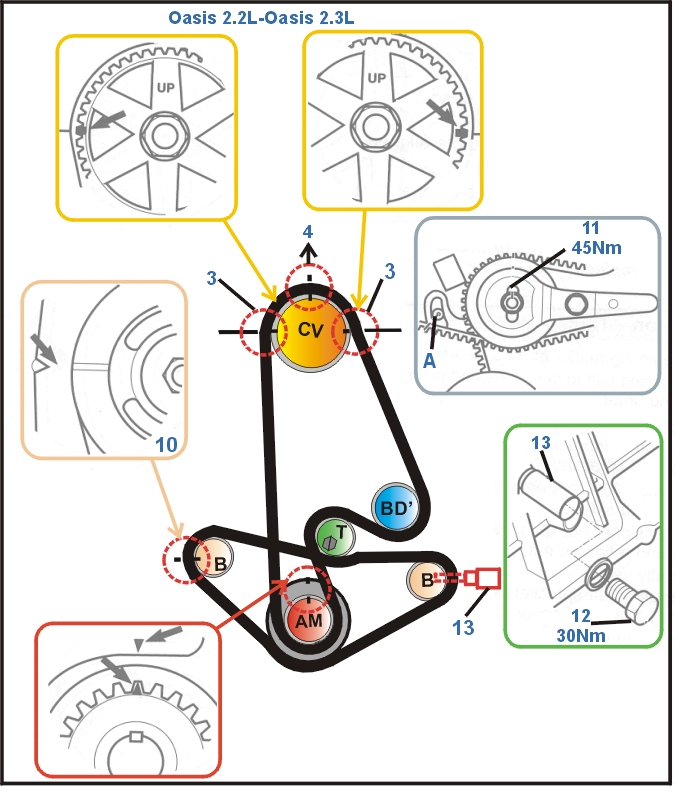

Diagrama
1-Remova a correia descrita acima.
3- Ensira a polia nas marcas de ponto
fig.3 4 & 9.
5-Remova os parafuso do braço da polia tensora
fig.A.
6-Remova a correia dentada .
1- Ensira a polia nas marcas de ponto
fig.3,4 & 9.
2-Instale a correia dentada na seguinte ordem:
a -Engrenagem da Arvore de manivelas b -Polia tensora c -Engrenagem da bomba d’ água d -Engrenagem do comando de válvulas Nota: Assegure-se que a correia esteja esticada no lado oposto ao tensionador. 3- Solte a Chaveta do tensionador e faça o tensionador operar fig 11.
4-Instale temporariamente :
a -Instale a engrenagem balancedora na arvore de manivelas b -Protetor inferior da correia dentada fig.8.
c -Polia da arvore de manivleas fig.6.
5- Gire o motor pe arvore de manivelas 6 voltas no sentido anti-horário
6-Ensira a arvore de manivelas na marca de ponto fig.2 eno comando de válvuals fig.3 & 4.
7-Remova:
a -A engrenagem balancedora na arvore de manivelas
b -Protetor inferior da correia dentada fig.8.
c -Polia da arvore de manivleas fig.6.
8-Gire a arvore de manivelas 3 dentes no sentido anti-horário do comando de válvulas.
9-Aperte o parafuso da polia tensora no torque de 45 Nm.
10-Instale a correia principal descrita acima.
