Capitulo 75
Aplicativo Isuzu
Motor 4XF1-W
Stylus 1.8L 91-93
Impulse 1.8L 91-93
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Suspenda o motor.
2-Remova:
a -Retire a roda direitab -Correias de acessórios
c -Cabos engatados na frente do protetor superior da correia dentada.

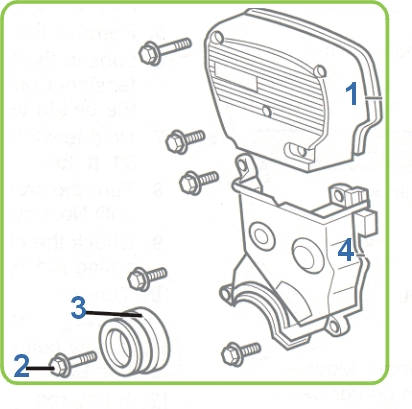

d -Protetor superio da correia dentada fig.1.
e -Mangueira de descarga dianteira.
f -Proteções da caixa de transmição
g -Remova o protetor da caixa de roda.
h -Parafuso da polia da arvore de manivelas fig.2.
i -Polia da arvore de manivelas fig.3.
j -Protetor inferior da correia dentada fig.4.
3- Remova o parafuso da polia e talha da polia da Árvore de Manivelas fig 2 e 3.
4-Remova o protetor da Correia fig 4

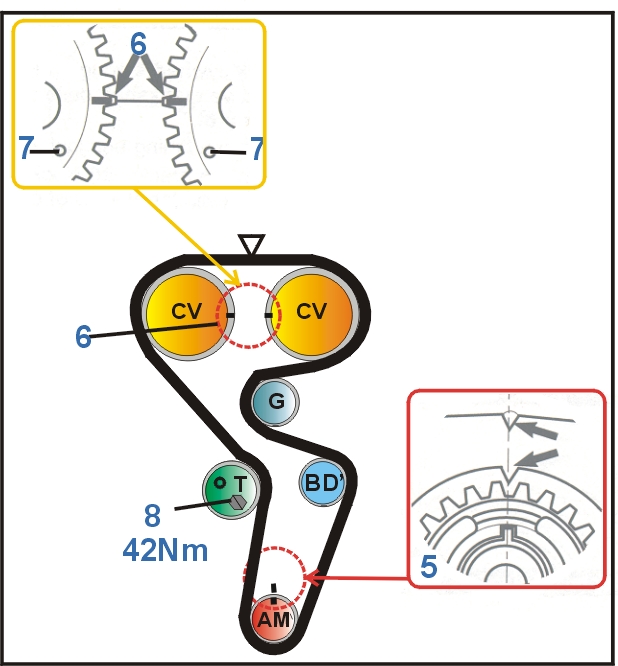

5-Gire a arvore de manivelas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto fig 5 & 6.
6-Observe na engrenagem do comando de válvulas está na marca, use um parafuso de 6mm fig.7.
7-Solte o parafuso da polia tensora fig.8 gire meia volta.
8-Use uma chave allen e gira a polia tensora no sentido horário
9-Remova da correia dentada.
1-Confira o funcionamento da polia tensora.
2-Ensira as polias nas marcas de ponto fig. 5 & 6.
3-Instale a correia dentada na seguinte ordem:
a -Engrenagem da arvore de manivelas
b -Engenagem da bomba d'água.
c -Polia guia
d -Engrenagem do comando de válvulas descarga.
e - Engrenagem do comando de válvulas admissão
f -Polia tensora.
Nota: Assegure-se que a correia esteja esticada no lado oposto ao tensionador.
4-Solte o parafuso das engrenagens do Comando de válvulas fig 7
5-Tensione a polia tensora e o parafuso no torque de 42 Nm.
8-Gire a arvore de manivelas no sentido horário e insira o cilindro 1 no ponto morto superior.
7-Gire mais 60° no sentido horário e checar a tensâo da Correia..
8-Instale os componentes restantes na ordem inversa que foram retirados
9-Instale o a polia da arvore de manivelas e aperte o parafuso fig.2 no torque de 148.2Nm.
