Capitulo 73
Aplicativo Isuzu
Motor 4XE1
I-Mark 1.6L 88-89
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Remove:
a -Correias de acessórios
b -Clip de segurnça do ar condicionado

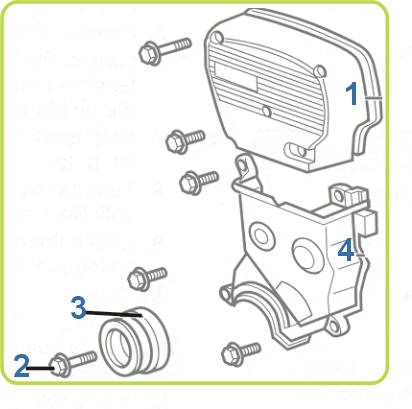

c -Protetor superio da correia dentada fig.1.
2- Suporte do Motor
3-Suspenda o motor e remova
a -Retire a roda direita
b -Parafuso da polia da arvore de manivelas fig.2.
c -Polia da arvore de manivelas fig.3.
d -Protetor inferior da correia dentada fig.4.
2-Gire a arvore de manivelas no sentido horário e insira o cilindro 1 no ponto morto superior e as engrenagens nas marcas de ponto fig 5 & 6.
4-Observe na engrenagem do comando de válvulas está na marca, use um parafuso de 6mm fig.7.
5-Solte o parafuso da polia tensora fig.8 gire meia volta.
6-Remova da correia dentada.
1-Confira o funcionamento da polia tensora.
2-Ensira as engrenagens nas marcas de ponto fig. 5 & 6.
3-Instale a correia dentada na seguinte ordem:
a -Engrenagem da arvore de manivelas
b -Engenagem da bomba d'água.
c -Polia guia
d -Engrenagem do comando de válvulas descarga.
e - Engrenagem do comando de válvulas admissão
f -Polia tensora.
Nota: Assegure-se que a correia esteja esticada no lado oposto ao tensionador.
4- Soltar o parafuso nas engrenagens do comando de Válvulas fig 7
5-Solte o parafuso da polia tensora fig.8.
6-Aperte a polia tensora e o parafuso no torque de 42 Nm.
7-Gire a arvore de manivelas no sentido horário por duas voltas e insira o cilindro 1 no ponto morto superior.
8-Checar as engrenagens nas marcas de ponto fig. 5 & 6.
7-Gire mais 60° no sentido horário.
8-Instale os componentes restantes na ordem inversa que foram retirados
9-Instale o a polia da arvore de manivelas e aperte o parafuso fig.2 no torque de 167 Nm.
