Capitulo 72
Aplicativo Isuzu
Motor 4XC1,4XC1T,4XE1-V
I-Mark 1.5L 85-93
I-Mark 1.5L Turbo 85-93
Stylus 1.6L 1985 A 1993
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Suspenda o motor e remova:
a -Barra de torque lateral traseira (I-Mark).b -Isolador do lado direito
c -Correias de acessórios

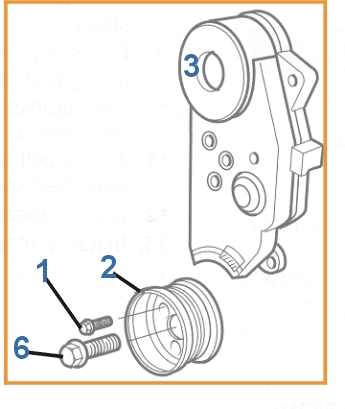

d -Parafuso da polia da arvore de manivelas fig.1.
e -Polia da arvore de manivelas fig.2.
f -Protetor inferior da correia dentada fig.3.

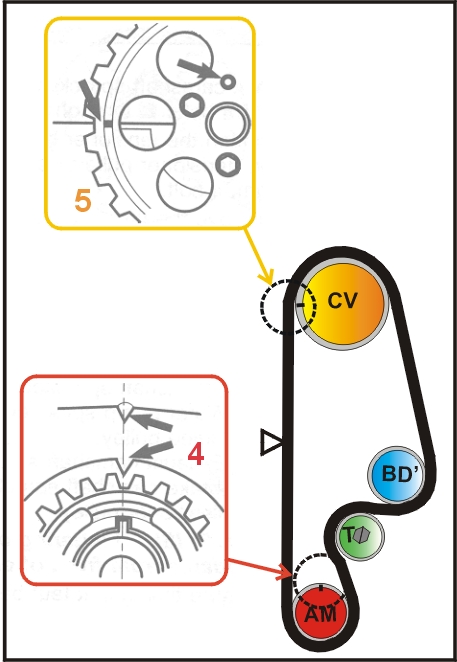

2-Gire a arvore de manivelas no sentido horário e insira o cilindro 4 no ponto morto superior e as engrenagens nas marcas de ponto fig 4
3- Checar o ponto da engrenagem do comando fig 5
4-Remova o parafuso do cubo da arvore de manivelas e a arruela fig.6.
5-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto fig 4 & 5.
6-Solte o parafuso da polia tensora fig.7.
7-Use uma chave allen e gira a polia tensora no sentido horário
8-Remova da correia dentada.
1-Confira o funcionamento da polia tensora.
2-Ensira as Polias nas marcas de ponto fig. 4 & 5.
3-Instale a correia dentada na seguinte ordem:
a -Engrenagem da arvore de manivelas
b - Engrenagem do comando de válvulas.
c -Engenagem da bomba d'água.
d -Polia tensora.
Nota: Assegure-se que a correia esteja esticada no lado oposto ao tensionador.
4-Solte o parafuso da polia tensora e com uma chave Allen girar a polia fig.7.
5-Gire a arvore de manivelas no sentido antihorário por duas voltas por 50º e insira o cilindro 4 no ponto morto superior.
6-Ensira as engrenagens nas marcas de ponto fig. 4 & 5.
7- Soltar o Parafuso do tensionador faça o tensionador operar.
8-Aperte a polia tensora com uma chave Allen e o parafuso no torque de 50 Nm.
9-Gire a arvore de manivelas no sentido antihorário por duas voltas por 50º e insira o cilindro 4 no ponto morto superior.
10-Ensira as engrenagens nas marcas de ponto fig. 4 & 5.
11-Instale os componentes restantes na ordem inversa que foram retirados
12-Instale a arruela e o parafuso do cubo da arvore de manivelas fig.6. no torque de 148.2 Nm.
13-Instale o a polia da arvore de manivelas e aperte o parafuso fig.1 no torque de 6.7 Nm.
