Capitulo 71
Aplicativo Isuzu
Motor 4ZE1
Amigo 2.6L 88-95
Pickup 2.6L 88-95
Trooper II 2.6L 88-95
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Suspenda o motor e remova:
a -Correias de acessóriosb -Ventuinha do radiador

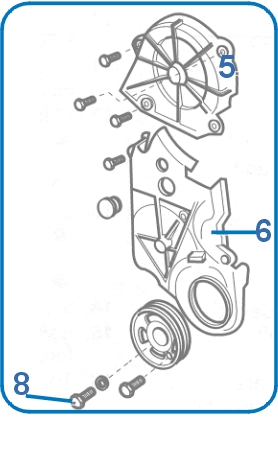

c -Protetor superior da correia dentada fig.5.

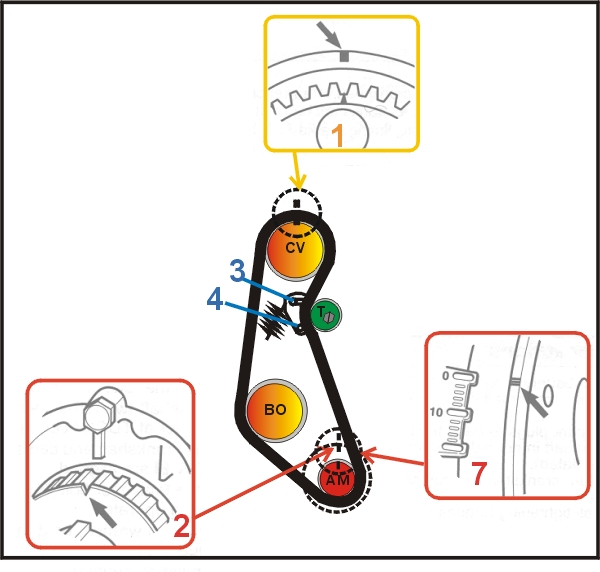

2-Gire a arvore de manivelas no sentido horário e insira o cilindro 4 no ponto morto superior e as engrenagens nas marcas de ponto fig 7 & 1.
3-Remova:
a -Polia da arvore de manivelas.
b -Parafuso da polia da arvore de manivelas fig.8.
c -Polia da arvore de manivelas.
d -Protetor da correia dentada fig.6.
2-Solte o parafuso da polia tensora fig.3 & 4.
3- Puxe o tensionado afrouxando a correia.
4-Remova da correia dentada.
1-Confira o funcionamento da polia tensora.
2-Ensira o motor nas marcas de ponto fig. 1 & 2.
3-Instale a correia dentada na seguinte ordem:
a -Engrenagem da arvore de manivelasb -Engrenagem da bomba de óleo.
c - Engrenagem do comando de válvulas.
d -Polia tensora.
4-Solte o parafuso da polia tensora fig.3.
2-Gire a arvore de manivelas no sentido horário por duas voltas e insira o cilindro 4 no ponto morto superior e as engrenagens nas marcas de ponto fig 2 & 1.
6- Aperte os parafusos do tensionador fig 3 torque de 13.6 a 24.4 Nm e o parafuso no fig 4 torque de 8 a 17.6 Nm.
7-Instale os componentes restantes na ordem inversa que foram retirados
8-Instale o a polia da arvore de manivelas e aperte o parafuso fig.8 no torque de 84 a 136 Nm.
