Capitulo 70
Aplicativo Isuzu
Motor 4ZC1-T vin code
F,4ZD1 VIN code L
Impulso 2.0L Turbo,
Amigo 2.3L
Impulse 2.3L
Pickup 2.3L
Trooper 2.3L
De 1984 a 1994
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Suspenda o motor e remova:
a -Correias de acessóriosb -Ventuinha do radiador
d -Polia da bomba d'água.
e -Polia tensora do ar condiconado.

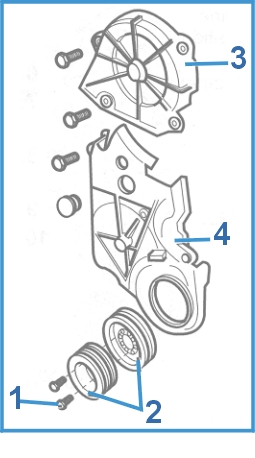

f -Parafuso da polia da arvore de manivelas fig.1.
g -Polia da arvore de manivelas. Fig.2.
h -Protetores da correia dentada fig.3 & 4.

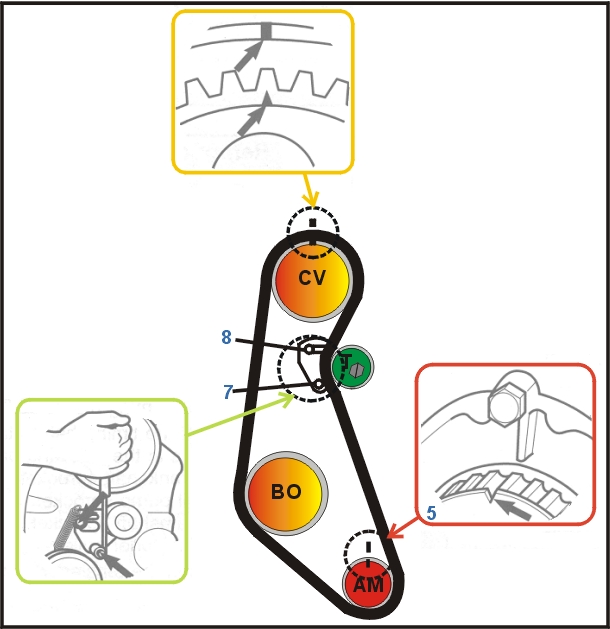

2-Gire a arvore de manivelas no sentido horário e insira o cilindro 4 no ponto morto superior e as engrenagens nas marcas de ponto fig 5 & 6.
3-Solte o parafuso da polia tensora fig.7 & 8.
4-Remova da correia dentada.
5-Remova a Mola tensionadora fig 9.
1-Ensira o motor nas marcas de ponto
fig. 5 & 6.
2-Checar a tensâo da Mola tensionadora que deve ser de 3.11 ins
Fig 9
3-Instale a correia dentada na seguinte ordem:
a -Engrenagem da arvore de manivelasb -Engrenagem da bomba de óleo.
c - Engrenagem do comando de válvulas.
d -Polia tensora.
4-Solte o parafuso da polia tensora fig.8.
Nota: Assegure-se que a correia esteja esticada no lado oposto ao tensionador.
5- Gire no sentido horário duas voltas do motor até as marcas de ponto fig.5 & 6.
6- Aperte os parafusos do tensionador fig 7 torque de 14.7 Nm e o parafuso no fig 8 torque de 24.4 Nm.
7-Instale os componentes restantes na ordem inversa que foram retirados
8-Instale o a polia da arvore de manivelas e aperte o parafuso fig. 1 no torque de 118 a 122 Nm.
