Capitulo 69
Aplicativo Hyundai
Motor G6-T
Sonata 3.0L V6
De 1990 a 1998
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f - Observe todos torques.
1-Levante no suporte dianteiro do motor:
2-Suspenda o motor.
Remova: a -Protetor do motorb -Protetor do lado esquerdo
c -Correias de acessórios
d -Bomba de pressão
e -Compressor do ar condicionado
f -Alternador
g -Tensor da correia dentada de acessórios.
3-Remova o calço do motor.

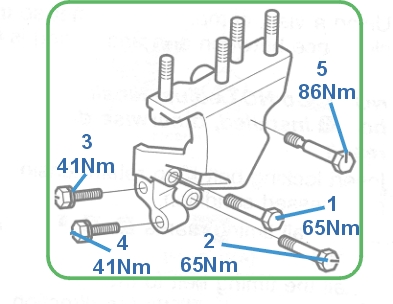

4-Remova os parafusos em sequencia em ordem fig.1 a 5.
5-Remova:
a -Parafuso da polia da arvore de manivelas fig.6.
b -Polia da arvore de manievlas fig.7.
c -Protetores da correia dentada fig.8,9,10 & 11.
d -Flange da correia dentada fig.12.
5-Gire a arvore de manivelas no sentido horário edeixe o cilindro 1 no ponto morto superior e insira nas marcas de ponto fig 13 & 14.
6-Solte o parafuso da polia tensora fig.15.
7- Empurre o tensionador soltando a correia
8-Remova da correia dentada.
1-Confira o funcionamento da polia tensora.
2-Ensira nas marcas de ponto
fig. 13 & 14.
3-Instale a correia dentada na seguinte ordem:
a -Engrenagem da arvore de manivelasb -Engrenagem do comando de válvulas traseiro.
c -Polia da bomba d'água
d - Engrenagem do comando de válvulas dianteiro.
e -Polia tensora.
4- Gire no sentido horário duas voltas do motor até as marcas de ponto fig. 13 & 14..
5-Solte o parafuso da polia tensora fig.15.
6-Gire no sentido horário duas voltas do motor até as marcas de ponto fig.13 & 14.
7-Aperte o parafuso da polia tensora no torque de 28 Nm.
8-Instale os componentes restantes na ordem inversa que foram retirados
9-Instale os parafusos do monte parentese fig.1 a 5 no torque especificado
10-Instale o a polia da arvore de manivelas e aperte o parafuso fig.6 no torque de 157.7 Nm.
