Capitulo 68
Aplicativo Hyundai
Motor G4-S
Sonata 2.4L
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f) - Observe todos torques.
1-Faça espaço no suporte dianteiro do motor:

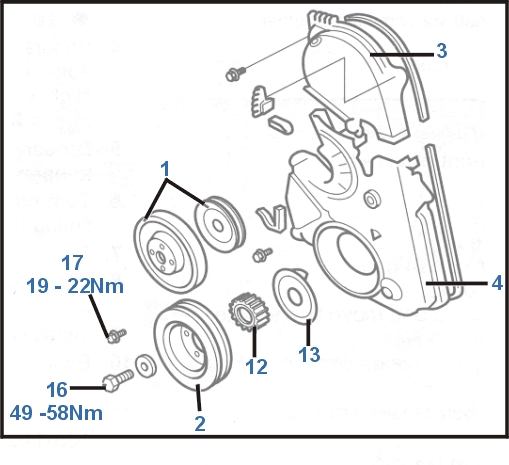

2-Suspenda o motor e remova:
a -Protetor do motor
b -Correias de acessórios
c -Polia tensora
d -Polia da bomba d'água fig.1.
e -Polia da arvore de manivelas
f -Protetor superior da correia dentada fig.3.
g -Protetor inferior da correia dentada fig.4.

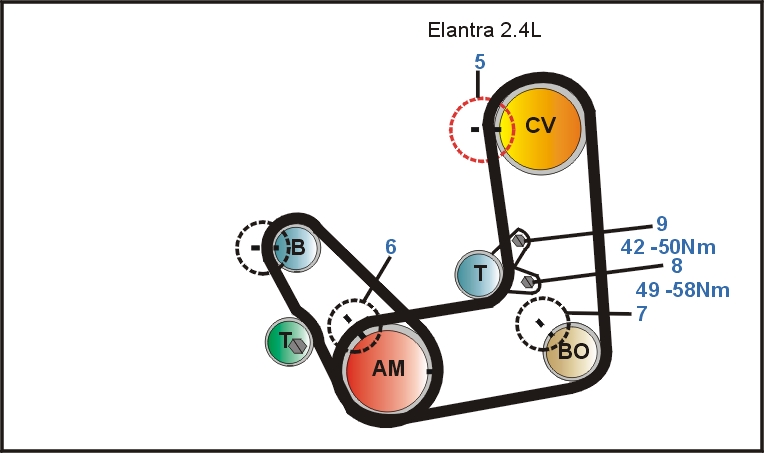

3-Gire a arvore de manivelas e comando no sentido horário e insira nas marcas de ponto fig 5,6 & 7.
6-Solte o parafuso e a noz da polia tensora fig.8 & 9.
7-Remova da correia dentada.
1-Ensira as engrenagens do comando e manivelas e bomba de oleo nas marcas de
ponto fig. 5,6 & 7.

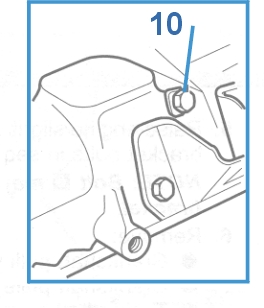

Nota:Localize um plug no bloco de cilindro e remova introdusa uma chave de fendaconforme
fig 10
2-Instale a correia dentada no sentido anti-horário começando pela arvore de manivelas
3-Aperte o parafuso e a noz da polia tensora fig.8 & 9.
4- Gire no sentido horário duas voltas do motor até as marcas de ponto.
5-Instale os componentes restantes na ordem inversa que foram retirados
6-Instale o a polia da arvore de manivelas e aperte o parafuso
fig.17 no torque de 30 Nm.
1-Remova a correia descrita acima
2-Remova a engrenagem e a flange da arvore de manivelas fig.12 & 13.
3-Ensira o motor nas marcas de ponto fig.14.
5-Remova a polia tensora da correia balanceadora fig.15.
6-Remova a correia dentada balanceadora.
1- Ensira o motor nas marcas de ponto fig.14.
2-Instale a correia dentada balanceadora .
3-Instale o parafuso da polia tensora fig.15 e aperte no torque de 21.7 Nm.
4-Instale a engrenagem e a flange da arvore de manivelas.
5-Aperte o parafuso da engrenagem da arvore de manivelas fig.18 no torque
58 Nm.
6-Instale a correia principal descrita acima.
