Capitulo 65
Aplicativo Hyundai
Motor G4DM,
G4GM,G4GF
Tiburon 1.8/2.0L 96-98
Elantra 1.8L 96-98
Elantra 2.0L 96-98
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f) - Observe todos torques.

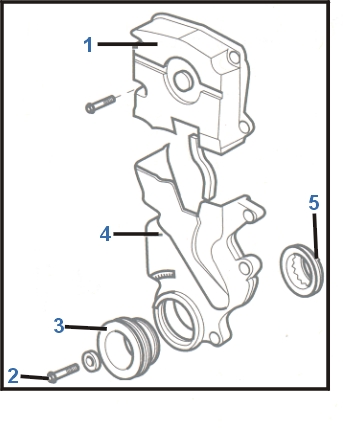

1-Suspenda o motor e remova:
a)-Correias de acessóriosb) -Polia da bomba d'água.
c) -Protetor superior da correia dentada fig.1.
d)-Parafuso da polia da arvore de manivelas fig.2.
e) -Polia da arvore de manivelas fig.3.
f) -Protetor inferior da correia dentada fig.1.
g) -Guia da correia dentada fig.5

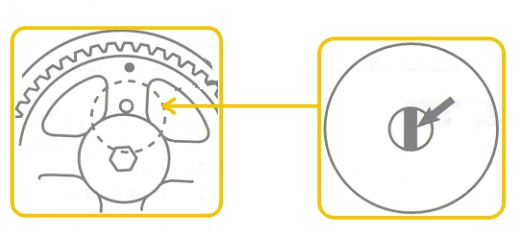

2-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto fig 6 & 7.
6-Solte o parafuso e a noz da polia tensora fig.8
7-Remova da correia dentada.

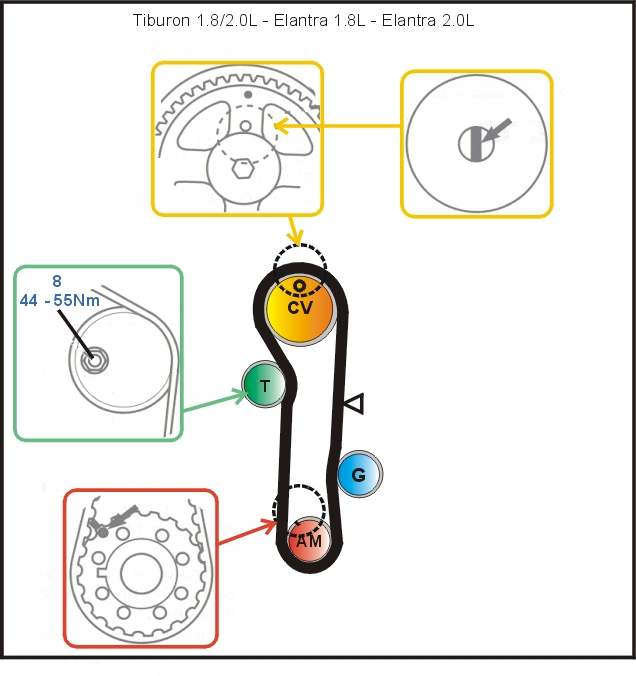

1-Ensira o motor nas marcas de ponto fig.6 & 7.
2-Instale a correia dentada no sentido anti-horário começando pela arvore de manivelas
3-Aperte o parafuso da polia tensora fig.8. no torque de 55 Nm.
4- Gire no sentido horário duas voltas do motor até as marcas de ponto fig.6.
5-Instale os componentes restantes na ordem inversa que foram retirados.
6-Instale o a polia da arvore de manivelas e aperte o parafuso fig.2 no torque de 181 Nm.
