Capitulo 64
Aplicativo Hyundai
Motor G4-R
Elantra 1.6L 92
A Montadora recomenda a troca da Correia dentada a cada 80,000Km
Sempre devem ser levadas em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.
c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.
d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.
e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.
f) - Observe todos torques.
1-Suspenda o motor e remova:
a) -Correias de acessóriosb) -Polia tensora
c) - Polia da bomba d'água fig.1.
d) -Parafuso da polia da arvore de manivelas fig.2.
e) -Polia da arvore de manivelas fig.3.
f) -Protetores da correia dentada fig.5 & 4.

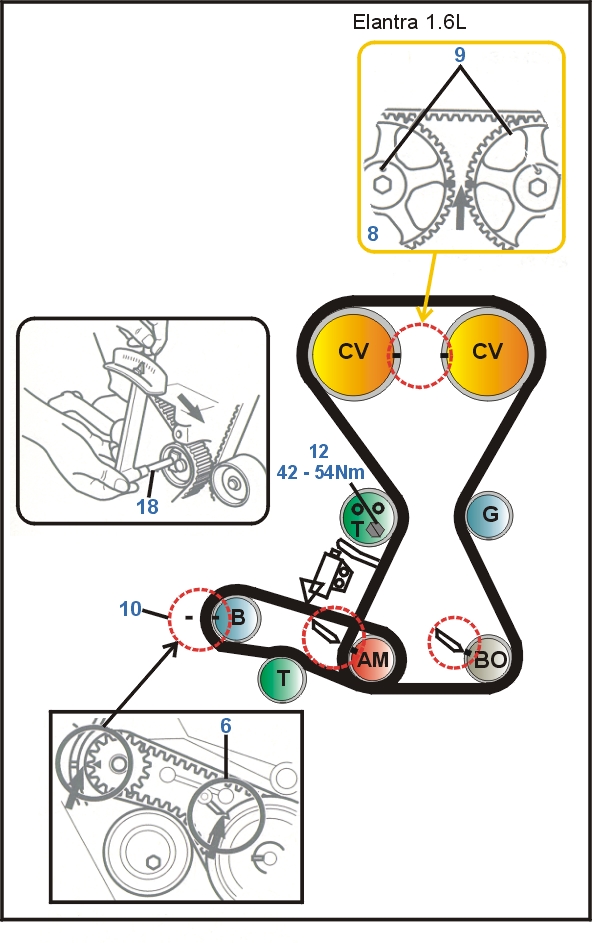

2-Gire a arvore de manivelas no sentido horário e insira nas marcas de ponto fig 6,8 & 9.
3-Remova polia tensora automática fig.10.
4-Remova a polia tensora fig.11.
5-Remova a correia dentada.
1-Cheque a polia tensora automática fig.12.
2-Instale a polia tensora e polia tensora automática com os parafusos no torque de 23.1 Nm.
3-Ensira o motor nas marcas de ponto fig. 8,6 & 7.
4-Instale a correia dentada na seguinte ordem:
a)
-Engrenagem da arvore de manivelasb) -Engrenagem bomba do óleo
c) -Polia da lenta
d) -Engrenagem do comando de válvulas esquerda.
e) - Engrenagem do comando de válvulas direito
f) -Polia tensora.
5-Gire o motor no sentido anti-horário 1/4 de volta
6-Gire o motor no sentido horário 1/4 de volta e retorne as marcas de ponto 6,8 & 9.
7-Solte o parafuso da polia tensora fig.11.
8-Aperte o parafuso da polia tensora no torque de 50 Nm.
9- Gire no sentido horário duas voltas do motor até as marcas de ponto 6,8 & 9.
10-Instale os componentes restantes na ordem inversa que foram retirados.
11-Instale o parafuso da polia da arvore de manivelas e aperte no torque de 30 Nm fig.17.
