Capitulo 61





Aplicativo HONDA

Motor B20A5,

B21A1 DOHC

Prelude 2.0L

Prelude 2.1L

ANO: 1988-91

Intervalo de Troca da Correia Dentada

Antes de 90 – Honda recomenda a troca a cada 60.000 milhas (132.000Km).

A partir de 90 – Honda recomenda a troca a cada 90.000 milhas (198.000Km).

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Pino para perfurar 2x5m.m.

Precauções Especiais

a)- Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

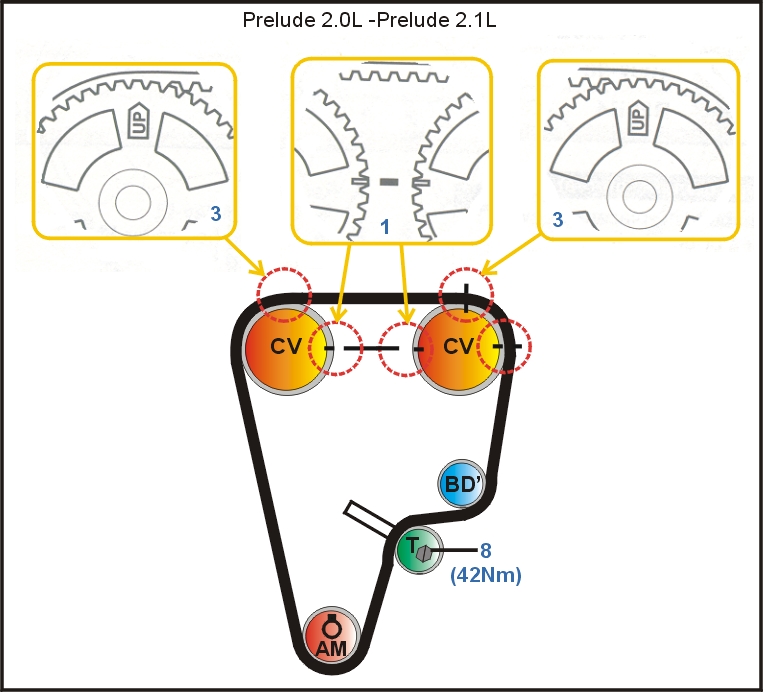

 Diagrama:




Remoção

Nota: A direção normal de rotação do motor é à esquerda.

1)- Levante e apóie a frente do veículo.

2)- Apóie o motor e remova:

a) - Roda dianteira esquerda.

b) - Protetor de água do motor.

c) - Correias de acessórios adicionais.

d) - Montagem lateral do motor.

f) - Protetor do cabeçote e couraça do cabo.

g) - Alternador.

h) - Bomba da direção hidráulica (deixe os cabos conectados).

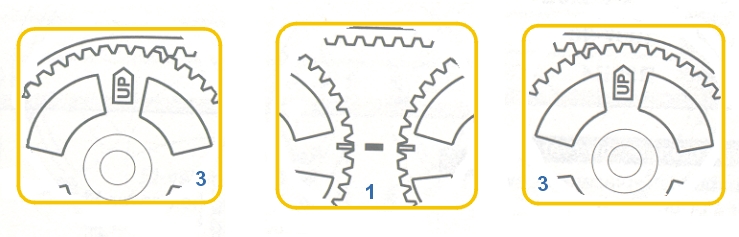

3)- Gire a árvore de manivelas à esquerda até que o cilindro N°1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 1 e 2).


4)- Confirme que as marcas UP na engrenagem do comando de válvulas estejam viradas para cima (fig. 3).

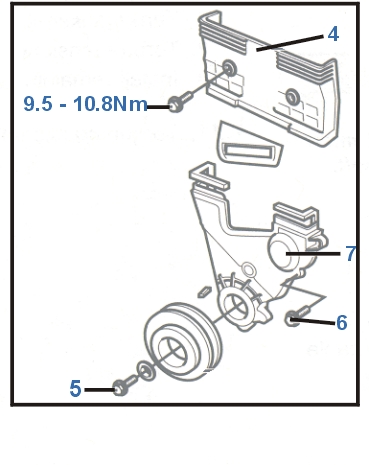

5)- Remova:

a) - Protetor intermediário da correia de sincronismo (fig.4).


b) - Parafuso da polia da árvore de manivelas (fig.5).

c) - Polia da árvore de manivelas (fig.6).

d) - Protetor inferior da correia de sincronismo (fig.7).

6)- Insira um pino de 5mm através do alojamento dianteiro do comando de válvulas até o comando de válvulas, para mantê-los no ponto morto superior.

7)- Solte o parafuso tencionador (fig. 8), empurre o tencionador para longe da correia e aperte ligeiramente o parafuso.

8)- Remova a correia de sincronismo.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 1, 2 e 3).



2)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a) - Engrenagem da árvore de manivelas.

b) - Engrenagem esquerda do comando de válvulas.

c) - Engrenagem direita do comando de válvulas.

d) - Polia da bomba d’água.

e) - Polia tencionadora.

3)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

4)- Solte o parafuso tencionador (fig. 8) e deixe o tencionador operar e remova os pinos perfurantes dos comandos de válvulas.

5)- Aperte o parafuso tencionador (fig. 8).

6)- Gire a árvore de manivelas 3 dentes da engrenagem do comando de válvulas.

7)- Solte o parafuso tencionador (fig. 8), deixe o tencionador operar e aplique um torque de 42Nm.

8)- Instale os componentes na ordem inversa de que foram removidos.

9)- Aplique óleo apenas na rosca do parafuso e aplique um torque de 146Nm no parafuso da polia da árvore de manivelas (fig. 5).
