Capitulo 60





Aplicativo HONDA

Motor B20B4

CR-V 2.0L

ANO: 1997-98

Intervalo de Troca da Correia Dentada

Honda recomenda a troca a cada 105.000 milhas (231.000Km) ou 84 meses, sob condições normais de uso.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Chave da polia – Honda N° 07MAB-PY3010A

Alavanca – Honda N° 07JAB-001020A

Soquete – Honda N° JAA-001020A

Precauções Especiais

a)- Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

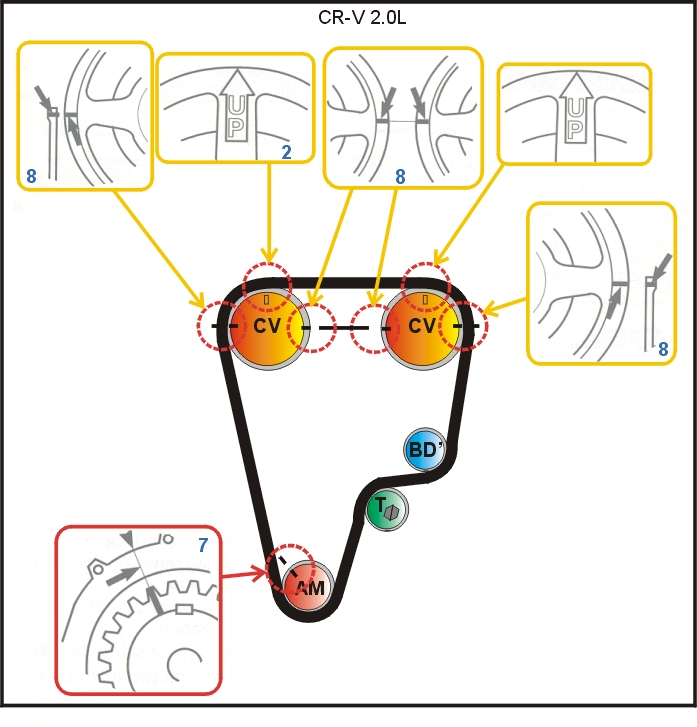

Diagrama:




Remoção

Nota: A direção normal de rotação do motor é à esquerda.

1)- Levante e apóie a frente do veículo.

2)- Remova:

a)- Roda dianteira esquerda.

b) - Protetor de água do motor.

c) - Correias de acessórios adicionais.

d) - Atuador de velocidade.

3)- Gire a árvore de manivelas à esquerda até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo da polia (pintadas de branco) alinhadas (fig. 1).


4)- Apóie o motor e remova:

a)- Montagem esquerda do motor.

b) - Protetor do cabeçote.

5)- Confirme que as marcas UP na engrenagem do comando de válvulas estejam viradas para cima (fig. 2).


6)- Usando a chave da polia, alavanca e soquete, N°s 07MAB-PY3010A, 07JAB-001020A e 07JAA-001020A, remova o parafuso da polia da árvore de manivelas.

7)- Remova:

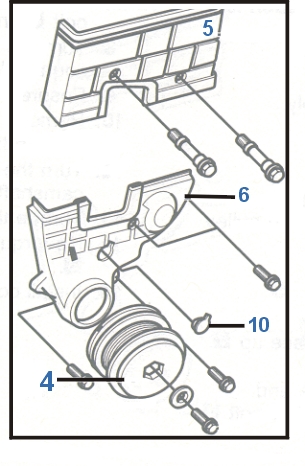

a)- Polia da árvore de manivelas (fig.4).


b)- Protetor superior da correia de sincronismo (fig.5).

c) - Protetor inferior da correia de sincronismo (fig.6).

d) - Arruela guia da engrenagem da árvore de manivelas.

8)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 7 e 8).


9)- Solte o parafuso do tencionador (fig. 9) meia volta, empurre o tencionador de bruços para longe da correia e aperte ligeiramente o parafuso.

10)- Remova a correia de sincronismo.

Nota: Se for usar a mesma correia, marque a direção de rotação com giz.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 7 e 8).


2)- Confirme que as marcas UP na engrenagem do comando de válvulas fiquem viradas para cima (fig. 2).


3)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a) - Engrenagem da árvore de manivelas.

b) - Polia tencionadora.

c) - Engrenagem da bomba d’água.

d) - Engrenagem de saída do comando de válvulas.

e) - Engrenagem de entrada do comando de válvulas.

Nota: Se for usar a correia antiga, observe a direção de rotação.

4)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

5)- Solte o parafuso do tencionador (fig. 9), e deixe o tencionador operar e reaperte o parafuso.

6)- Instale:

a) - Arruela guia da engrenagem da árvore de manivelas.

b) - Protetor inferior da correia de sincronismo (fig.6).

c) - Protetor superior da correia de sincronismo (fig.5).

d) - Polia da árvore de manivelas (fig.4).


7)- Lubrifique a rosca e a face do parafuso da polia da árvore de manivelas (fig.3) e aplique um torque de 176Nm.

8)- Gire a árvore de manivelas 6 voltas lentamente à esquerda.

9)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 1 e 8).


10)- Remova o plug do protetor inferior da correia de sincronismo (fig. 10).

11)- Solte o parafuso tencionador (fig. 9) meia volta.

12)- Gire a árvore de manivelas à esquerda até que as engrenagens do comando de válvulas tenham se movido 3 dentes a frente.

13)- Aplique um torque de 54Nm no parafuso tencionador (fig. 9).

14)- Reaperte o parafuso da polia da árvore de manivelas em 177Nm (fig. 3).


15)- Instale os componentes na ordem inversa de que foram removidos.
