Capitulo 59





Aplicativo HONDA

Motor B16A2, B16A3

Civic del sol 1.6L DOHC V-TEC

ANO: 1994-97

Intervalo de Troca da Correia Dentada

Antes de 97 – Honda recomenda a troca a cada 90.000 milhas (198.000Km).

A partir de 97 – Honda recomenda a troca a cada 105.000 milhas (231.000Km).

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

a) - Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

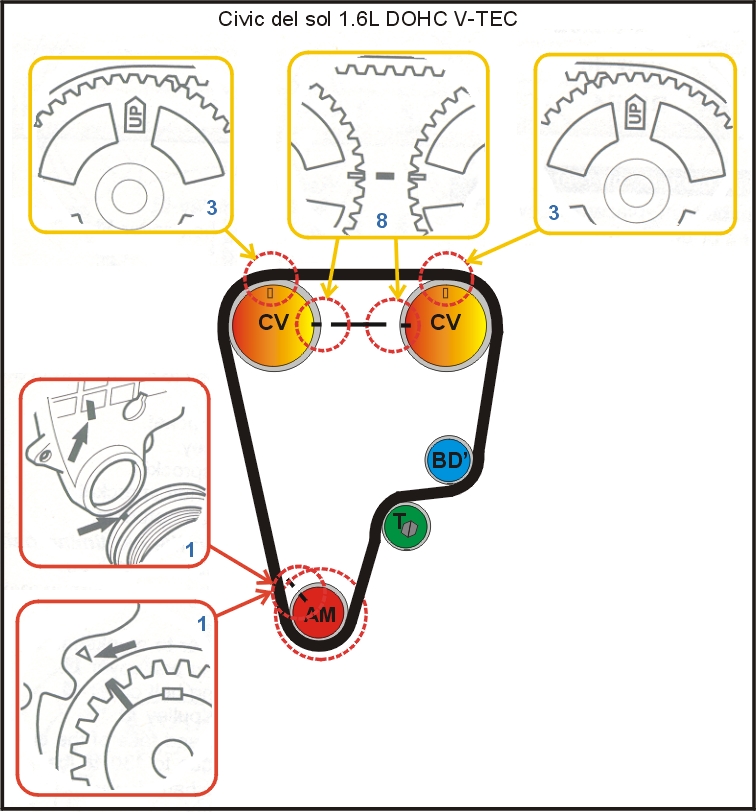

Diagrama:


Remoção

Nota: A direção normal de rotação do motor é à esquerda.

1)- Levante e apóie a frente do veículo.

2)- Remova:

a) - Roda dianteira esquerda.

b) - Protetor de água do motor.

c) - Correias de acessórios adicionais.

d) - Bomba e delimitador da direção hidráulica, não desconecte as mangueiras

3)- Gire a árvore de manivelas até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 1).


4)- Apóie o motor e remova:

a) - Montagem esquerda do motor (fig.2).


b) - Protetor do cabeçote.

5)- Confirme que as marcas UP na engrenagem do comando de válvulas estejam viradas para cima (fig. 3).


6)- Remova:

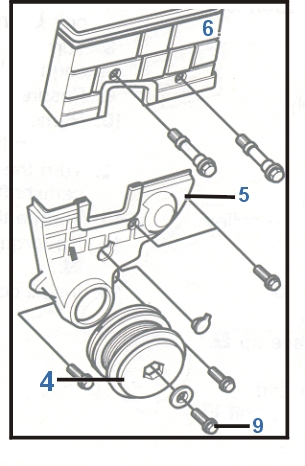

a) - Polia da árvore de manivelas (fig.4).


b) - Protetor inferior da correia de sincronismo (fig.5).

c) - Protetor superior da correia de sincronismo (fig.6).

7)- Solte o parafuso tencionador (fig. 7), empurre o tencionador para longe da correia de sincronismo e aperte ligeiramente o parafuso tencionador.

8)- Remova a correia de sincronismo.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 1 e 8).


2)- As marcas UP devem estar voltadas para cima (fig. 3).


3)- Instale a correia de sincronismo nas polias e engrenagens na seguinte ordem:

a) - Engrenagem da árvore de manivelas.

b) - Polia tencionadora.

c) - Bomba d’água.

d) - Engrenagem exaustora do comando de válvulas.

e) - Engrenagem de entrada do comando de válvulas.

4)- Solte o parafuso tencionador (fig. 7) e aperte.

5)- Gire a árvore de manivelas à esquerda 6 voltas.

6)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 1 e 8).


7)- Solte o parafuso tencionador (fig. 7).

8)- Gire a árvore de manivelas à esquerda por 3 dentes da engrenagem do comando de válvulas.

9)- Aplique um torque de 54Nm no parafuso tencionador (fig. 7).

10)- Instale os componentes na ordem inversa de que foram removidos.

11)- Aplique um torque de 177Nm no parafuso da polia da árvore de manivelas (fig. 9).

12)- Aplique um torque de 73Nm nos pinos da montagem do motor.
