Capitulo 58





Aplicativo HONDA

Motor D15B7, D16Y7, D16Y8, D16Z6

Civic 1.6L

Civic 1.6L V-TEC

Civic Del sol 1.5L

Civic Del sol 1.6L

Civic Del sol 1.6L V-TEC

ANO: 1993-98

Intervalo de Troca da Correia Dentada

Antes de 97 – Honda recomenda a troca a cada 90.000 milhas (198.000Km).

A partir de 97 – Honda recomenda a troca a cada 105.000 milhas (231.000Km).

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

a) - Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

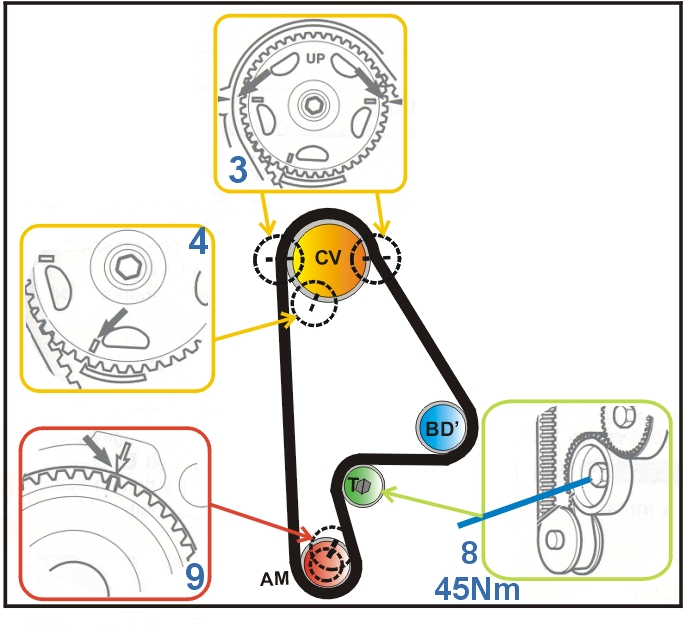

Diagrama:


Remoção

Nota: A direção normal de rotação do motor é à esquerda.

1)- Levante e apóie a frente do veículo.

2)- Remova:

a) - Roda dianteira esquerda.

b) - Protetor de água esquerdo.

3)- Apóie o motor e remova:

a) - Correias de acessórios adicionais.

b) - Bomba e braçadeira da direção hidráulica, não desconecte as mangueiras.

c) - Montagem superior do motor.

d) - Adesivo e tubo guia, se necessário.

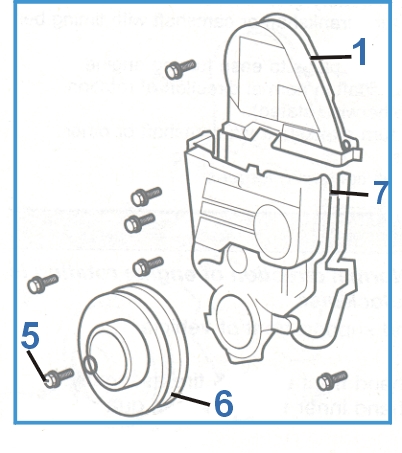

e) - Protetor superior da correia de sincronismo (fig.1).


f) - Protetor do cabeçote.

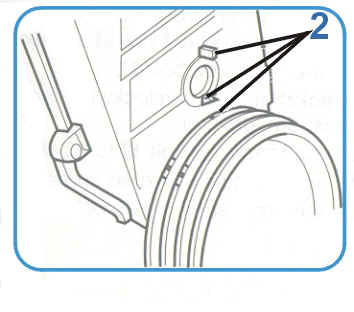

4)- Gire a árvore de manivelas à esquerda até o cilindro N°1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 2).


5)- Confirme que as marcas de sincronismo da engrenagem do comando de válvulas (fig. 3 e 4) estejam alinhadas.


6)- Remova:

a) - Parafuso da polia da árvore de manivelas (fig.5).

b) - Polia da árvore de manivelas (fig.6).

c) - Protetor inferior da correia de sincronismo (fig.7).

d) - Sensor de velocidade de flutuação da árvore de manivelas (apenas nos motores D16Y7 e D16Y8).


7)- Solte o parafuso do tencionador (fig. 8), empurre o tencionador para longe da correia e aperte ligeiramente o parafuso.

8)- Remova a correia de sincronismo.



Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 9, 3 ou 4).


2)- Instale a correia de sincronismo, começando pela engrenagem da árvore de manivelas e então trabalhe no sentido anti-horário, confirme que a correia de sincronismo tencione no lado oposta ao tencionador.

3)- Solte o parafuso do tencionador (fig. 8) e deixe o tencionador operar.

4)- Aperte ligeiramente o parafuso tencionador (fig. 8).

5)- Gire a árvore de manivelas 6 voltas à esquerda até que as marcas de sincronismo estejam alinhadas (fig. 9, 3 ou 4).

6)- Solte o parafuso tencionador (fig. 8).

7)- Gire a árvore de manivelas à esquerda por 3 dentes da engrenagem do comando de válvulas.

8)- Aplique um torque de 43Nm nos parafusos do tencionador (fig. 8).


9)- Instale os componentes na ordem inversa de que foram removidos.

10)- Aplique um torque de 162Nm no parafuso da polia da árvore de manivelas (fig. 5).
