Capitulo 54





Aplicativo HONDA

Motor ES2, ES3,

A20A1, A20A3

Accord 1.8L

Accord 2.0L

Prelude 1.8L

Prelude 2.0L

ANO: 1984-90

Intervalo de Troca da Correia Dentada

HONDA recomenda a troca a cada 60.000 milhas (132.000Km).

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

a) - Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

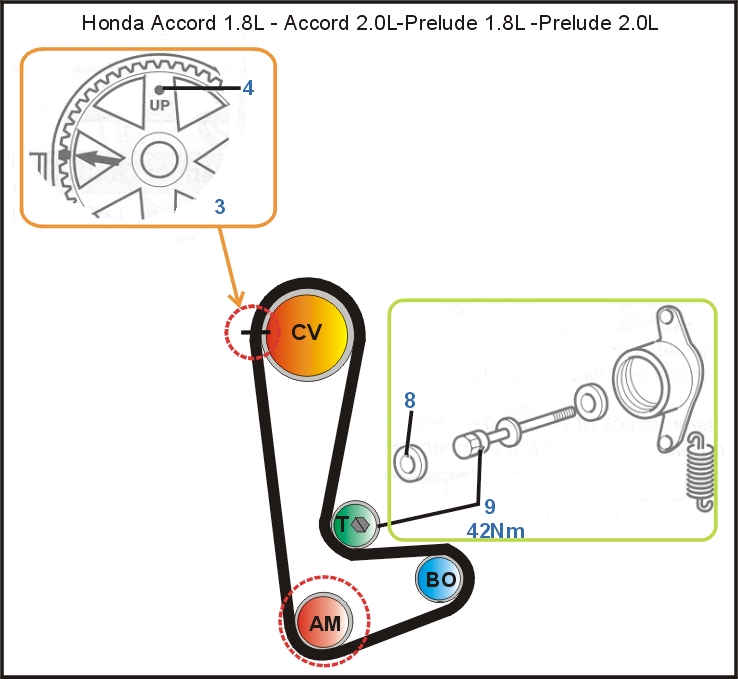

Diagrama:




Remoção

Nota: A direção normal de rotação do motor é à esquerda.

1)- Levante e apóie a frente do veículo:

2)- Remova:

a)- Roda dianteira esquerda.

b) - Painel protetor esquerdo.

c) - Protetor da água do motor.

3)- Apóie o motor e remova:

a) - Correias de acessórios adicionais.

b) - Montagem superior do motor.

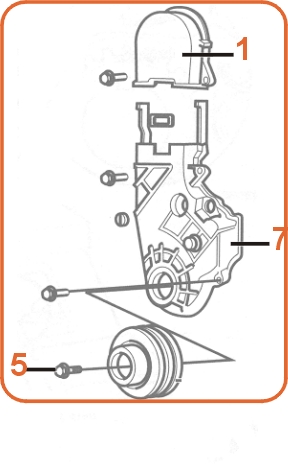

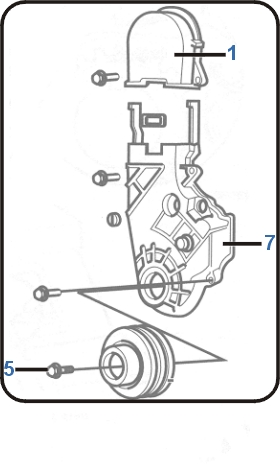

c) - Protetor superior da correia de sincronismo (fig.1).


d) - Protetor do cabeçote.

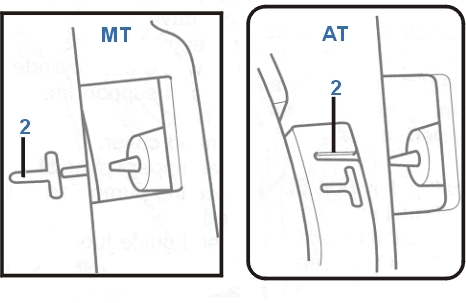

4)- Gire a árvore de manivelas à esquerda até o cilindro N° 1 no ponto morto superior de compressão com as marcas (brancas) de sincronismo alinhadas (fig. 2).


5)- Confirme que as marcas do comando de válvulas (fig. 3) alinhem com o buraco ou com as marcas UP (fig. 4).


6)- Remova:

a) - Parafuso da polia da árvore de manivelas (fig.5).

b) - Polia da árvore de manivelas (fig.6).

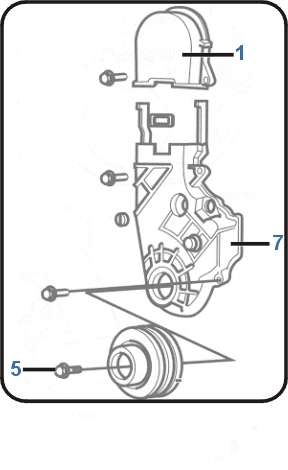

c) - Protetor inferior da correia de sincronismo (fig.7).


Nota: Talvez seja necessário aplicar um lubrificante para soltar o protetor inferior (fig.8).

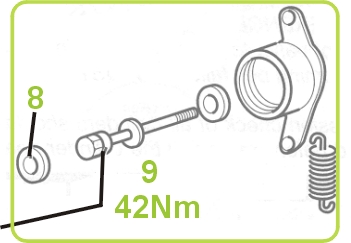

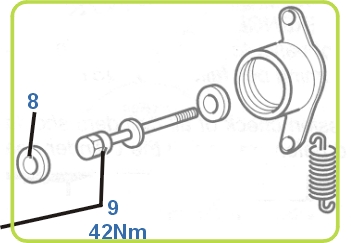

7)- Solte o parafuso tencionador (fig. 9), empurre o tencionador para longe da correia e aperte ligeiramente o parafuso.


8)- Remova a correia de sincronismo.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 2 e 3).


2)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a) - Engrenagem da árvore de manivelas.

b) - Engrenagem do comando de válvulas.

c) - Engrenagem da bomba de óleo.

d) - Polia tencionadora.

3)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

4)- Solte o parafuso tencionador (fig. 9) e deixe o tencionador operar.


5)- Gire a árvore de manivelas à esquerda por três dentes na engrenagem do comando de válvulas.

6)- Aplique um torque de 42Nm no parafuso tencionador (fig. 9).

7)- Instale os componentes na ordem inversa de que foram removidos.

8)- Aplique um torque de 113Nm no parafuso (12m.m)da polia da árvore de manivelas (fig. 5) ou 145Nm (14m.m).
