Capitulo 39





Aplicativo DODGE

Motor 4G37

COLT 1.8L SOHC

Ano: 1989-90

Intervalo de Troca da Correia Dentada

Dodge recomenda a troca a cada 60.000 milhas (132.000Km).

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

a) - Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

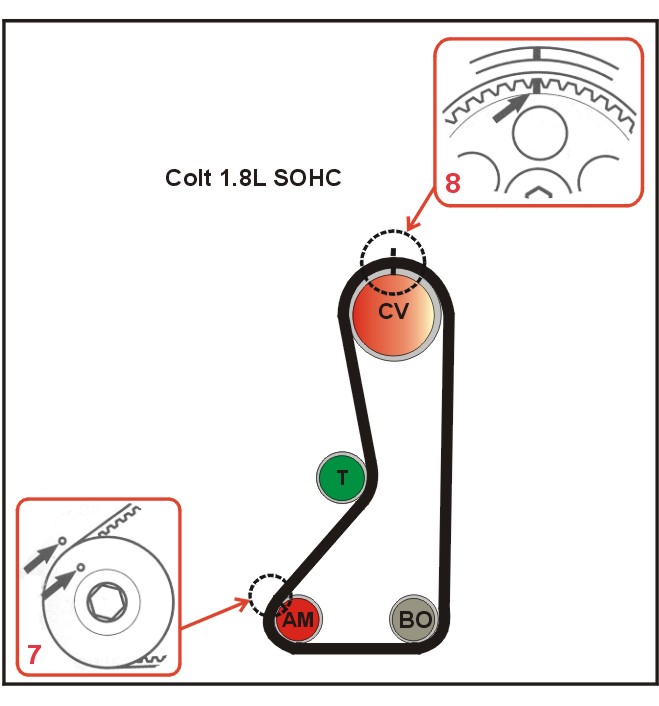

Diagrama


Remoção

1)- Apóie o motor.

2)- Remova:

a) - Protetor da água inferior.

b) - Correias de acessórios adicionais.

c) - Montagem superior do motor.

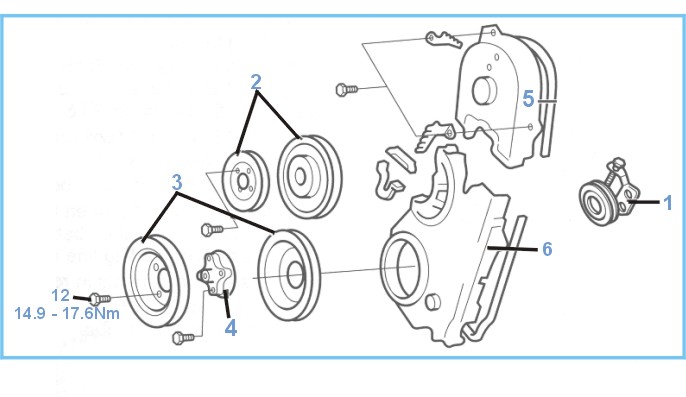

d) - Armação da correia tencionadora (fig. 1).

e) - Polia da bomba d’água (fig. 2).

f) - Parafusos da polia da árvore de manivelas (fig. 12).

g) - Polia e adaptador da árvore de manivelas (fig. 3 e 4).

h) - Protetores superior e inferior da correia de sincronismo (fig. 5 e 6).


Nota: Grave as variações de comprimento dos parafusos dos protetores.

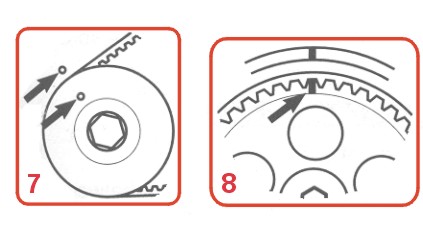

3)- Gire a árvore de manivelas à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 7 e 8).


4)- Solte o parafuso tencionador (fig. 9) e pino (fig. 10), empurre o tencionador para longe da correia e aperte ligeiramente o pino (fig. 10).


5)- Remova a correia de sincronismo.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 7 e 8).


2)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a) - Engrenagem da árvore de manivelas.

b) - Engrenagem da bomba de óleo.

c) - Engrenagem do comando de válvulas.

d) - Polia tencionadora.

3)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

4)- Solte o pino do tencionador (fig. 10) e deixe o tencionador operar.

5)- Gire a árvore de manivelas à direita por dois dentes da engrenagem do comando de válvulas.

6)- Pressione a correia na q para assegurar que a correia encoste totalmente na engrenagem do comando de válvulas.

7)- Aplique um torque de 21.7-30Nm no pino tencionador (fig. 10) e depois no parafuso tencionador (fig. 9).


Nota: Sempre aplique o torque no pino (fig. 10) por primeiro.

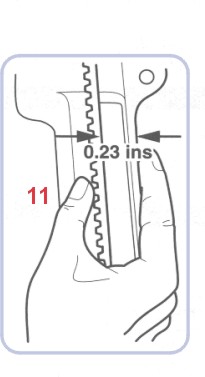

8)- Aperte a correia de sincronismo, deve deformar 0.23"pol. (6m.m) (fig. 11), meça a partir da linha do selo do protetor traseiro da correia de sincronismo.


9)- Se não estiver correto, repita as operações 4 a 8.

10)- Instale os componentes na ordem inversa de que foram removidos.

11)- Aplique um torque de 15-17Nm (fig. 12).
