Capitulo 37





Aplicativo DODGE

Motor 4G1

COLT 1.4L

COLT 1.5L

Ano: 1979-94

Intervalo de Troca da Correia Dentada

Não é recomendado um intervalo de tempo específico para que seja feita a troca

da correia dentada.

Na prática pode-se constatar que, como precaução, a troca deve ser feita no

intervalo de 80.000 Km.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais

a)- Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

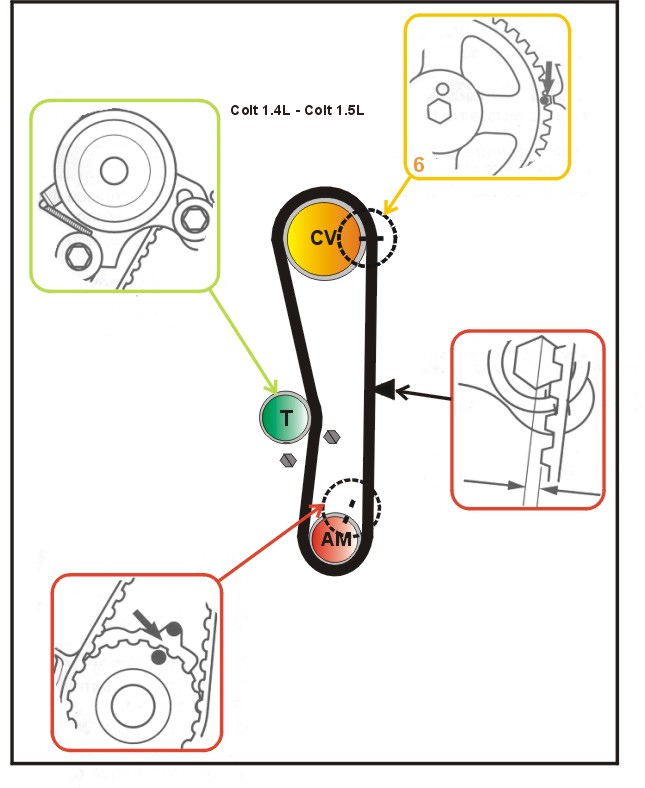

DIAGRAMA


Remoção

1)- Apóie o motor.

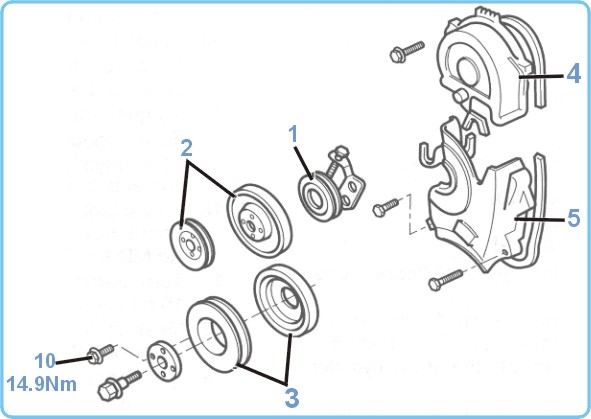

2)- Remova:

a) - Correias de acessórios adicionais.

b) - Montagem do motor.

c) - Correia tencionadora do ar-condicionado (fig.1).

d) - Polia da bomba d’água (fig.2).

e) - Polia da árvore de manivelas (fig.3).

f) - Protetores da correia de sincronismo (fig.4 e 5).


3)- Gire a árvore de manivelas à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 6 e 7).


4)- Solte os parafusos do tencionador (fig. 8 e 9), empurre o tencionador para longe da correia e aperte ligeiramente o parafuso (fig. 9).


5)- Remova a correia de sincronismo.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 6 e 7).


2)- Instale a correia de sincronismo nas engrenagens e polias na direção anti-horária começando pela engrenagem da árvore de manivelas.

3)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

4)- Solte os parafusos do tencionador (fig. 8 e 9) e deixe o tencionador operar.


5)- Gire a árvore de manivelas à direita uma volta até que a marca de sincronismo da árvore de manivelas esteja alinhada (fig. 7).


6)- Aplique um torque de 19-27Nm no parafuso tencionador (fig. 9) então no parafuso (fig. 8).


7)- Cheque se a deformação da correia na q seja ¼ da largura da cabeça do parafuso tencionador.

8)- Gire a árvore de manivelas uma volta completa e cheque se as marcas de sincronismo estão alinhadas (fig. 6 e 7).


9)- Instale os componentes na ordem inversa de que foram removidos.

10)- Aplique um torque de 15Nm nos parafusos da polia da árvore de manivelas (fig. 10).
