Capitulo 32





Aplicativo DODGE

Motor VIN Cód. Y

NEON 2.0L DOHC

AVENGER 2.0L DOHC

Ano: 1995-98

Intervalo de Troca da Correia Dentada

NEON:

Dodge recomenda a troca a cada 105.000 milhas (231.000Km).

Avenger:

Dodge recomenda a troca a cada 60.000 milhas (132.000Km).

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Ferramentas Especiais

Nenhuma.

Precauções Especiais



a) - Desconecte o cabo terra da Bateria

b) - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

c) - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

d) - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

e) - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

f) - Observe todos torques.

DIAGRAMA


Remoção

1)- Levante e apóie a frente do veículo.

2)- Apóie o motor e remova:

a) - Protetor da água direito.

b) - Delimitador e montagem direita do motor.

c) - Correias de acessórios adicionais.

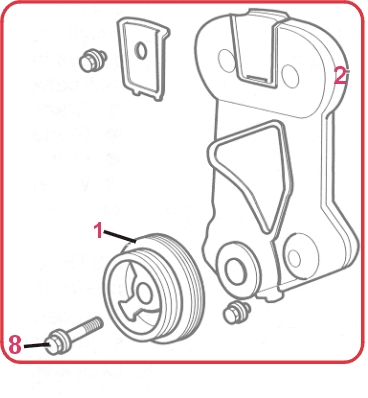

d) - Parafuso da polia da árvore de manivelas (fig.8).

e) - Polia da árvore de manivelas (fig.1).

f) - Protetor da correia de sincronismo (fig.2).


3)- Gire a árvore de manivelas à direita até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas

(fig. 4 e 5).


4)- Remova:

a)- Auto-tencionador (fig.3).


b)- Correia de sincronismo.

Instalação

1)- Cheque se não há danos ou vazamentos no auto-tencionador.

2)- Compressione lentamente ao contrário o tencionador até que os buracos da barra e do corpo estejam alinhados e insira uma chave Allen ou pino (fig. 7) para reter a barra.


3)- Confirme que as marcas de sincronismo estejam alinhadas (fig. 4).


4)- Deixe a marca de sincronismo da árvore de manivelas (fig. 5) ½ dente antes da marca no ponto morto superior.


5)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:

a) - Engrenagem da árvore de manivelas.

b) - Engrenagem da bomba d’água.

c) - Polia inativa.

d) - Engrenagem de entrada do comando de válvulas.

e) - Engrenagem de saída do comando de válvulas.

f) - Polia tencionadora.

6)- Gire a árvore de manivelas até que as marcas do ponto morto superior (fig. 5) fiquem alinhadas para tencionar a correia.

7)- Instale o auto-tencionador (fig. 3), mas não aperte os parafusos retentores (fig. 9).


8)- Aplique um torque de 31Nm à direita na polia tencionadora (fig. 6).

9)- Mantendo o torque, empurre firmemente o auto-tencionador contra o delimitador da polia tencionadora, e aplique um torque de 31Nm nos parafusos retentores (fig. 9).

10)- Remova a chave Allen ou pino (fig. 7) do auto-tencionador.

11)- A tensão da correia estará correta se a chave Allen ou pino puder ser retirado e colocado livremente, se não repita o procedimento 7 a 10.

12)- Gire a árvore de manivelas lentamente duas vezes à direita e cheque se as marcas de sincronismo estão alinhadas (fig. 4 e 5).


13)- Instale os componentes na ordem inversa de que foram removidos.

14)- Aplique um torque de 140Nm no parafuso da polia da árvore de manivelas (fig. 8).


Nota: Se a correia de sincronismo foi trocada por causa de quebra, códigos de interferência podem ter sido gravados e o sistema de gerenciamento do motor podem necessitar de nova programação básica. Conecte um SCANNER no conector de dados e siga as instruções do nosso manual de Injeção.
