Capitulo 16



Aplicativo Chevrolet

Motor VIN cód. 6=2

Metro 1.0L

Metro 1.3L

Ano: 1998

Intervalo de Troca da Correia Dentada

Chevrolet recomenda que um teste seja feito depois de 60.000 milhas (132.000Km), e a troca a cada 100.000 milhas (220.000Km)

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Precauções Especiais

1 - Desconecte o cabo terra da Bateria

2 - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

3 - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

4 - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

5 - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

6 - Observe todos torques.

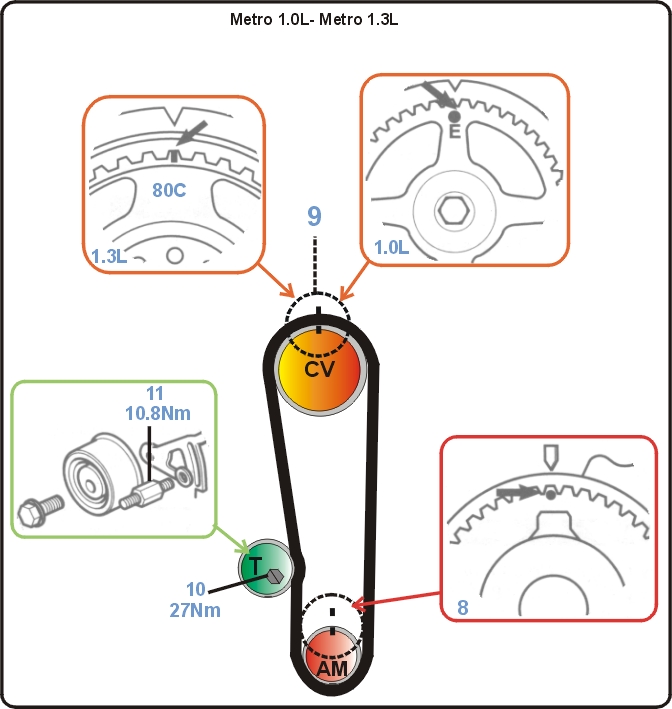

DIAGRAMA


Remoção

1)- Remova:

a - Montagem do filtro do ar.

b - Delimitador da linha de sucção do ar condicionado (se instalado).

2)- Levante e apóie a frente do veículo.

3)- Remova:

a - Roda dianteira direita.

b - Painel protetor dianteiro direito.

c - Correias de acessórios adicionais.

Motor 1.0L

4)- Remova os parafusos da polia da árvore de manivelas (fig. 1) e a polia (fig. 2).


Motor 1.3L

5)- Remova o protetor inferior da roda dianteira e prenda temporariamente a roda com uma chave de fenda grande.

6)- Remova:

1 - Parafuso da polia da árvore de manivelas (fig.3).


2 - Parafuso da polia da árvore de manivelas (fig.4).

3 - Polia da árvore de manivelas (fig.5).

7)- Apóie o motor e remova a montagem direita do motor.

Todos os modelos

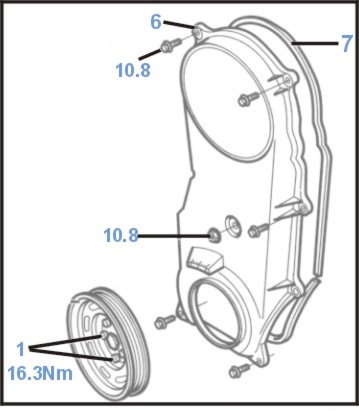

8)- Remova o protetor da correia de sincronismo (fig. 6 e 7).


9)- Gire a árvore de manivelas lentamente à direita até que as marcas de sincronismo fiquem alinhadas .

10)- Solte os parafusos do tencionador , empurre a polia tencionadora para longe da correia e aperte ligeiramente o parafuso .

11)- Remova a correia de sincronismo.

Nota: Se for usar a mesma correia, marque a direção de rotação com giz.

Instalação

1)- Confirme que as marcas de sincronismo estejam alinhadas .

2)- Instale a correia na direção anti-horária começando pela engrenagem da árvore de manivelas, mantendo a correia tencionada no lado oposto ao tencionador.

3)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.

Nota: Se for usar a correia antiga, observe a direção de rotação marcada na correia.

4)- Solte o parafuso (fig. 11 do diagrama) e deixe o tencionador operar.


5)- Gire a árvore de manivelas à direita de meia em meia volta.

Nota: A marca de sincronismo na engrenagem da árvore de manivelas deve estar agora na posição 6:00 hrs.

6)- Aplique um torque de 10,8 Nm no parafuso (fig. 11 do diagrama), e depois 27 Nm no parafuso (fig. 10 do diagrama ).

7)- Gire a árvore de manivelas lentamente uma vez à direita e deixe as marcas de sincronismo alinhadas (fig. 8 e 9).


Motor 1.3

12)- Aplique um torque de 16,3Nm nos parafusos da polia da árvore de manivelas (fig. 4).


13)- Prenda a roda temporariamente na posição com uma chave de fenda grande e aplique um torque de 130Nm no parafuso da polia da árvore de manivelas (fig. 3).

14)- Aplique um torque de 54 Nm nos parafusos de montagem do motor.
