Capitulo 09
Aplicativo AUDI
Motor 7A
AUDI 90 Quattro 2.3L TurboAUDI COUPE Quatrro 2.3L Turbo.
Ano: 1990-91
Não é recomendado um intervalo de tempo específico para que seja feita a troca da correia dentada.
Na prática pode-se constatar que, como precaução, a troca deve ser feita no intervalo de 80.000 Km.
Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.
Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.
Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.
1)- Remova:
a
- Correias de acessórios adicionais.b

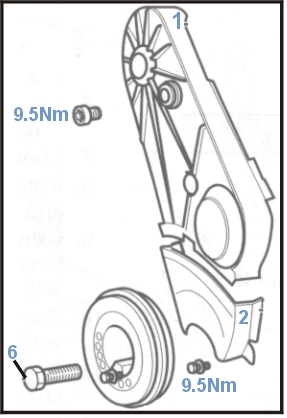

- Protetores superior e inferior da correia de sincronismo (fig.1 e 2).

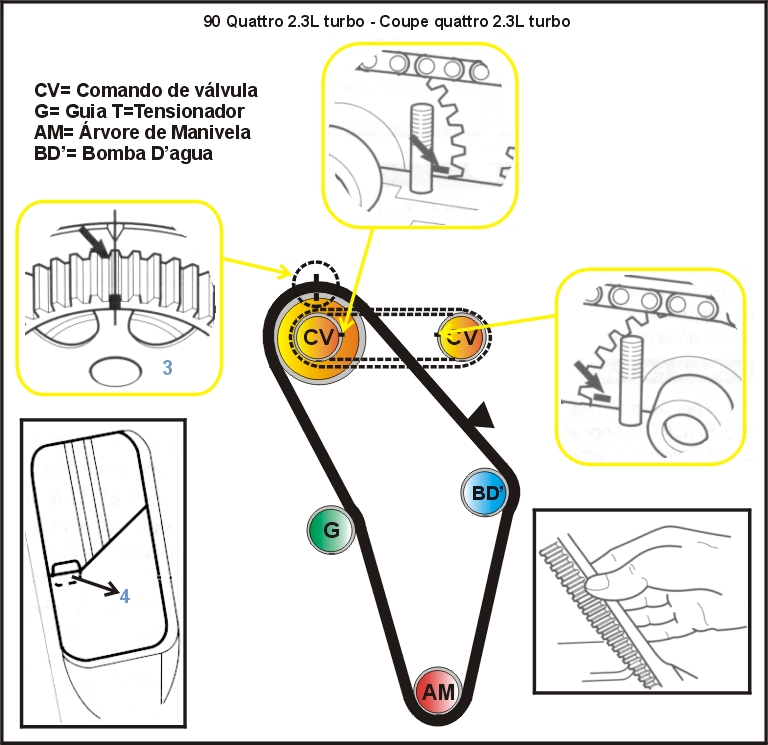

2)- Gire a árvore de manivelas à direita até o cilindro N° 1 no ponto morto superior de compressão até que as marcas de sincronismo dos comandos de válvulas (fig.

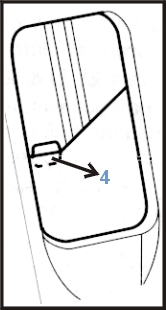

3 e 5 diagrama) estejam alinhadas com a marca da (fig. 4 diagrama).
3)- Remova o parafuso da árvore de manivelas (fig.
6).
4)- Solte os parafusos retentores da bomba d’água e gire a bomba à direita para soltar a correia.
5)- Remova a polia/engrenagem da árvore de manivelas e a correia de sincronismo.
NOTA: Se for necessário, instale um novo anel na bomba d’água antes de instalar a correia de sincronismo.
1)- Confirme que as marcas de sincronismo (fig.
3, 4 e 5 diagrama) estejam alinhadas.
2)- Instale a polia/engrenagem da árvore de manivelas com a correia de sincronismo engatada, confirme se a correia não está presa entre a bomba de óleo e a engrenagem.
3)- Instale a correia de sincronismo nas engrenagens e polias na seguinte ordem:
a
- Polia inativa.b
- Engrenagem do comando de válvulasc
- Engrenagem da bomba d’água.4)- Confirme que a correia de sincronismo tencione entre as engrenagens no lado oposto ao tencionador.
5)- Gire a bomba d’água à esquerda até que a correia possa ser virada somente até 90° com os dedos e polegar na q .
6)- Aplique um torque de 20.3 Nm nos parafusos da bomba d’água.
7)- Gire a árvore de manivelas duas vezes à direita e cheque se as marcas de sincronismo (fig.
3, 4 e 5 diagrama ) estão alinhadas.
8)- Instale os componentes na ordem inversa de que foram removidos.
9)- Cubra o parafuso da polia da árvore de manivelas (fig.
6) com selador AMV 188.00102 ou equivalente e aplique um torque de 408 Nm.
NOTA: Este torque se aplica somente usando a ferramenta N° 2079.
