Audi A4 1.8 Turbo

Capitulo 04

Aplicativo AUDI

Motor AEB

AUDI A4 1.8L Turbo

Ano: 1997-98

Intervalo de Troca da Correia Dentada

Não é recomendado um intervalo de tempo específico para que seja feita a troca da correia dentada.

Na prática pode-se constatar que, como precaução, a troca deve ser feita no intervalo de 132.000 Km.

Sempre deve ser levados em conta o uso prévio e a história de serviço do veículo.

Siga Especificações para evitar danos ao Motor

Caso não haja a instalação da correia com precisão, pode haver dano nos pistões e Válvulas.

Um cheque de compressão de todos os cilindros deveria ser executado antes de remover o CABEÇOTE.

Tempo da Tarefa

Remoção e instalação 3 Horas

Ferramentas Especiais

1 - Guias de apoio – Audi N° 3369

2 - Chave tensionadora – Audi N° V-159

Precauções Especiais

1 - Desconecte o cabo terra da Bateria

2 - Não gire a Árvore de Manivelas nem o Comando de Válvulas ao remover a correia dentada.

3 - Remova as velas para aliviar a pressão do motor se ele tiver que ser girado.

4 - Gire a Árvore de manivelas no sentido normal de funcionamento ou seja no sentido horário.

5 - Não gire a Árvore de Manivelas pelo Comando de Válvulas ou pôr outra polia.

6 - Observe todos torques.

DIAGRAMAS


Remoção

1)- Remova:

1 - Pára-choque dianteiro

2 - Tubo de entrada de ar que fica entre o painel de apoio do radiador e o filtro do ar.

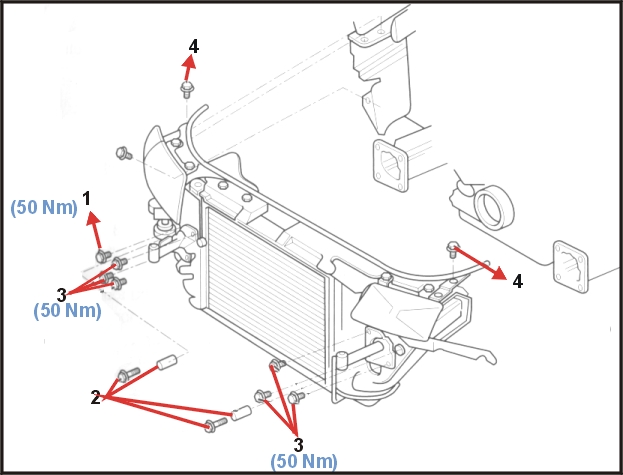

3 - Parafuso do painel de apoio do radiador (fig.1).

4- Instale as guias de apoio N° 3369 nos buracos do painel.

5- Remova os parafusos do painel de apoio do radiador (fig. 3 e 4)

6- Mova painel de apoio do radiador para frente, para que fique na posição de serviço.

7- Remova:

1 - Correia de direção acessória.

2 - Tencionador da correia de direção acessória (fig.5).

3 - Líquido de arrefecimento.

4 - Protetor superior da correia de sincronismo(fig.6).

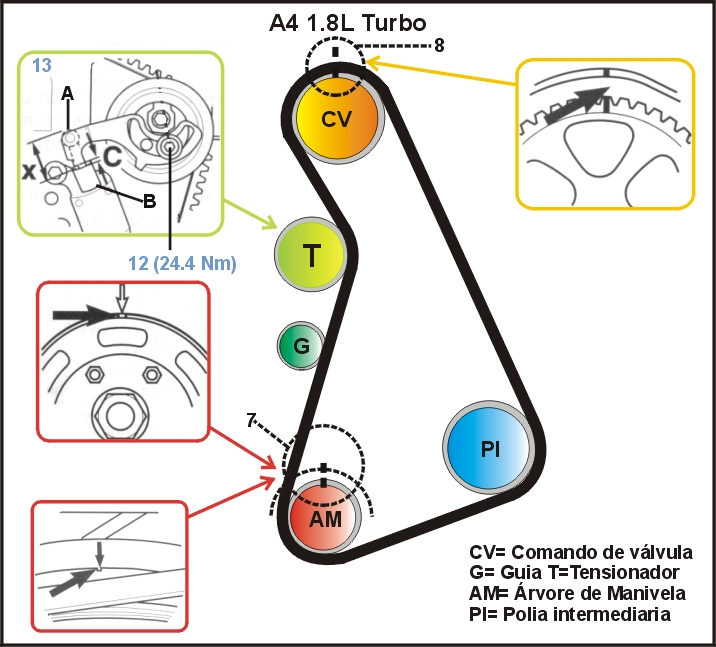

8 - Vire a árvore de manivelas no sentido horário até o cilindro N° 1 no ponto morto superior de compressão com as marcas de sincronismo alinhadas (fig. 7 do diagrama).

9 - Confirme que as marcas de sincronismo da engrenagem do comando de válvulas estejam alinhadas (fig. 8 do diagrama).

10- Remova:

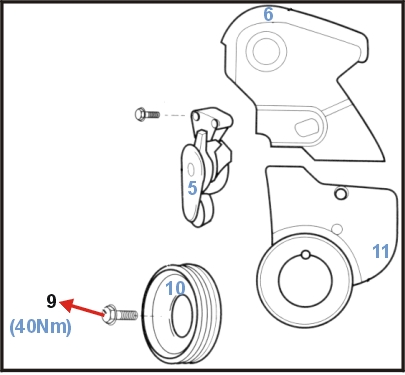

1- Parafusos da polia da árvore de manivelas (fig.9).

2 - Polia da árvore de manivelas (fig.10)

3 - Protetor inferior da correia de sincronismo (fig.11)

11- Solte o parafuso da polia tencionadora (fig. 12 do diagrama) e vire o tencionador para longe da correia.

12- Aperte ligeiramente o parafuso da polia tencionadora (fig. 12 do diagrama).

13- Remova a correia de sincronismo.

NOTA: Se a correia de sincronismo vai ser reusada, marque a direção de rotação na corria com giz.

Instalação

1)- Confirme que as marcas de sincronismo do comando de válvulas estejam alinhadas (fig. 8 do diagrama).

2)- Instale frouxamente a correia de sincronismo na engrenagem da árvore de manivelas e nas engrenagens intermediarias.

NOTA: Se for reusar a antiga correia de sincronismo, observe a direção de rotação.

3)- Instale o protetor inferior da correia de sincronismo (fig. 11) e a polia da árvore de manivelas (fig. 10).

4)- Aperte com os dedos um parafuso para segurar (fig. 9).

5)- Confirme que as marcas de sincronismo da polia da árvore de manivelas estejam alinhadas (fig. 7 do diagraa).

6)- Instale a correia de sincronismo na polia tencionadora e na engrenagem do comando de válvulas.

7)- Confirme que a correia de sincronismo tencione entre as engrenagens do lado oposto ao tencionador.

8)- Solte o parafuso da polia tencionadora (fig. 12do diagrama).

9)- Usando a chave tencionadora N° V159, vire à esquerda a polia tencionadora (vire a chave tencionadora para a direita) até que o pistão A (fig. 13do diagrama) esteja totalmente estendido e o pistão B (fig. 13) levante aproximadamente 1,1 m.m.

10)- Aplique um torque de 24.4 Nm no parafuso da polia tencionadora (fig. 12 do diagrama).

11)- Vire a árvore de manivelas duas vezes no sentido horário até que as marcas de sincronismo estejam alinhadas (fig. 7 e 8).

12)- Confirme que a extremidade superior do pistão B do tencionador

(fig. 13do diagrama) esteja alinhado com a seção C (fig. 13do diagrama) ou que a dimensão alternativa X (fig. 13 do diagrama) seja 26,95-31,35 m.m.

13)- Instale os parafusos da polia da árvore de manivelas (fig. 9) e aplique um torque de 41 Nm.

14)- Instale os componentes na ordem inversa de que foram removidos.
