P610

Características: configuração de 4 eixos, layout paralelo do motor -geradores, MG2 sem redutor planetário, acionamento por engrenagem do eixo principal ao contra-eixo, mecanismo de pré-torque.
Os princípios operacionais das transmissões P610-P710-P810-P890 são semelhantes. A versão PHV é equipada com embreagem unidirecional para modo de operação MG1 como motor.

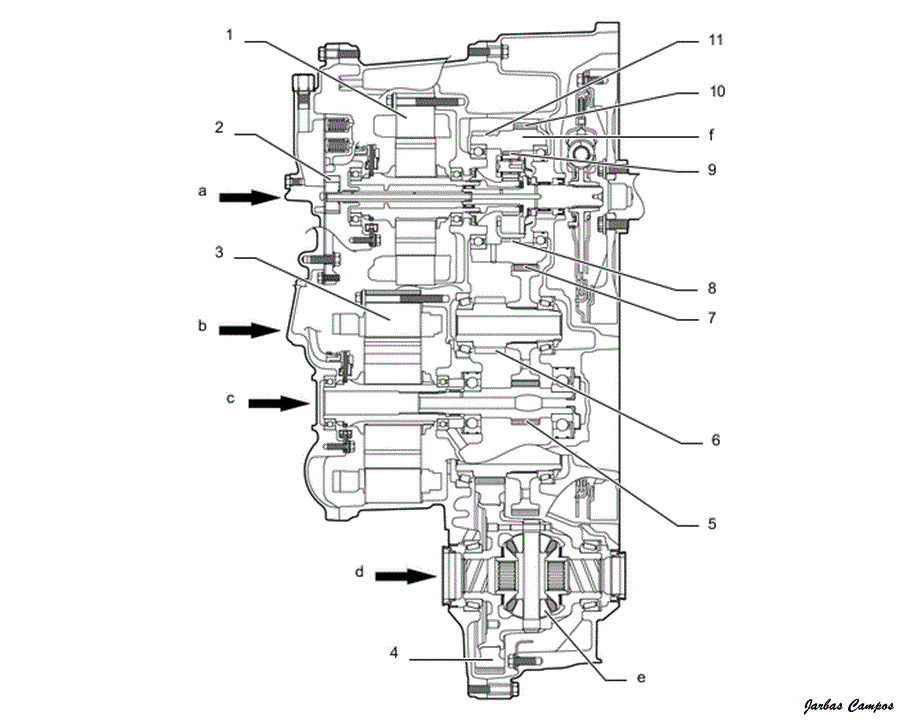

1 - motor gerador MG1,

2 - bomba de óleo,

3 - motor gerador MG2,

4 - engrenagem acionada final,

5 - engrenagem de redução MG2,

6 - engrenagem de comando final,

7 - engrenagem contra acionada,

8 - coroa planetária,

9 - engrenagem planetária dividida em potência (PSD),

10 - engrenagem de contra-acionamento,

11 - engrenagem de trava de estacionamento.

a - eixo principal,

b - 3º eixo,

c - 2º eixo,

d - 4º eixo,

e - redutor diferencial,

f - engrenagem composta

1 - transportador,

2 - eixo de entrada,

3 - engrenagem solar,

4 - pinhão,

5 - engrenagem de transmissão final,

6 - engrenagem de acionamento final,

7 - engrenagem de contra-acionamento,

8 - engrenagem de redução MG2,

9 - motor MG2,

10 - engrenagem de contra-acionamento (engrenagem composta),

11 - coroa,

12 - gerador MG1,

13 - bomba de óleo,

14 - unidade de engrenagem planetária dividida em potência
