CAPITULO 16
SISTEMA VARGA VCVA152.1E 150.0
S10/BLAZER VCVA 152.1
SILVERADO VCVA 157.0
| Trata-se de uma simplificação do sistema para atuar somente nas rodas traseiras. Não possui bomba de recirculação e a descarga é feita somente com o acumulador. |
| diferença de pressão seja suficiente para fechar o contato do interruptor de ajuste na válvula (V), quando a U.C.E. inicia novamente o ciclo de aumento de preção. |

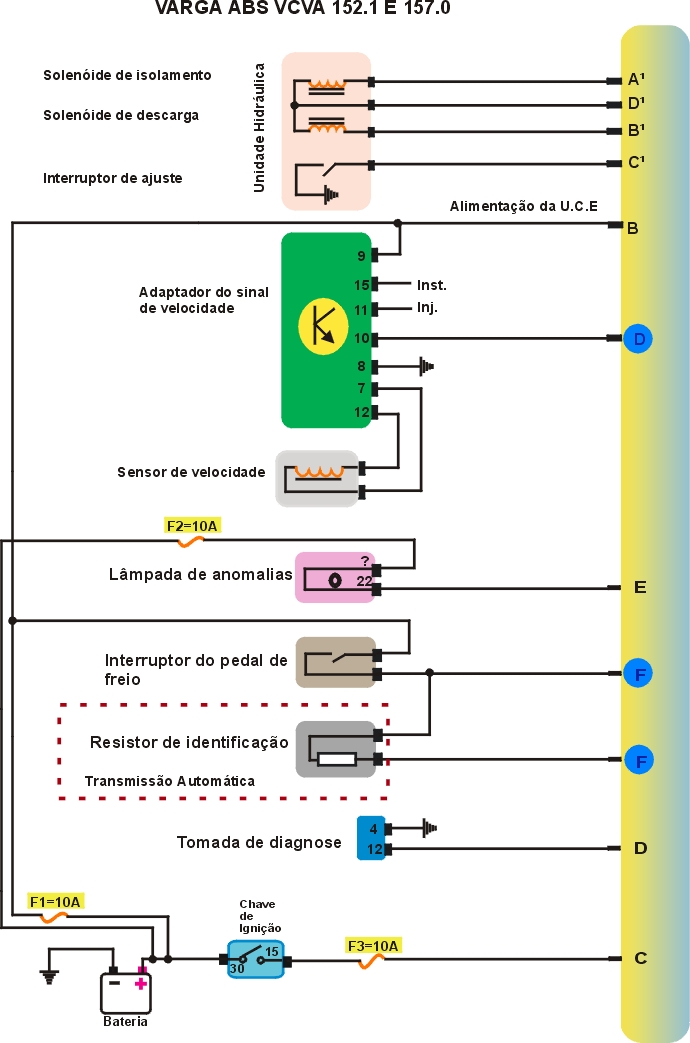

ESQUEMA ELÉTRICO VCVA 152.1 E 157.0
1-Como localizar Unidade Hidráulica
Localização |
| Incorporada a U.C.E |
Localização |
| Próximo ao cilindro mestre |

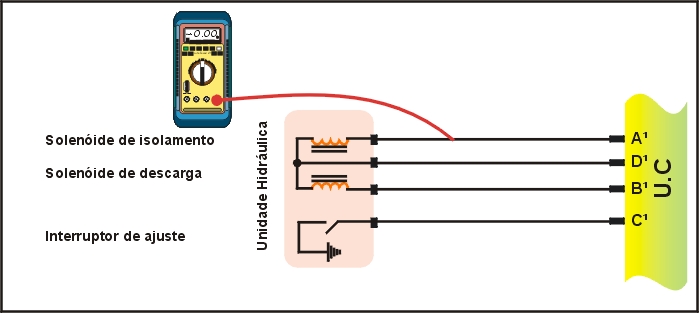

3-Como testar Solenóide de isolamento
Testando |
| Multiteste no modo Ohmimetro no Solenóide checar a Resistência que devra ser de 3 a 6 W. |
4-Como testar Solenóide de descarga
Testando |
| Multiteste no modo Ohmimetro no Solenóide checar a Resistência que deverá ser 1 a 3 W. |

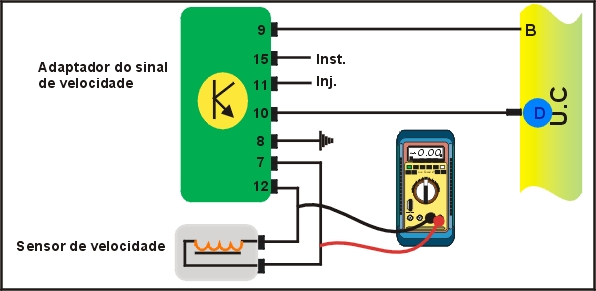

5- Como testar Sensor de velocidade
Testando |
| Multiteste no modo Ohmimetro no Sensor e checar a Resistência que devrá ser de 0,9 a 2,0 KW. |

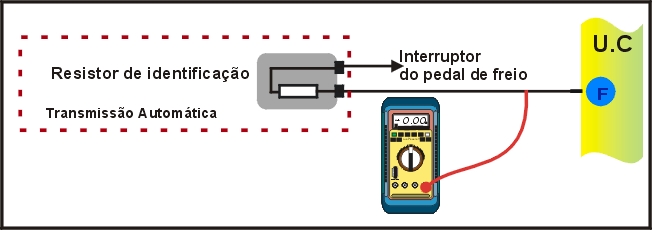

6- Como testar o Resistor de identificação
Testando |
| Multiteste no modo Ohmimetro no resistor e checar a Resistência que devera ser de 510 W. |

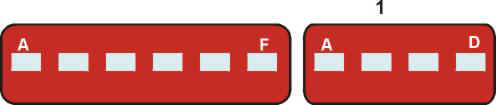

Conector da UC do ABS 152.1 e 157.0
