CAPITULO 17







SISTEMA VARGA VCCW004.0

C20/D20 VCCW 004.0

COMO FUNCIONA

Trata-se de uma simplificação do sistema para atuar somente nas rodas traseiras.       Não possui bomba de recirculação e a descarga é feita somente com o acumulador.



ESQUEMA HIDRÁULICO

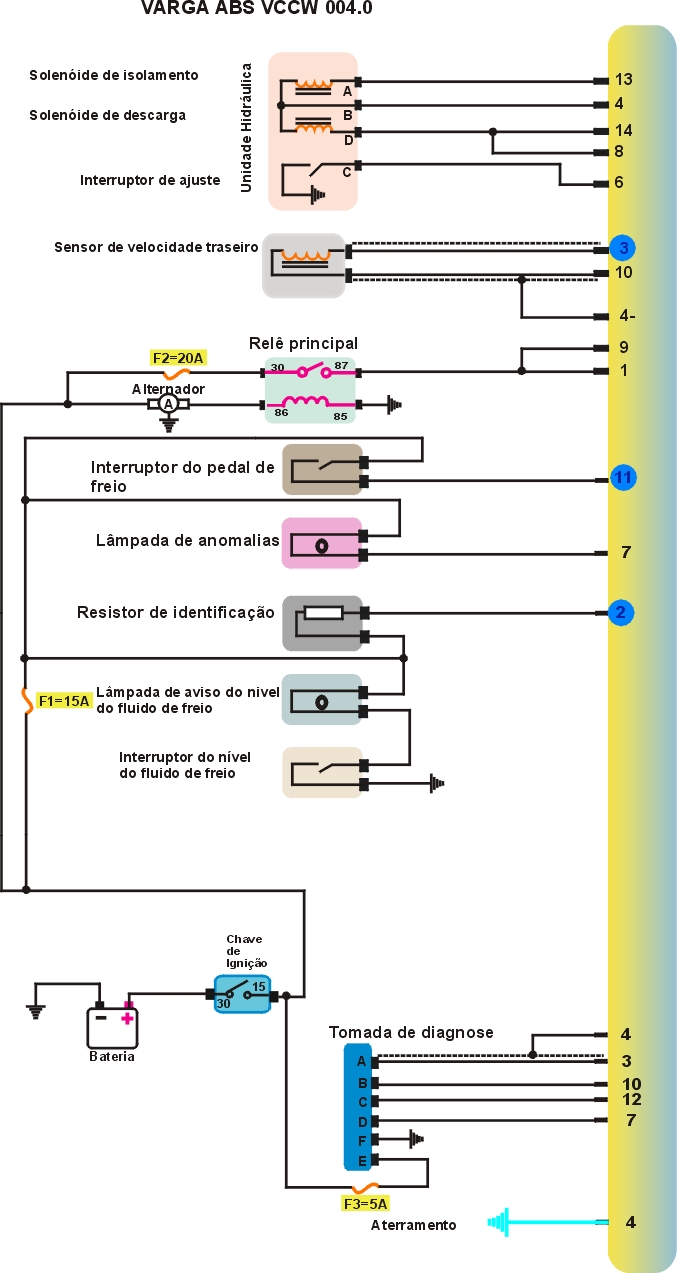

ESQUEMA ELÉTRICO VCCW 004.0




1-Como localizar Unidade Hidráulica

Localização

Próximo ao cilindro mestre.

2- Como localizar U.C.E

Localização

Painel de instrumenos abaixo do rádio.

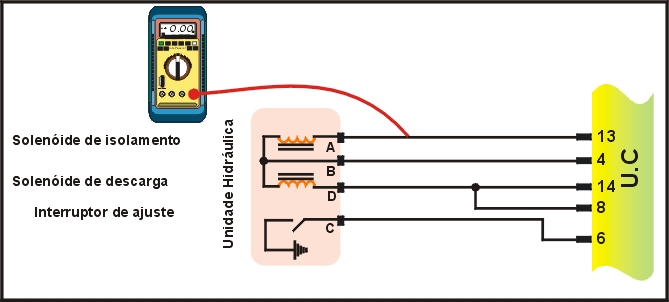

3-Como testar Solenóide de isolamento


Testando
Multiteste no modo Ohmimetro no Solenóide checar a   Resistência  que deve ser de 3 a 6 W.

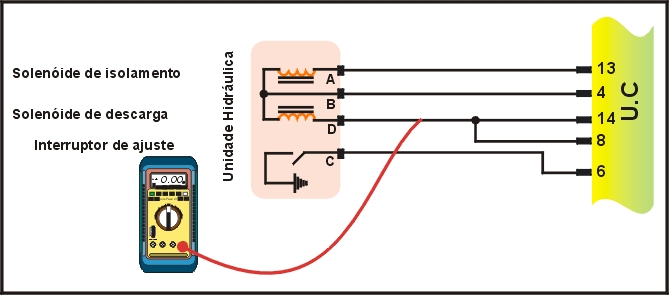

4-Como testar Solenóide de descarga


Testando
Multiteste no modo Ohmimetro no Solenóide checar a   Resistência que deve ser de 1 a 3 W.

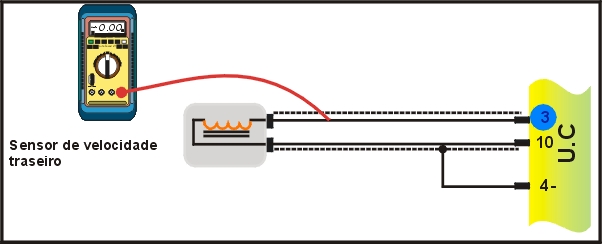

5- Como testar Sensor de velocidade Traseiro


Testando
Multiteste no modo Ohmimetro no Sensor checar a    Resistência que deve ser de 1,0 a 1,6   KW.

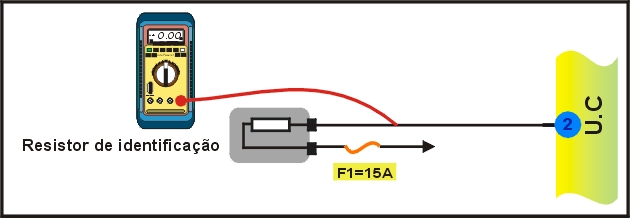

6- Como testar o Resistor de  Identifacação do nível do fluido de freio


Testando
Multiteste no modo Ohmimetro no resistor checar   Resistência que devera ser  de 0,8 a 1,3 KW.

Conector da UC do ABS 004.0
