CAPITULO 13





BOSCH

SISTEMA BOSCH 2S

3 CANAIS

OMEGA

SUPREMA



3 CANAIS

COMO FUNCIONA ABS 2S/3 CANAIS

Diferente do  4 canais apenas pelo fato de que o circuito das rodas traseiras não é independente possuindo apenas um solenóide para as duas rodas.A atuação deste solenóide é feita em função da roda crítica, ou da roda em travamento.Devido a sua características não pode ser aplicado a um circuito de freio diagonal.



ESQUEMA  HIDRÁULICA 2S/3 CANAIS

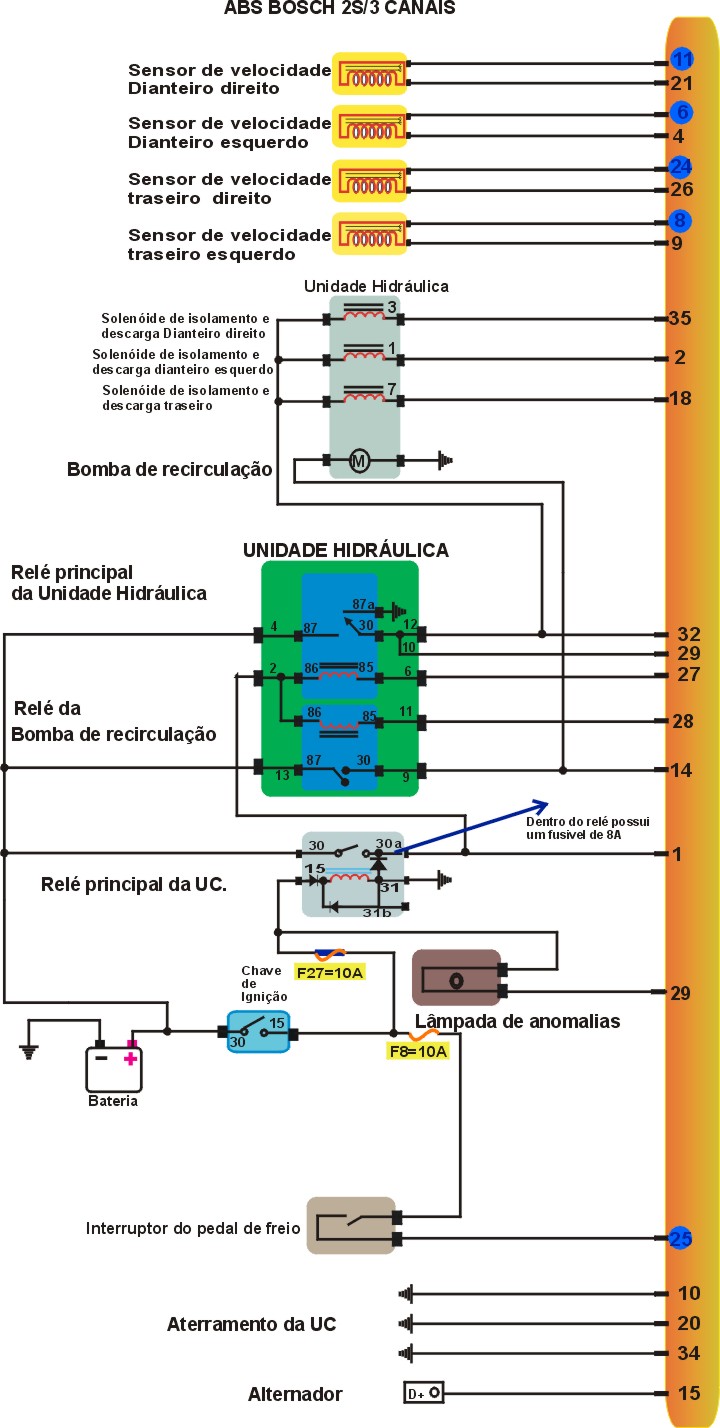

ESQUEMA ELÉTRICO 2S/3 CANAIS




Como localizar Unidade Hidráulica

LOCALIZAÇÃO
Próximo ao cilindro mestre

Como Localizar U.C.E

LOCALIZAÇÃO
Embaixo do banco traseiro.





Conector da UC do Freio ABS do OMEGA e SUPREMA
