CAPITULO 10





SISTEMA VARGA VCCW005.0 /FORD RABS



F1000 VCCW 005.0

RANGER 98 F0RD RABS



COMO FUNCIONA

Trata-se de uma simplificação do sistema para atuar somente nas rodas traseiras.       Não possui bomba de recirculação e a descarga é feita somente com o acumulador.

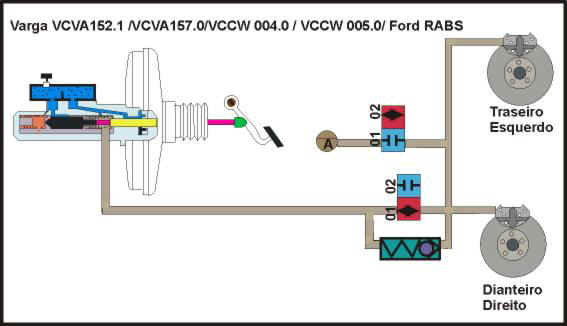

ESQUEMA HIDRÁULICO




Conector da UC  005.0 e FORD RABS

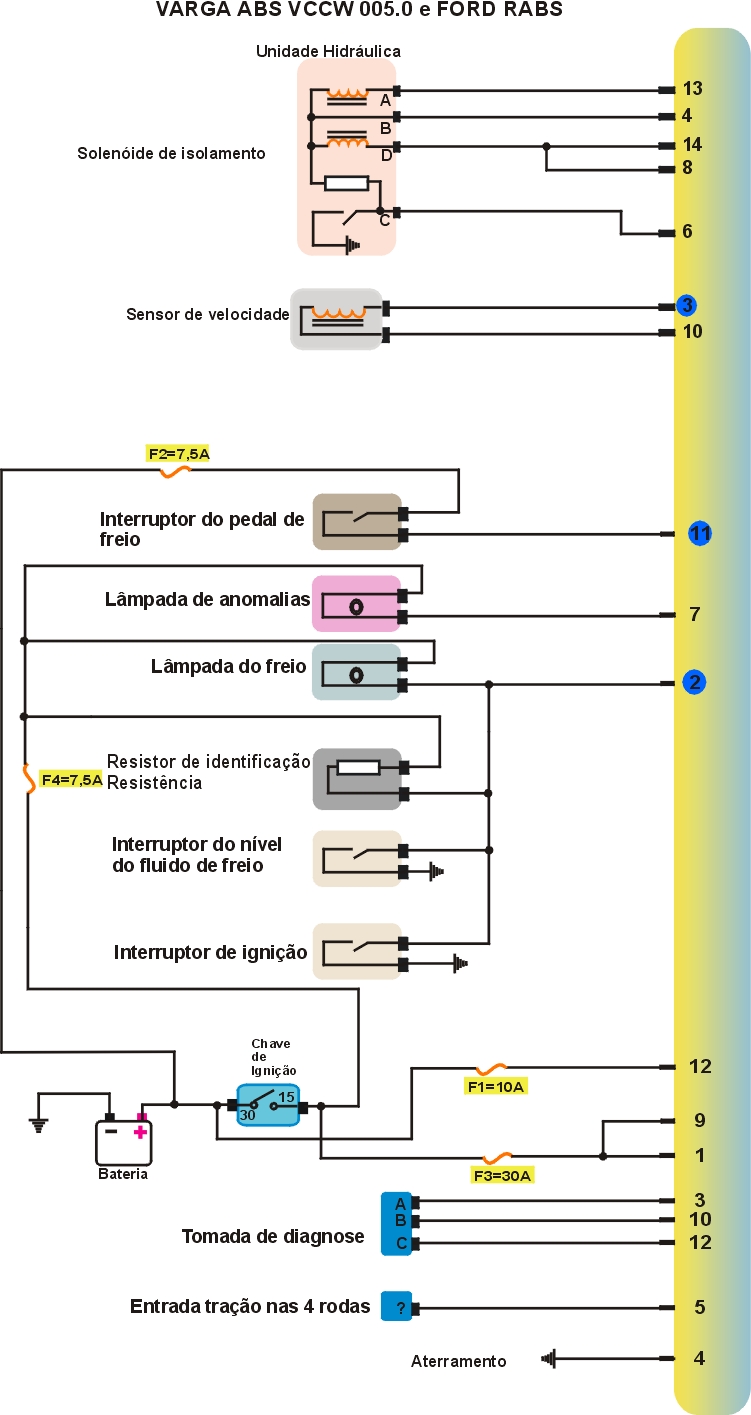

ESQUEMA ELÉTRICO 005.0 E FORD RABS


Ranger

1-Como localizar Unidade Hidráulica

Localização

Próximo ao cilindro mestre.

2- Como localizar U.C.E

Localização

Painel de isntrumentos abaixo do rádio.

F1000

3-Como localizar Unidade Hidráulica

Localização

Unidade hidráulica:Fixado à longarina próximo a roda TE.

4- Como localizar U.C.E

Localização

Painel de isntrumentos abaixo ea esquerda do volante.

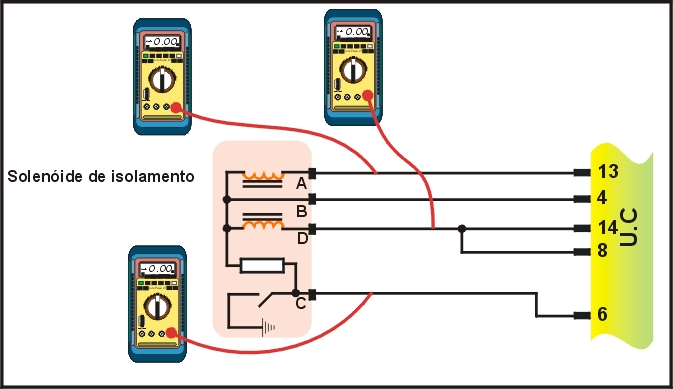

5- Como testar solenóide de isolamento unidade hidraulica?


Testando
Multiteste digital no modo ohmimetro terminal A resistência 3,2 a 5,8 W .
Multiteste digital no modo ohmimetro terminal D resistência 1,2 a 2,8 W .
Multiteste digital no modo ohmimetro terminal C e A resistência 19 a 23 KW .

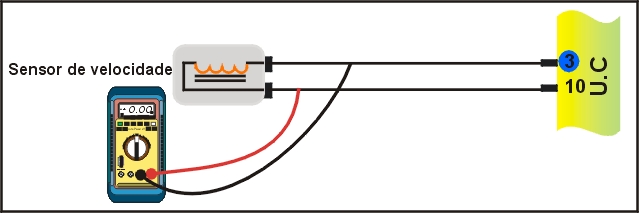

6- Como testar sensor de velocidade.


Testando
Multiteste no modo ohmimetro ligado ao sensor de velocidade checar a resistência que devera ser de 0,8 a 1,9 KW

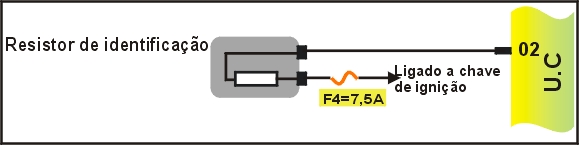

7- Como testar Resitor de identificação.


Testando
Multiteste no modo ohmimetro ligado ao Resistor de identificação checar a resistência que devera ser de 0,8 a 1,2 KW

CÓDIGO DE FALHA FORD RABS

CÓDIGO DE PISCADAS

COMPONENTES

DEFEITO
2 Solenóide de isolação Com defeito/ mal funcionamento da E.C.U.
3 Solenóide de descarga Com defeito/ mal funcionamento da E.C.U.
4 Interruptor da válvula de ajuste Com defeito/ mal funcionamento da E.C.U.
5 Solenóide de descarga Excesso de atuações
6 Sensor de velocidade Sinal defeituoso / sem sinal
7 Solenóide de isolação Curto circuito/ ECU defeituoso
8 Solenoide de descarga Curto circuito/ ECU defeituoso
9 Sensor de velocidade Circuito aberto/Falha no sensor
11 Interruptor do pedal de freio Com defeito
10 Sensor de velocidade Curto circuito
12 Inter. do nível de fluido de freio Nível do fluido de freio / Indicador de nível
13 Unidade de comando eletrônica Com defeito
16

-----------

 sem defeito

COMO FAZER O JUMPER

Na coluna loateral á direita do carona encontra-se um conector intermediário de um único fio.                                                                                                                                     Desconecte- o e tenha os dois terminais, macho e fêmea, em mão. Tome cuidado: um dos terminais está ligado diretamente á bateria e o outro não.

Vire a chave de ignição e aterre o terminal (0V) ligado so pino 12 da U.C.E. do ABS por cerca de 2 segundos. A lampada do abs piscará continuamente (código 11 = onze piscadas).

A tabela de códigos encontra-se LOGO ACIMA .
