CAPITULO 08



LUCAS



SISTEMA LUCAS ABS 4/4F.

CORSA GSi



COMO FUNCIONA

A principal diferença com o sistema BOSCH 5.0 e 5.3 está no fato da LUCAS não utilizar a estratégia de manutenção de pressão e deste modo possuir apenas uma válvula de dupla posição para cada roda eliminado assim metade dos solenóides.

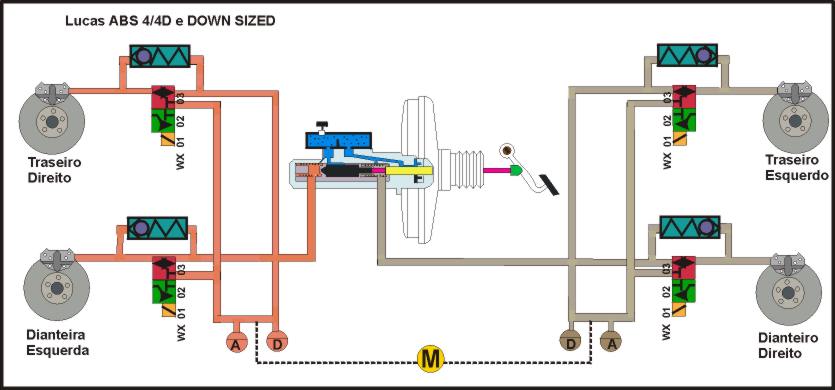

ESQUEMA HIDRÁULICO

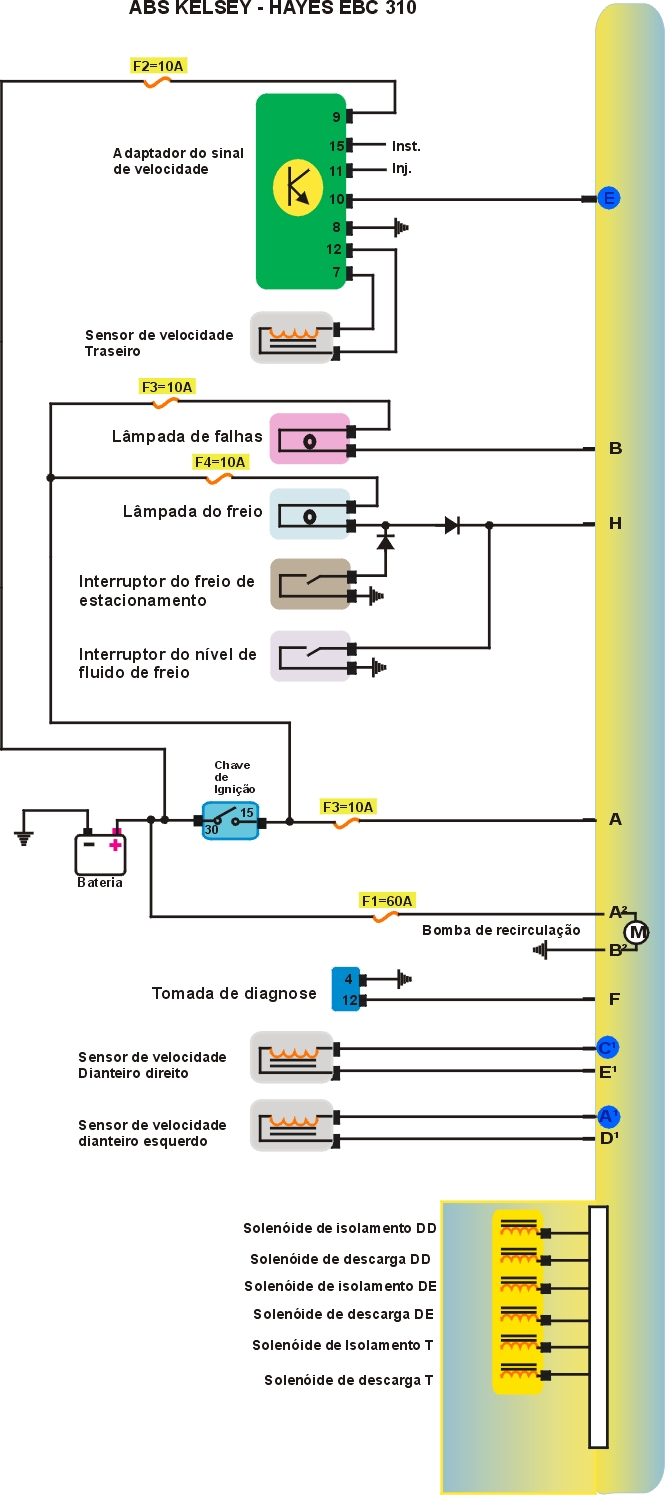

ESQUEMA ELÉTRICO ABS 4/4F  CORSA GSI




1-Como localizar Unidade Hidráulica

Localização

Próximo ao cilindro mestre

2- Como localizar UC

Localização

Próximo ao cilindro Mestre



Conector da UC do ABS.
