CAPITULO 07



GM



SISTEMA KELSEY - HAYES ABS EBC 310

SILVERADO 4x4



COMO FUNCIONA

Comparado com os sistemas BOSCH 5.0 e 5.3 a diferença está na disposição dos solenóides de isolação e descarga (em paralelo na BOSCH e em série no EBC 310). Também o solenóide de descarga que possui 3 conexões no EBC 310 e apenas 2 na (BOSCH).



ESQUEMA HIDRÁULICO

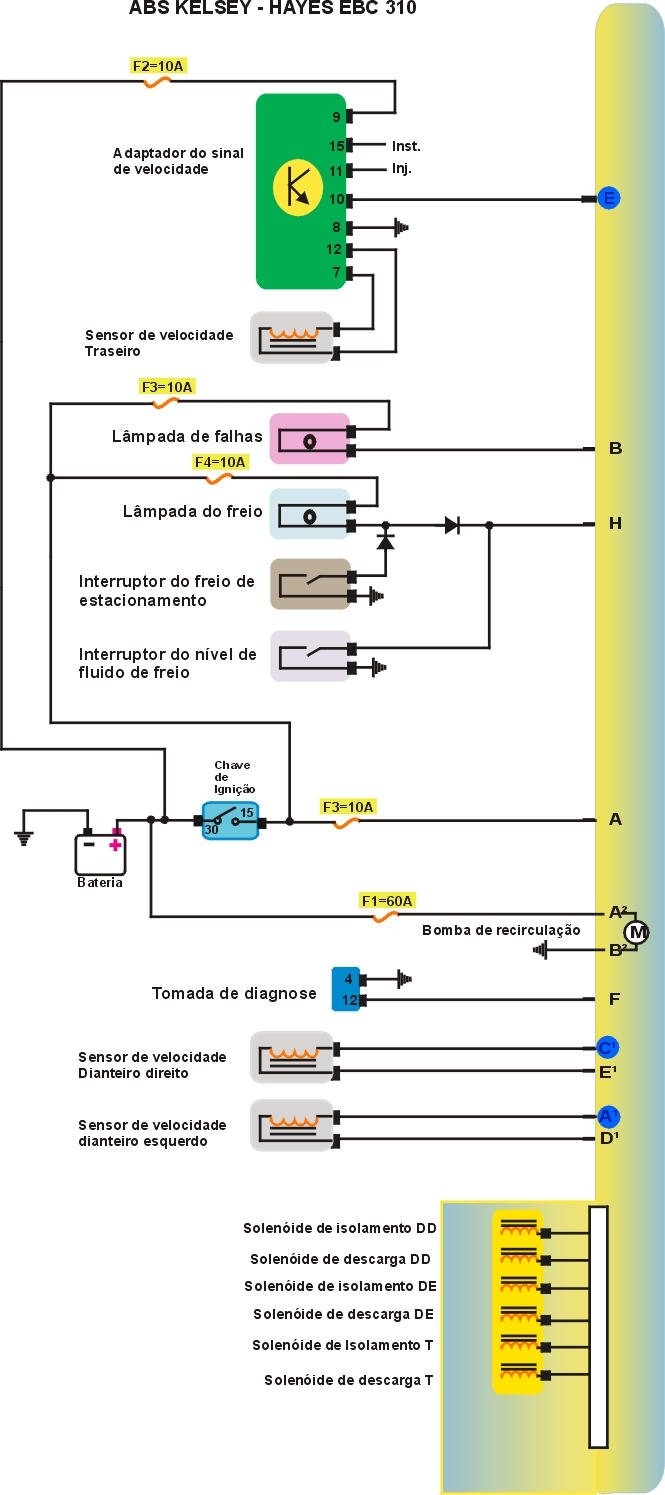

ESQUEMA ELÉTRICO




1-Como localizar Unidade Hidráulica

Localização

Incorporada a U.C.E

2- Como localizar U.C.E

Localização

Próximo cilindro Mestre

Conector da UC do ABS.
