CAPITULO 06



BOSCH

SISTEMA BOSCH  ABS/ASR 5.0



VECTRA CD 2.0 16V



COMO FUNCIONA ASR

O sistema de anti- deslizamento, tem por objetivo adaptar o torque do motor de acordo com as condições de pista, garantido estabilidade e dirigibilidade do veículo em caso de deslizamento excessivo das rodas.O sistema atua paralelamente no sistema de injeção de combustível (corte de combustível) e no sistema de freio, atuando com aumento de pressão de fluido de freio sobre a roda deslizante.

Estas caractéristicas garantem:

A) Maior diribilidade do veículo nas acelerações.

B) Maior estábilidade e dirigibilidade na frenagem, sobretudo em condições de solo diferenciadas sob as rodas esquerda e direita.

C) Melhoria da tração.

D) Informação de situação críticas de dirigibilidade

COMO FUNCIONA ABS 5.0

O sistema 5.0 possue acima de tudo dimenções reduzidas e difere dos anteriores por possuírem uma válvula de isolação e outra de descarga.A diferença entre eles está na forma de contagem dos códigos de piscadas da lâmpada de anomalias.

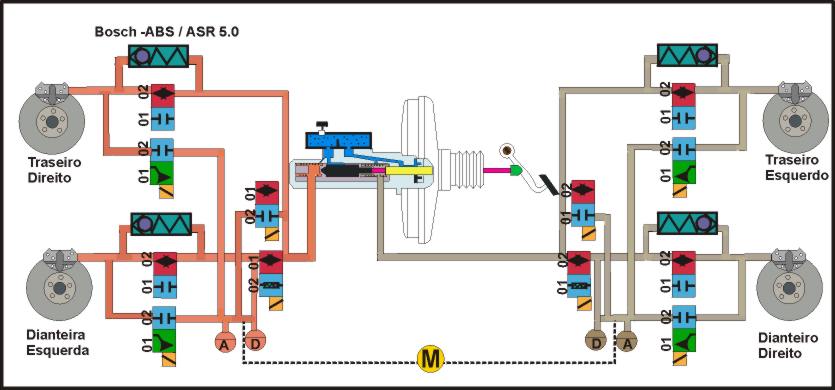

ESQUEMA HIDRÁULICO

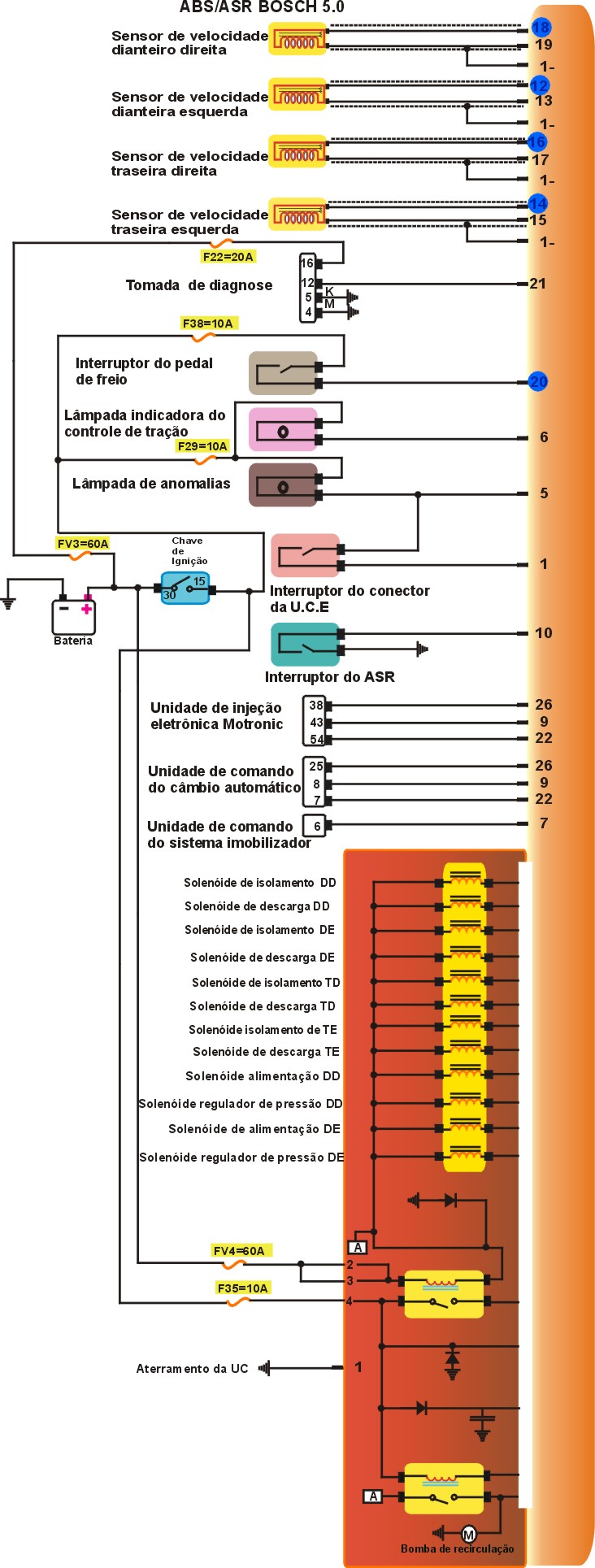

ESQUEMA ELÉTRICO




1-Como localizar Unidade Hidráulica

Localização

Incorporada a U.C.E

2- Como localizar U.C.E

Localização

Próximo cilindro Mestre

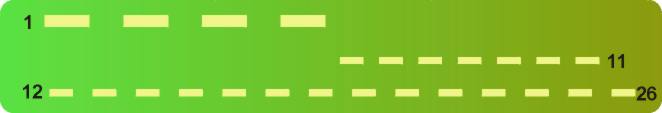

Conector da UC do ABS/ASR
